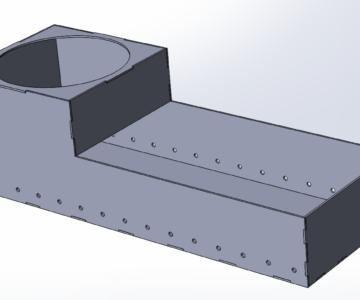

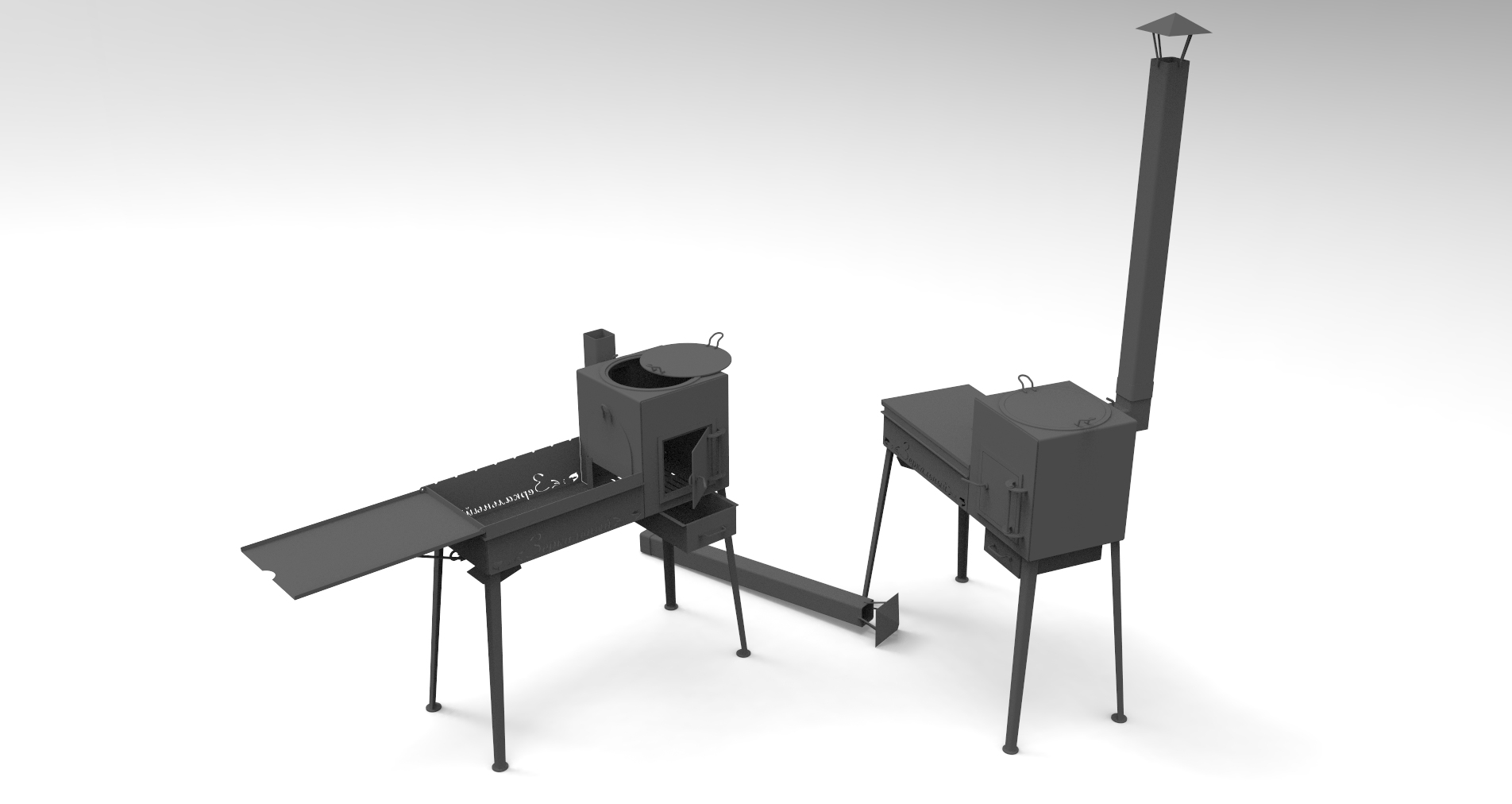

делал как то для друзей ограниченную партию мангалов вот решил поделиться. В архиве Вы найдете только контуры, 3д нету. Как показала практика есть две рекомендации при сборке добавить на колосник пруток 8-10мм на каждую полосу так как выгибает его. и отверстия в мангальной зоне ненужны. я их в итоге заварил полосой с внутренней стороны. Да еще. красить его не стоит, так как любые даже самые крутые термостойкие краски не спасают от ржавчины, достаточно быстро облетают и первое время сильно воняют что не хорошо для шашлыка. И еще отверстие под казан сделал маленькое так как есть ограничения по гибочному станку, пришлось потом его лобзиком допиливать до большего диаметра. При сборке понадобится прут труба 80х80 и если делать версию на колесах то полоса и трубы. Инструкции по сборке нет но есть фотографии в процессе.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал с очагом под казан
Мангал с очагом под казан
0
64
3582
51
0
30
Автор
Олег
Дата
03.02.2020
Язык
Русский
Состав
комплект DXF файлов, гибочные схемы и фотографии
Софт
AutoCAD 2017
Как открыть?
Содержимое архива
-
лазер гибка
-
(3ст3)дет 1(3г).dxf
-
(2ст3)деталь 21(3г).pdf
-
(1ст3)деталь 15(2г).dxf
-
(4ст3)дет 5.dxf
-
Cпецификация.txt
-
(1ст3)деталь16(6г).dxf
-
(4ст3)дет 10.dxf
-
(4ст3)дет 8.dxf
-
(3ст3)дет 12.dxf
-
(3ст3)дет 14(1г).dxf
-
(4ст3)дет 3(2г).dxf
-
(4ст3)дет 11.dxf
-
(3ст3)дет 13.dxf
-
(4ст3)деталь3(2г).pdf
-
(4ст3)дет 9.dxf
-
Сборка фотографии.pdf
-
(2ст3)деталь 17.dxf
-
(3ст3)дет 19.dxf
-
(3ст3)деталь 14(1г).pdf
-
(3ст3)дет 18.dxf
-
(4ст3)дет 7.dxf
-
(2ст3)деталь 20(3г).pdf
-
(2ст3)деталь 21(3г).dxf
-
(4ст3)деталь2(2г).pdf
-
(1ст3)деталь 15(2г).pdf
-
(4ст3)дет 2(2г).dxf
-
(3ст3)дет 1(3г).pdf
-
(4ст3)дет 4.dxf
-
(1ст3)деталь 16(6г).pdf
-
(4ст3)дет 6.dxf
-
(2ст3)деталь 20(3г).dxf
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
