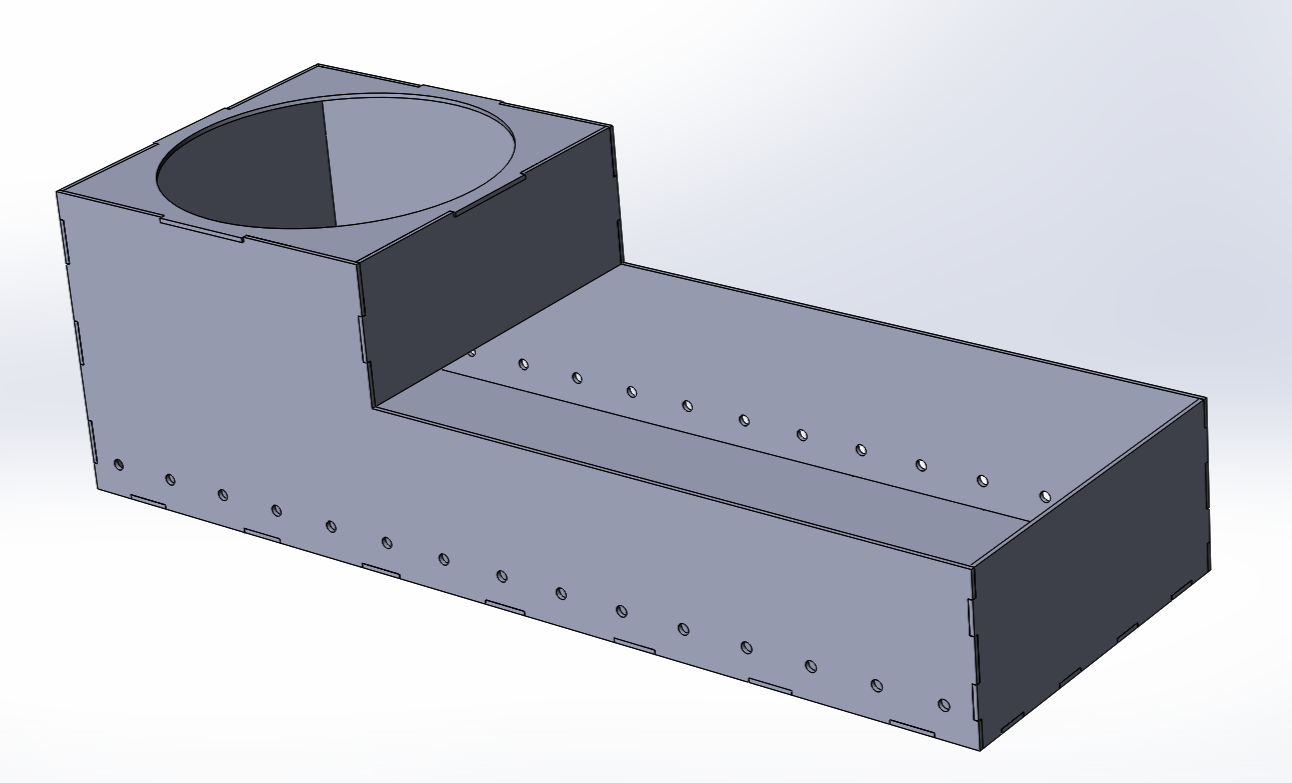

Мангал с пазами по контуру под казан

Мангал 900х330, высота - 275мм. Толщина 4мм, со съемной подставкой под казан. Расчитан на упрощенную сварку на прихватки, поэтому по контуру деталей сделаны пазы (по углам мангала).

Состав: 3D Сборка, dxf файлы для лазерной резки

Софт: SolidWorks 2015

Файлы:
Мангал нормальный/
Мангал нормальный/1 шт дно.DXF
Мангал нормальный/1 шт дно.DXF.fs.bmp
Мангал нормальный/1 шт задняя стенка.DXF
Мангал нормальный/1 шт передняя стенка.DXF
Мангал нормальный/1 шт подставка.DXF
Мангал нормальный/1 шт стяжка.DXF
Мангал нормальный/2 шт Стенка-1.DXF
Мангал нормальный/дно.SLDPRT
Мангал нормальный/задняя стенка.SLDPRT
Мангал нормальный/Мангал нормальный.SLDASM
Мангал нормальный/Нормальный мангал т=4мм.lxds
Мангал нормальный/передняя стенка.SLDPRT
Мангал нормальный/подставка.SLDPRT
Мангал нормальный/Стенка-1.SLDPRT
Мангал нормальный/стяжка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
