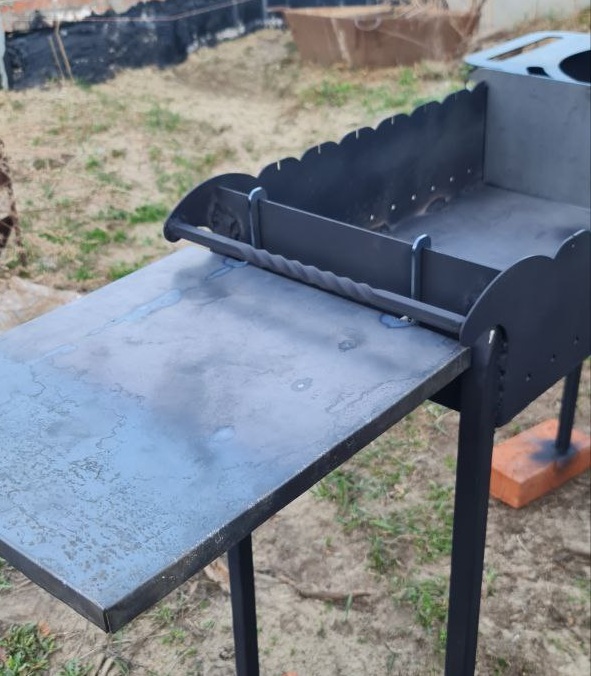

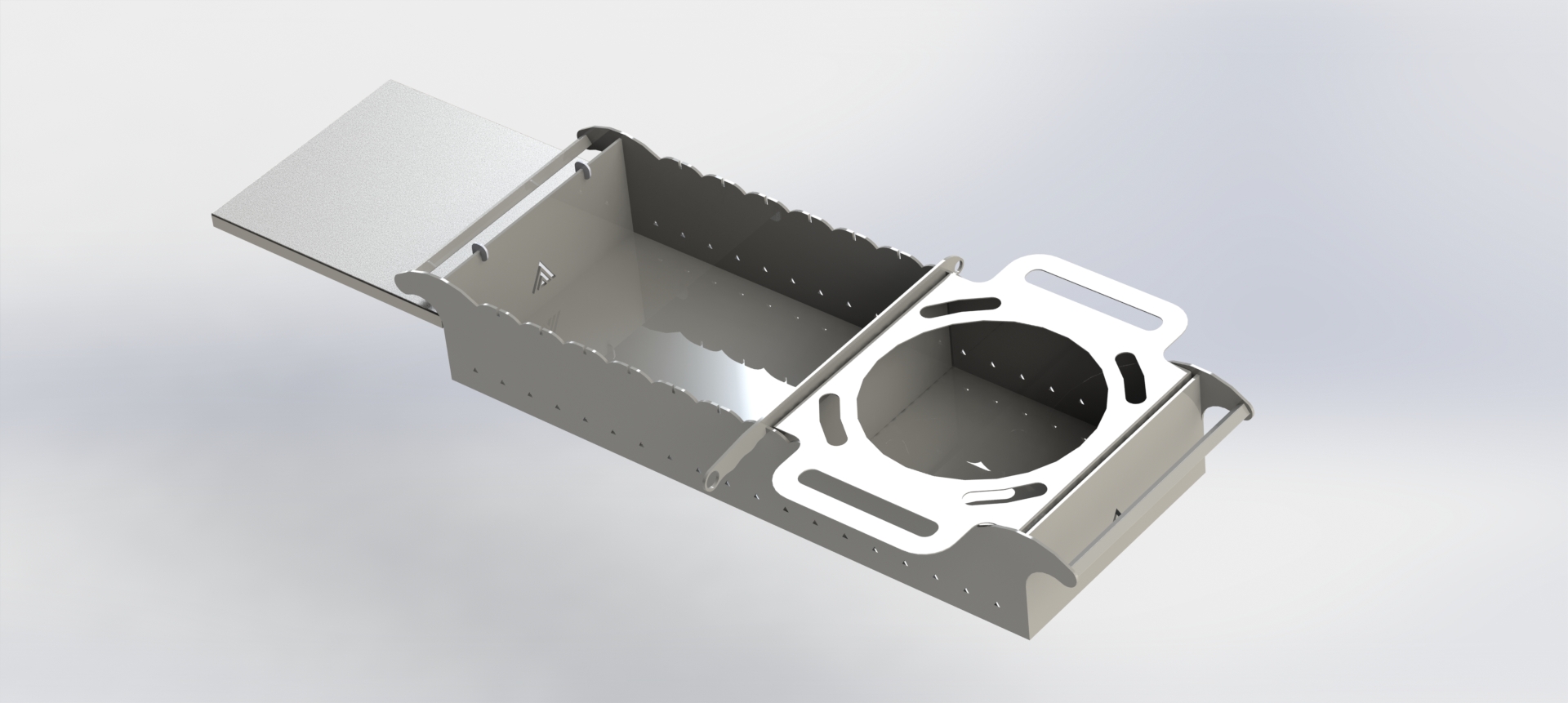

Мангал 900х350х150 с ручками, с полкой, ограничителем объема зон приготовления и подставкой для казана
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал с подставкой под казан
Мангал с подставкой под казан
0
17
1398
31
1
30
Сообщить о проблеме
Автор
Константин
Воробьев
Дата
03.05.2023
Язык
Русский
Состав
3D сборка, подетальные модели, DXF
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
М_полка.SLDPRT
-
М_дно.DXF
-
М_решетка.SLDPRT
-
М_Ручка.SLDPRT
-
М_перед.SLDPRT
-
Развертка - М_решетка.DXF
-
М_бок.DXF
-
М_бок.SLDPRT
-
М_дно.SLDPRT
-
-
М_уголок.DXF
-
М_Заслонка.SLDPRT
-
М_уголок.SLDPRT
-
Развертка - М_полка.DXF
-
М_Заслонка.DXF
-
Мангал.SLDASM
-
М_перед.DXF
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
gurvita
Артур Слободин
Отзывов пока нет
Чтобы задать вопрос, необходимо войти

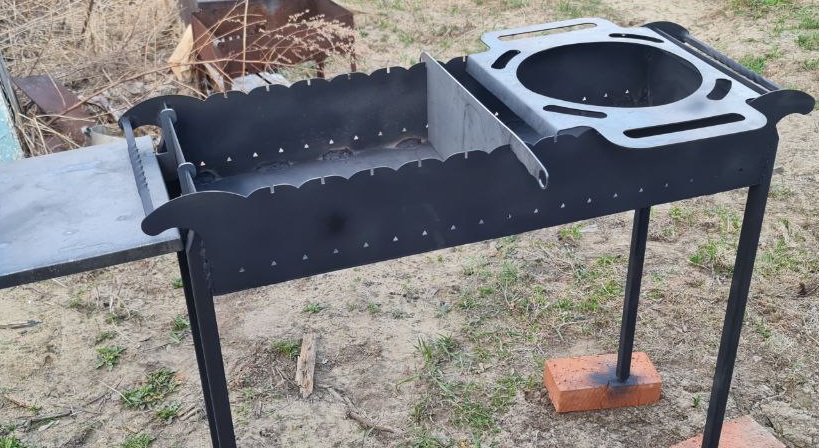

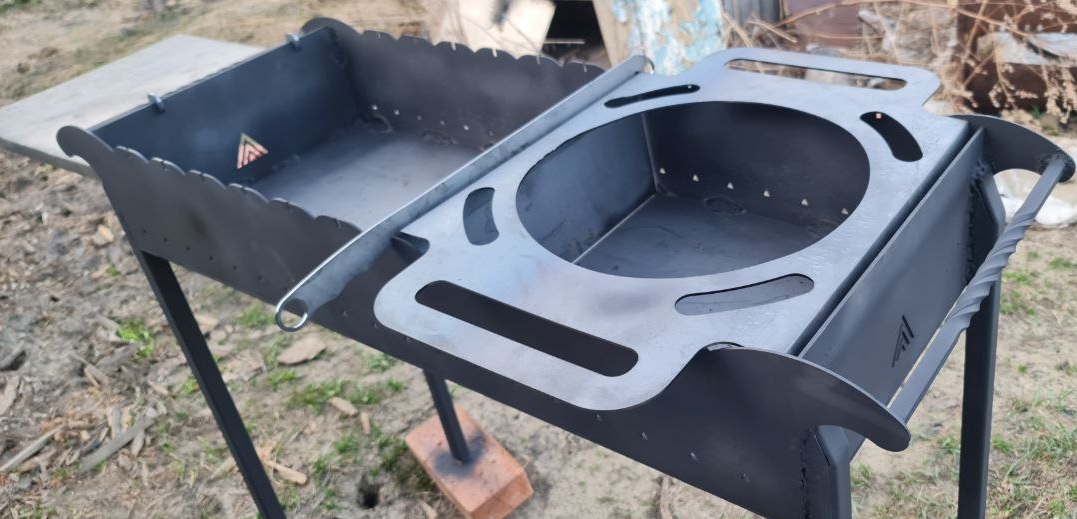

Могу порекомендовать внести небольшие изменения, тогда мангал будет идеальным:
1. Немного не хватает высоты, надо увеличить хотя-бы на 5 см, особенно критично для области с казаном, дрова сложно разместить.
2. Сделать отверстия для подвода воздуха побольше, либо увеличить их количество - сейчас угли от них почти не разгораются, приходится раздувать картонкой.

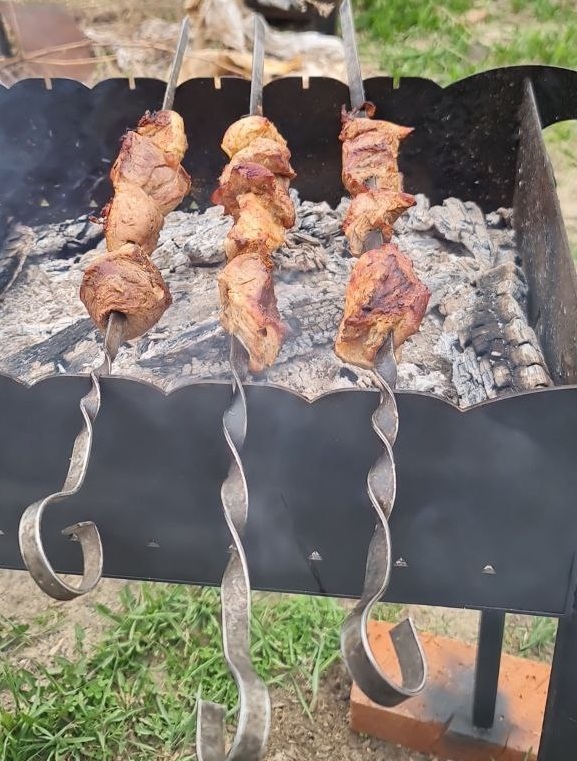

3. На дальней стороне стенки вместо прорезей для шпажки сделать полукруглую выемку - для того чтобы можно было с одной стороны поставить в прорезь, а с другой в выемку, тогда поворачивать шпажку можно будет на любой угол (при наличии перекрученной области на шпажке).
4. Перегородка в чертеже одна, но будет удобнее, если их будет две.
