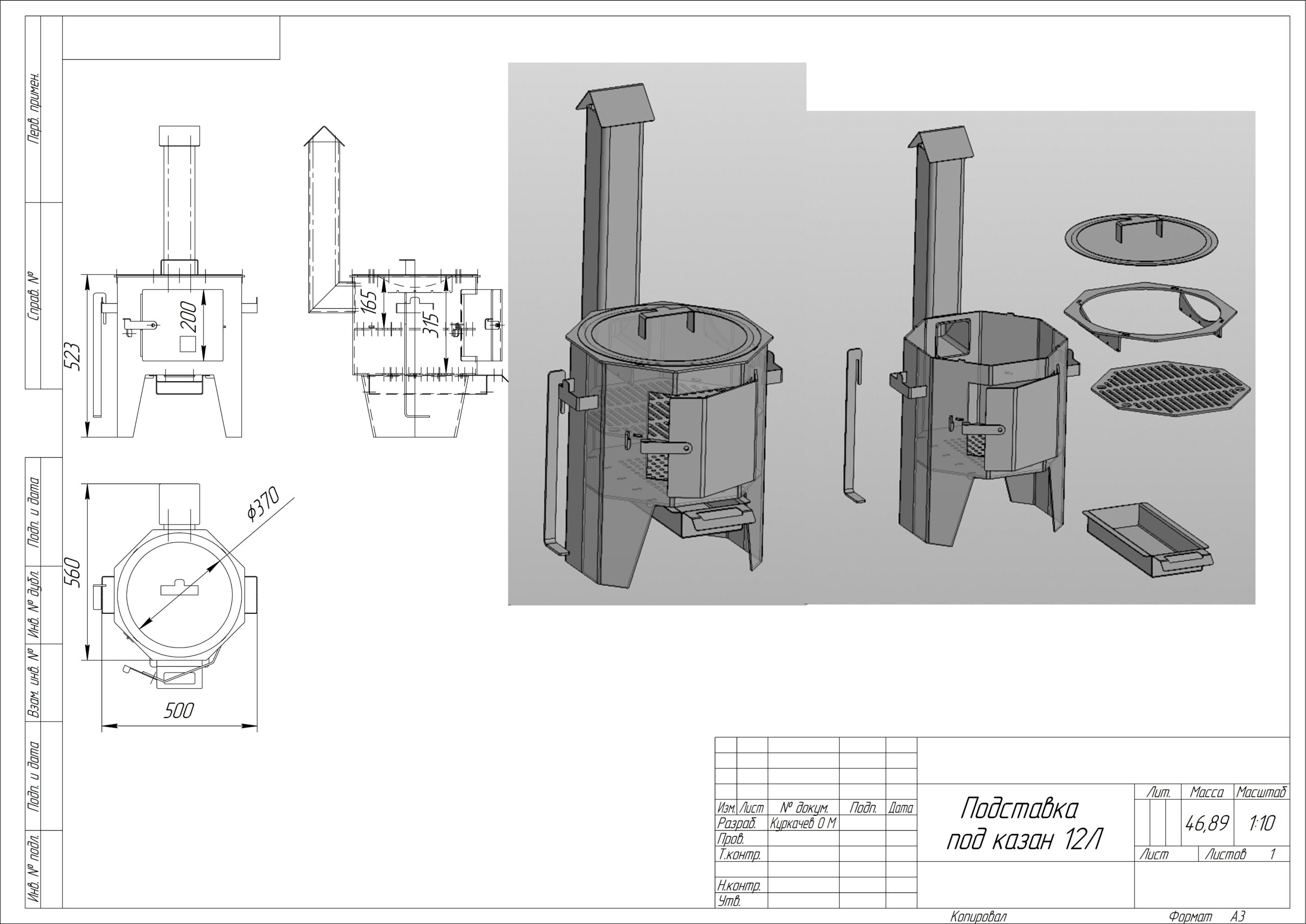

Подставка под казан , с дымоходом 100х100мм, с решоткой под жарку к примеру курицы с закрытой крышкой, и верхняя часть двухсторонняя для возможности пожарить мясо на шампурах, к примеру после приготовления пищи в казане. Из листовой стали 5мм, 2мм с применением лазерной/плазменной резки и дальнейшей гибки деталей на гибочном станке. Во вложении 3Д модель с деталировкой, файлы для резки, общие габаритные чертежи дл гибки оформленные не по СКД, ВНИМАНИЕ файлы на резку, и чертежи на гибку ,зависят от характеристик станка, фозможно под определенные станки файлы для резки необходимо делать из 3Д модели под потребность вашего станка, так как от матриц при гибке может меняться коэффициэнт нейтрального слоя.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Подставка под казан
Подставка под казан
0
12
289
4
0
20
Автор
Олег
Куркачев
Дата
21.12.2023
Язык
Русский
Состав
3Д сборка, файлы для резки dxf, чертежи для гибки.
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
файлы для резки dxf
-
верх пластина 5мм 1шт.dxf
-
дверце 5мм 1шт.dxf
-
дно 5мм 1шт.dxf
-
задняя стенка 5мм 1шт.dxf
-
задняя стенка лотка 2мм 1шт.dxf
-
замок 2мм 1шт.dxf
-
козырек 2мм 1шт.dxf
-
корга 5мм 1шт.dxf
-
обрамление крышки 2мм 4шт.dxf
-
основание лотка 2мм 1шт.dxf
-
передняя стенка 5мм 1шт.dxf
-
решотка 5мм 1шт.dxf
-
ручка 2мм 2шт.dxf
-
ручка лотка 2мм 1шт.dxf
-
упор лотка 5мм 10шт.dxf
-
упор под шампур 5мм 2шт.dxf
-
упор решотки 5мм 4шт.dxf
-
ушко замка 5мм 1шт.dxf
-
-
