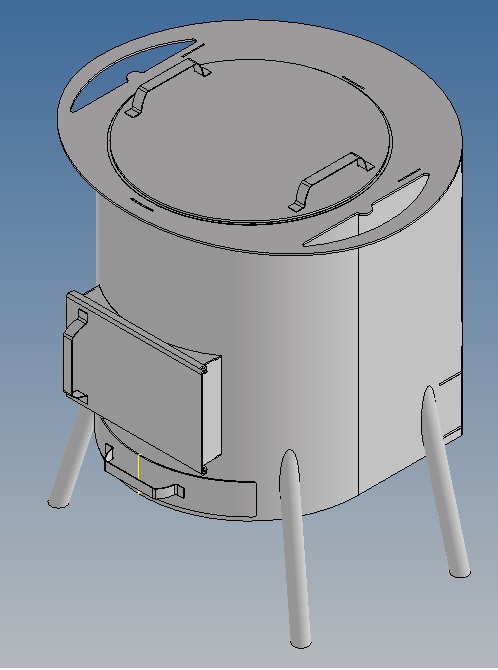

Очаг для казана

Листовое моделирование. Очаг предназначен для разведения огня под казаном для приготовления пищи, например плова. Габаритные размеры длина х ширина х высота - 657 х 686 х 826мм, диаметр отверстия под казан 450мм.

Состав: 3D модель + развертки в формате dxf

Софт: Inventor 2021

Файлы:
АВ01.010 Очаг.iam
АВ01.015 Колосник.ipt
АВ01.040 Крышка.iam
АВ01.042 обечайка.ipt
АВ01.020 Дверка.iam
АВ01.018 Стенка задняя.ipt
АВ01.030 Зольник.iam
АВ01.016 Днище очага.ipt
АВ01.011 Обечайка.ipt
АВ01.000 Очаг в сборе.stp
АВ01.041 Крышка.ipt
АВ01.032 Стенка боковая.ipt
АВ01.021 Дверь.ipt
АВ01.017 Ножка.ipt
АВ01.012 Столешница.ipt
АВ01.033 Ручка.ipt
АВ01.014 Пластина боковая.ipt
АВ01.034 Днище.ipt
АВ01.000 Очаг в сборе.iam
АВ01.031 Стенка передняя.ipt
АВ01.022 Ухо.ipt
Развертки/
Развертки/АВ01.013 Пластина лист2,5 08пс - 2 шт..dxf
Развертки/АВ01.021 Дверь лист2,5 08пс - 1 шт..dxf
Развертки/АВ01.032 Стенка боковая лист2,5 08пс - 2 шт..dxf
Развертки/АВ01.012 Столешница лист4 08пс - 1 шт..dxf
Развертки/АВ01.016 Днище очага лист4 08пс - 1 шт..dxf
Развертки/АВ01.015 Колосник лист4 08пс - 1 шт..dxf
Развертки/АВ01.018 Стенка задняя лист2,5 08пс - 1 шт..dxf
Развертки/АВ01.022 Ухо лист2,5 08пс - 2 шт..dxf
Развертки/АВ01.011 Обечайка.dxf
Развертки/АВ01.014 Пластина боковая лист2,5 08пс - 2 шт..dxf
Развертки/АВ01.031 Днище лист2,5 08пс - 1 шт..dxf
Развертки/АВ01.031 Стенка передняя лист2,5 08пс - 1 шт..dxf
АВ01.013 Пластина.ipt
