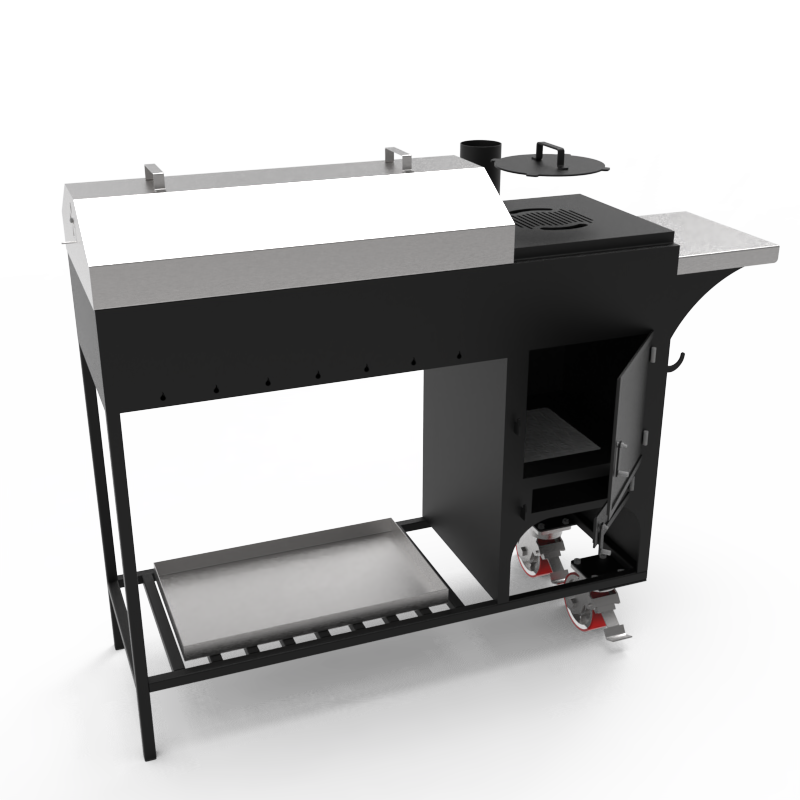

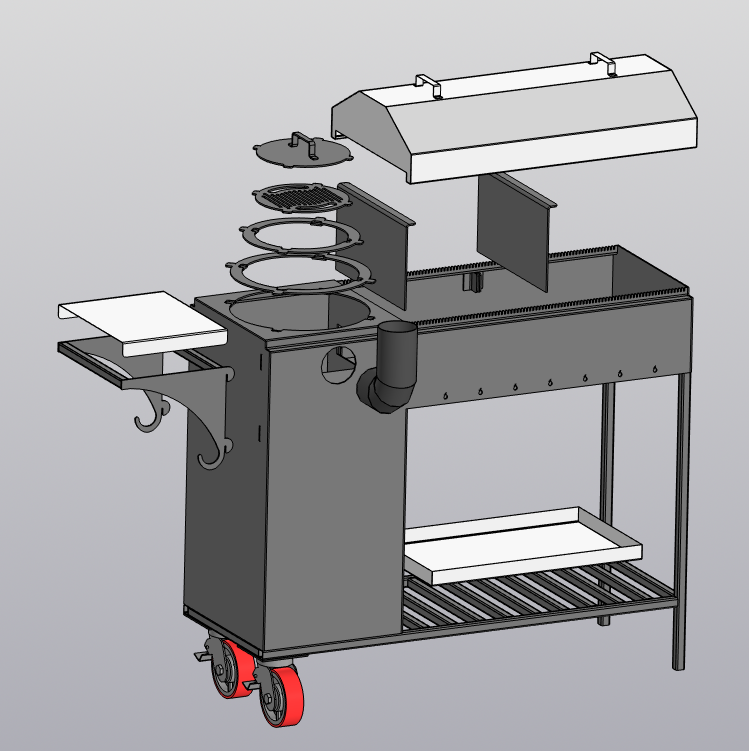

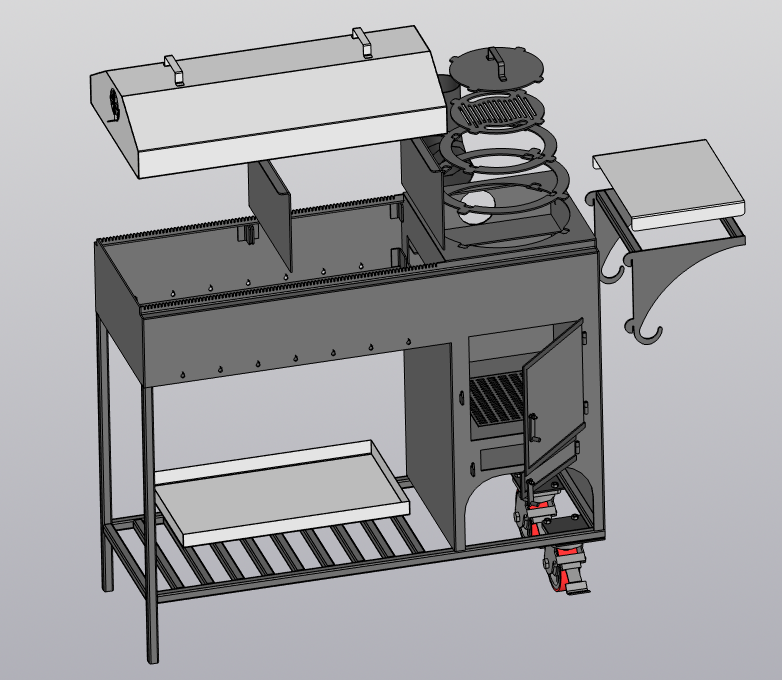

Большой мангал с печкой под казан

150

Габаритные размеры ДхШхВ (включая столик и крышку), мм: 1520х650х1200
Размеры жаровни ДхШхВ, мм: 810х440х210

Усиленный мангал с печкой под казан, толщина металла 4 мм. С дымоходом. Поддон и крышка для копчения и столик из нержавеющей стали AISI304. Готовая модель и документация как для самостоятельного изготовления так и для заводского серийного производства, был изготовлен два раза и все недостатки устранены!

3D Модели Барбекью Гриль казан Мангал печь

Автор

Аламин Альсафи

Дата

02.05.2026

Язык

Русский

Состав

3Д модель (Компас 3Д и step214), чертежи на гибку и токарку, развертка каждой детали, общий раскрой.

Софт

КОМПАС-3D 24 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - - Колесная опора поворотная С-4102-DUS- SCp63.a3d
      - Колесо.m3d
      - Механизм тормоза.m3d
      - Основание колеса.m3d
      - Поворотный механизм.m3d
  - - - Лист 2B 1,5х1000х2000 AISI304.dxf
      - Лист 4х1500х3000 Ст3 гк.dxf
    - Лист_1,5_2B_AISI_304_ПК.00.002_Столик_n=1.dxf
    - Лист_1,5_2B_AISI_304_ПК.04.001_Заготовка_крышки_n=1.dxf
    - Лист_1,5_2B_AISI_304_ПК.04.002-01_Боковина_n=1.dxf
    - Лист_1,5_2B_AISI_304_ПК.04.002_Боковина_n=1.dxf
    - Лист_1,5_2B_AISI_304_ПК.04.003_Задвижка_n=1.dxf
    - Лист_1,5_2B_AISI_304_ПК.04.004_Ручка_n=2.dxf
    - Лист_1,5_2B_AISI_304_ПК.05.001_Заготовка_поддона_n=1.dxf
    - Лист_1,5_2B_AISI_304_ПК.05.002_Заглушка_поддона_n=2.dxf
    - Лист_4,0_Ст3_гк_ПК.00.001_Перегородка_n=2.dxf
    - Лист_4,0_Ст3_гк_ПК.00.003_Решетка_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.001-01_Стенка_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.001_Стенка_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.002-01_Боковина_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.002-02_Боковина_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.002_Боковина_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.003-01_Гриль_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.003-02_Гриль_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.003-03_Гриль_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.003-04_Гриль_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.003_Гриль_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.004-01_Заплатка_n=4.dxf
    - Лист_4,0_Ст3_гк_ПК.01.004-02_Заплатка_n=4.dxf
    - Лист_4,0_Ст3_гк_ПК.01.004-03_Заплатка_n=4.dxf
    - Лист_4,0_Ст3_гк_ПК.01.004_Заплатка_n=4.dxf
    - Лист_4,0_Ст3_гк_ПК.01.005-01_Поддон_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.005-02_Поддон_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.005-03_Поддон_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.005_Поддон_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.006-01_Уголок_n=2.dxf
    - Лист_4,0_Ст3_гк_ПК.01.006_Уголок_n=6.dxf
    - Лист_4,0_Ст3_гк_ПК.01.008_Плита_n=2.dxf
    - Лист_4,0_Ст3_гк_ПК.01.009-01_Уголок_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.009_Уголок_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.01.010_Ответная_планка_n=2.dxf
    - Лист_4,0_Ст3_гк_ПК.02.001-01_Дверца_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.02.001_Дверца_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.02.002-01_Рамка_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.02.002_Рамка_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.03.001_Ручка_n=1.dxf
    - Лист_4,0_Ст3_гк_ПК.08.001_Боковина_столика_n=2.dxf
    - Лист_4,0_Ст3_гк_ПК.09.001_Пластина_n=2.dxf
  - - ПК.00.001 _ Перегородка.jpg
    - ПК.00.002 _ Столик.jpg
    - ПК.01.006-01 _ Уголок.jpg
    - ПК.01.007 _ Труба профильная.jpg
    - ПК.01.009 _ Уголок.jpg
    - ПК.03.001 _ Ручка.jpg
    - ПК.04.001 _ Заготовка крышки.jpg
    - ПК.04.004 _ Ручка.jpg
    - ПК.05.001 _ Заготовка поддона.jpg
    - ПК.06.001 _ Совок.jpg
    - ПК.07.000-01 _ Дымоход.jpg
    - ПК.10.001 _ Ось.jpg
    - ПК.10.002 _ Втулка.jpg
  - Мангал с печкой под казан.stp
- Мангал с печкой под казан.a3d
- ПК.00.001 _ Перегородка.cdw
- ПК.00.001 _ Перегородка.m3d
- ПК.00.002 _ Столик.cdw
- ПК.00.002 _ Столик.m3d
- ПК.00.003 _ Решетка.m3d
- ПК.01.000 _ Каркас.a3d
- ПК.01.001 _ Стенка.m3d
- ПК.01.002 _ Боковина.m3d
- ПК.01.003 _ Гриль.m3d
- ПК.01.004 _ Заплатка.m3d
- ПК.01.005 _ Поддон.m3d
- ПК.01.006 _ Уголок.m3d
- ПК.01.006-01 _ Уголок.cdw
- ПК.01.007 _ Труба профильная.cdw
- ПК.01.007 _ Труба профильная.m3d
- ПК.01.008 - Плита.m3d
- ПК.01.009 _ Уголок.cdw
- ПК.01.009 _ Уголок.m3d
- ПК.01.010 _ Ответная планка.m3d
- ПК.02.000 _ Дверца в сборе.a3d
- ПК.02.001 _ Дверца.m3d
- ПК.02.002 _ Рамка.m3d
- ПК.03.000 _ Заглушка.a3d
- ПК.03.001 _ Ручка.cdw
- ПК.03.001 _ Ручка.m3d
- ПК.04.000 _ Крышка.a3d
- ПК.04.001 _ Заготовка крышки.cdw
- ПК.04.001 _ Заготовка крышки.m3d
- ПК.04.002 _ Уголок.m3d
- ПК.04.003 _ Задвижка.m3d
- ПК.04.004 _ Ручка.cdw
- ПК.04.004 _ Ручка.m3d
- ПК.05.000 _ Поддон.a3d
- ПК.05.001 _ Заготовка поддона.cdw
- ПК.05.001 _ Заготовка поддона.m3d
- ПК.05.002 _ Заглушка поддона.m3d
- ПК.06.000 _ Совок в сборе.a3d
- ПК.06.001 _ Совок.cdw
- ПК.06.001 _ Совок.m3d
- ПК.06.002 _ Заглушка.m3d
- ПК.07.000 _ Дымоход.a3d
- ПК.07.000-01 _ Дымоход.cdw
- ПК.07.001 _ Труба.m3d
- ПК.08.000 _ Столик.a3d
- ПК.08.001 _ Боковина столика.m3d
- ПК.09.000 _ Засов.a3d
- ПК.09.001 _ Пластина.m3d
- ПК.10.000 _ Петля.a3d
- ПК.10.001 _ Ось.cdw
- ПК.10.001 _ Ось.m3d
- ПК.10.002 _ Втулка.cdw
- ПК.10.002 _ Втулка.m3d
