Мангал с печью под казан

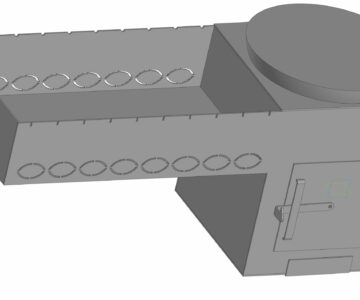

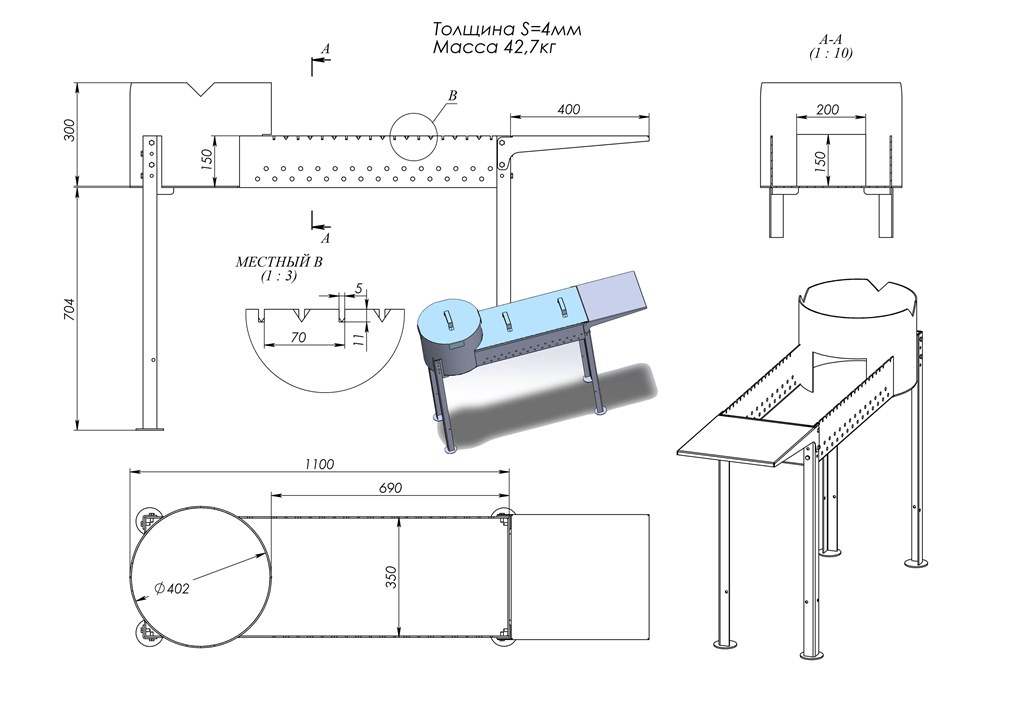

Мангал со съемными ногами и боковой полкой. Размер жаровни 690х350х150. Внутренний диаметр трубы под казан 402мм. Толщина мангала 4мм. Масса почти 43кг. Есть возможность добавить полку снизу между ног. Мангал был изготовлен и используется не первый год.

Состав: 3D Сборка, dxf развертки

Софт: SolidWorks 2019 SP1.0

Файлы:
9373101-Полка.dxf
Крышка 2.SLDPRT
Корпус.SLDPRT
9373121-Крышка 1.DXF
9373097-Упор.DXF
Упор зерк.SLDPRT
9373099-Ножка.DXF
9373123-Ручка.DXF
Ручка.SLDPRT
9373098-Упор зерк.dxf
9373096-Корпус.DXF
9373095-Труба.dxf
Сборка1.SLDASM
Упор.SLDPRT
Крышка 1.SLDPRT
Пятак.SLDPRT
Мангал.PDF
9373100-Пятак.DXF
Ножка.SLDPRT
Полка.SLDPRT
9373122-Крышка 2.DXF
Труба.SLDPRT
