Модель и чертёж шкафчика для раздевалки 600х600х1800

329

100

3D модель Модель и чертёж шкафчика для раздевалки 600х600х1800

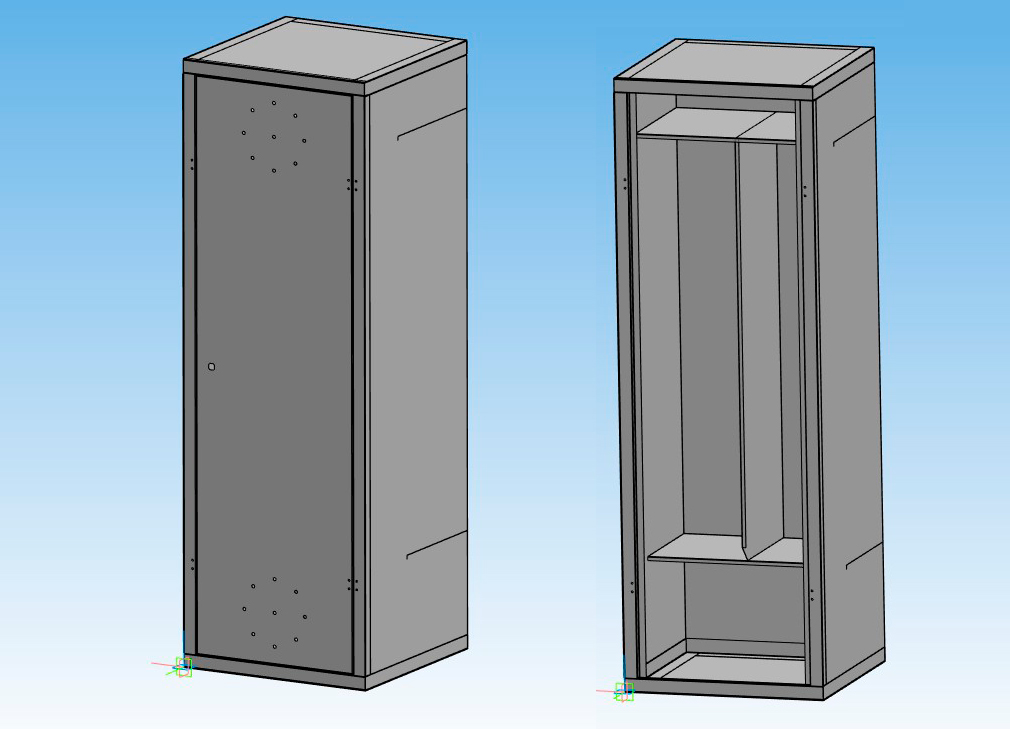

Шкафчик для переодевания.
Размеры 600х600х1800
2 отсека для чистой и рабочей одежды
Вентилируемая дверь
Отверстия для подвесов с двух сторон
Отверстие для замка

3D Модели для одежды раздевалка шкаф шкафчик

Автор

Алексей Картавенко

Дата

03.05.2024

Язык

Русский

Состав

3D сборка. сборочный чертёж, развертки и чертежи всех деталей

Софт

КОМПАС-3D 20 Как открыть?

Содержимое архива

Детали
- Верхняя полка 599х400.m3d
- Дверь.m3d
- Лист 1х600х1715.m3d
- Лист 1х600х1718.m3d
- Лист 1х600х1800.m3d
- Лист 1х600х600.m3d
- Нижняя полка 599х350.m3d
- Перегородка.m3d
- Стойка передняя 1х30х40х20х20х1717.m3d
- Угол 1х40х40х597х517.m3d
- Уголок 1х40х40х1797.m3d
- Уголок 1х40х40х600.m3d
- Швеллер 1х40х20.m3d
- Швеллер 1х40х20х600.m3d
- Чертежи и развертки
  - Верхняя полка 599х400.cdw
  - Дверь.cdw
  - Дверь.dxf
  - Нижняя полка 599х350.cdw
  - Перегородка.cdw
  - Перегородка.dxf
  - Стойка передняя 1х30х40х20х20х17 17.cdw
  - Стойка передняя 1х30х40х20х20х17 17.dxf
  - Угол 1х40х40х597х517.cdw
  - Угол 1х40х40х597х517.dxf
Шкафчик детали.a3d
Шкафчик детали.cdw
Шкафчик сборка.a3d
Шкафчик сборка.cdw
