Отстойник для эрозионного станка с ЧПУ

1
1
19
0
0
40
КАИСТ.090426.1350.СБ - Отстойник.stp

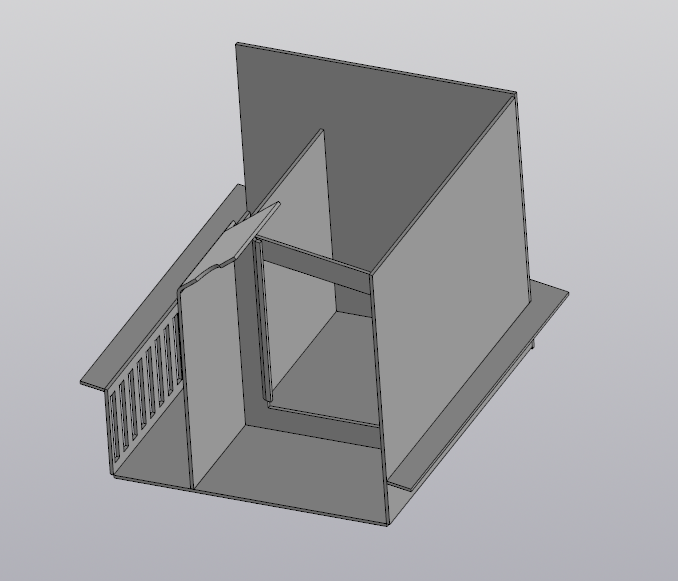

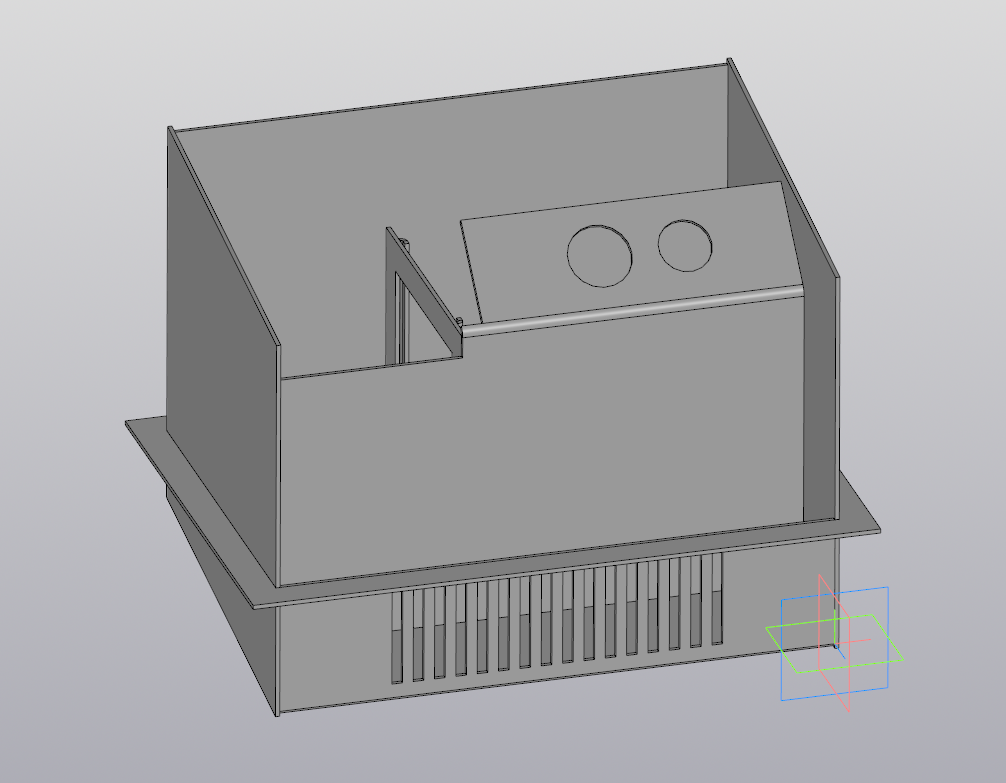

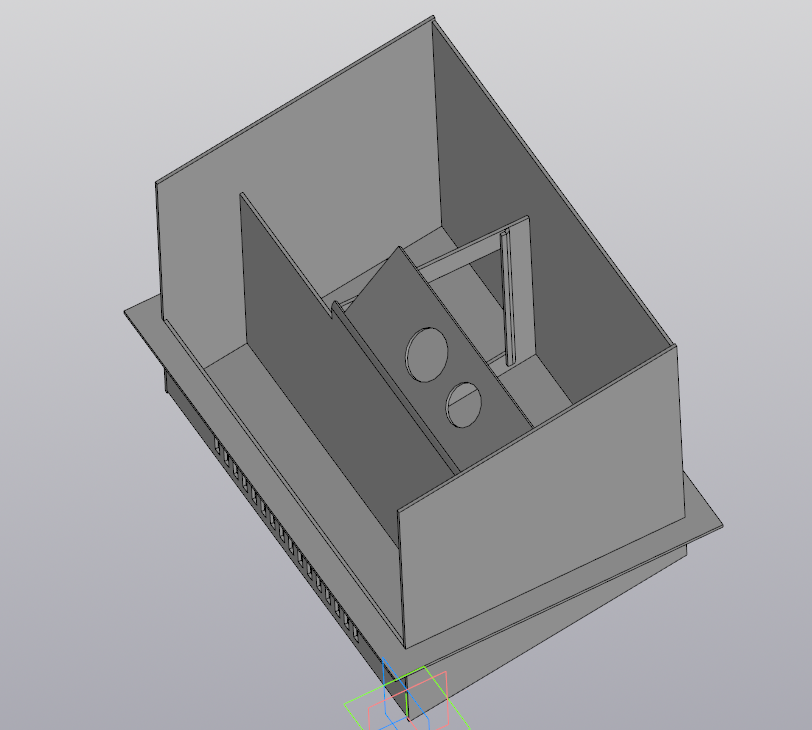

3D модель Отстойник для эрозионного станка с ЧПУ
3D модель Отстойник для эрозионного станка с ЧПУ
3D модель Отстойник для эрозионного станка с ЧПУ
3D модель Отстойник для эрозионного станка с ЧПУ

Отстойник для эрозионного станка с ЧПУ в виде двух камер слива и фильтрации воды через сетку

"Сепаратор-отстойник горизонтальный 3D Модели Горизонтальный отстойник грязеотстойник отстойник отстойники фильтр-отстойник фильтроотстойник
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Сергей Никитин
Дата
04.06.2026
Язык
Русский
Состав

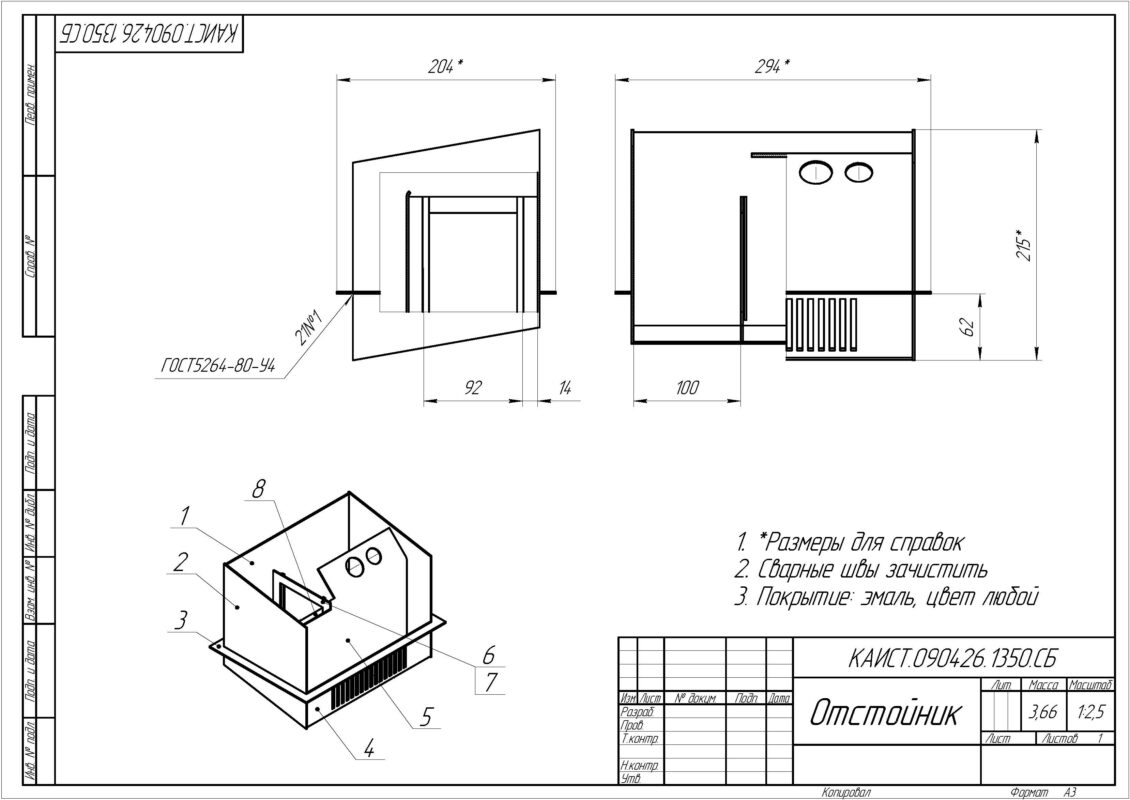

Сборочный чертеж, Спецификация, 3D сборка, Деталировка (Стенка задняя, Боковина, Ободок, Стенка передняя, Перегородка, Крепление сетки, Дно), Развертки
Софт
КОМПАС-3D 24 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-m3d КАИСТ.090426.1350.1 Стенка задняя.m3d
      • icon-m3d КАИСТ.090426.1350.2 Боковина.m3d
      • icon-m3d КАИСТ.090426.1350.3 Ободок.m3d
      • icon-m3d КАИСТ.090426.1350.4 Стенка передняя.m3d
      • icon-m3d КАИСТ.090426.1350.5 Перегородка.m3d
      • icon-m3d КАИСТ.090426.1350.6 Перегородка.m3d
      • icon-m3d КАИСТ.090426.1350.7 Крепление сетки фильтра.m3d
      • icon-m3d КАИСТ.090426.1350.8 Дно.m3d
      • icon-a3d КАИСТ.090426.1350.СБ - Отстойник.a3d
      • icon-step КАИСТ.090426.1350.СБ - Отстойник.stp
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.1 - Стенка задняя 1 шт.dxf
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.2 - Боковина 2 шт.dxf
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.3 - Ободок 1 шт.dxf
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.4 - Стенка передняя 1 шт.dxf
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.5 Перегородка 1 шт.dxf
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.6 Перегородка 1 шт.dxf
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.7 Крепление сетки фильтра 2 шт.dxf
      • icon-dxf 2.0 08пс КАИСТ.090426.1350.8 Дно 1 шт.dxf
        • icon-pdf КАИСТ.090426.1350.2 - Боковина.pdf
        • icon-pdf КАИСТ.090426.1350.3 - Ободок.pdf
        • icon-pdf КАИСТ.090426.1350.4 - Стенка передняя.pdf
        • icon-pdf КАИСТ.090426.1350.5 - Перегородка.pdf
        • icon-pdf КАИСТ.090426.1350.6 - Перегородка.pdf
        • icon-pdf КАИСТ.090426.1350.7 - Крепление сетки фильтра.pdf
        • icon-pdf КАИСТ.090426.1350.СБ - Отстойник.pdf
        • icon-pdf КАИСТ.090426.1350.СП - Отстойник.pdf
      • icon-cdw КАИСТ.090426.1350.2 - Боковина.cdw
      • icon-cdw КАИСТ.090426.1350.3 - Ободок.cdw
      • icon-cdw КАИСТ.090426.1350.4 - Стенка передняя.cdw
      • icon-cdw КАИСТ.090426.1350.5 - Перегородка.cdw
      • icon-cdw КАИСТ.090426.1350.6 - Перегородка.cdw
      • icon-cdw КАИСТ.090426.1350.7 - Крепление сетки фильтра.cdw
      • icon-cdw КАИСТ.090426.1350.СБ - Отстойник.cdw
      • icon-cdw КАИСТ.090426.1350.СП - Отстойник.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
