Мангал

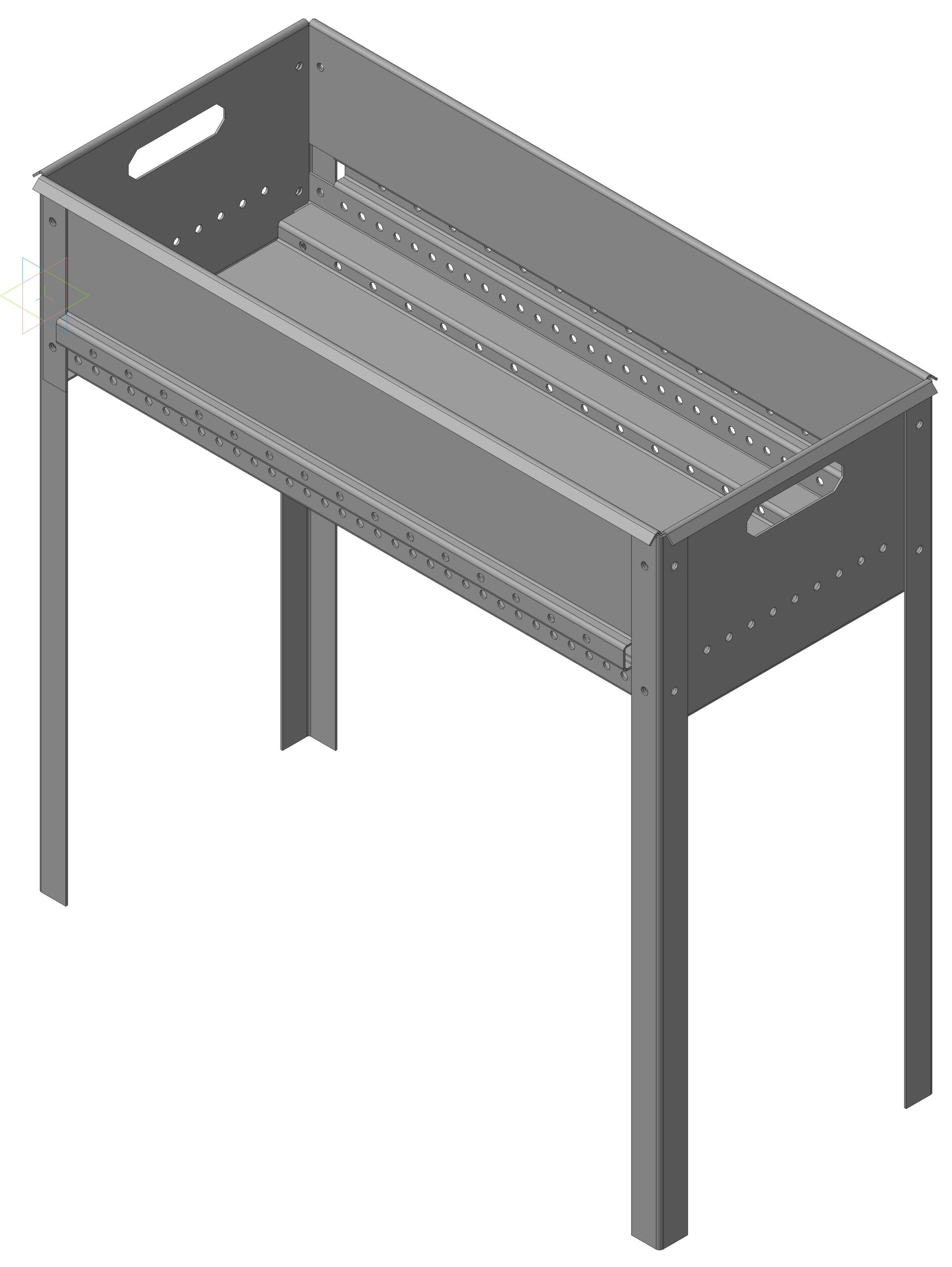

3д модель мангал для шашлыка используется на даче в лесу для приготовления мясо и рыбы на углях

Состав: 3д модель и dxf файлы Язык документа

Софт: КОМПАС-3D 16 и AutoCAD

Просмотр файлов
Ножка.dxf
Стенка.dxf
Дно.dxf
Стенка боковая.dxf
мангал.a3d
стенка.m3d
дно.m3d
Стенка бок.m3d
нога.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1
2017-09-28 в 19:53 Ответить

Габариты какие?? и толщина металла??

2
2017-10-09 в 21:53 Ответить

Толщина 2 мм. очень хороший мангал, но требует небольших доработок

3
2017-10-09 в 22:00 Ответить

нужны выемки для шампуров, слишком много отверстий, и ребра жесткости на боковых стенках я бы сделал во внутрь от начала до конца, тем самым убрав дырки которые выставляются. А так, мангал вырезан, загнут, собран, опробован. Из всех простых мангалов с рейтингом 20-30 самый лучший (по моему мнению)

4
2017-10-17 в 14:17 Ответить

700х700х300 глубина 200.....на 3д не указаны выемки под шампур ,в дхф-файле есть они....собирается мангал на
винты м6х16.
