Мангал 800х400

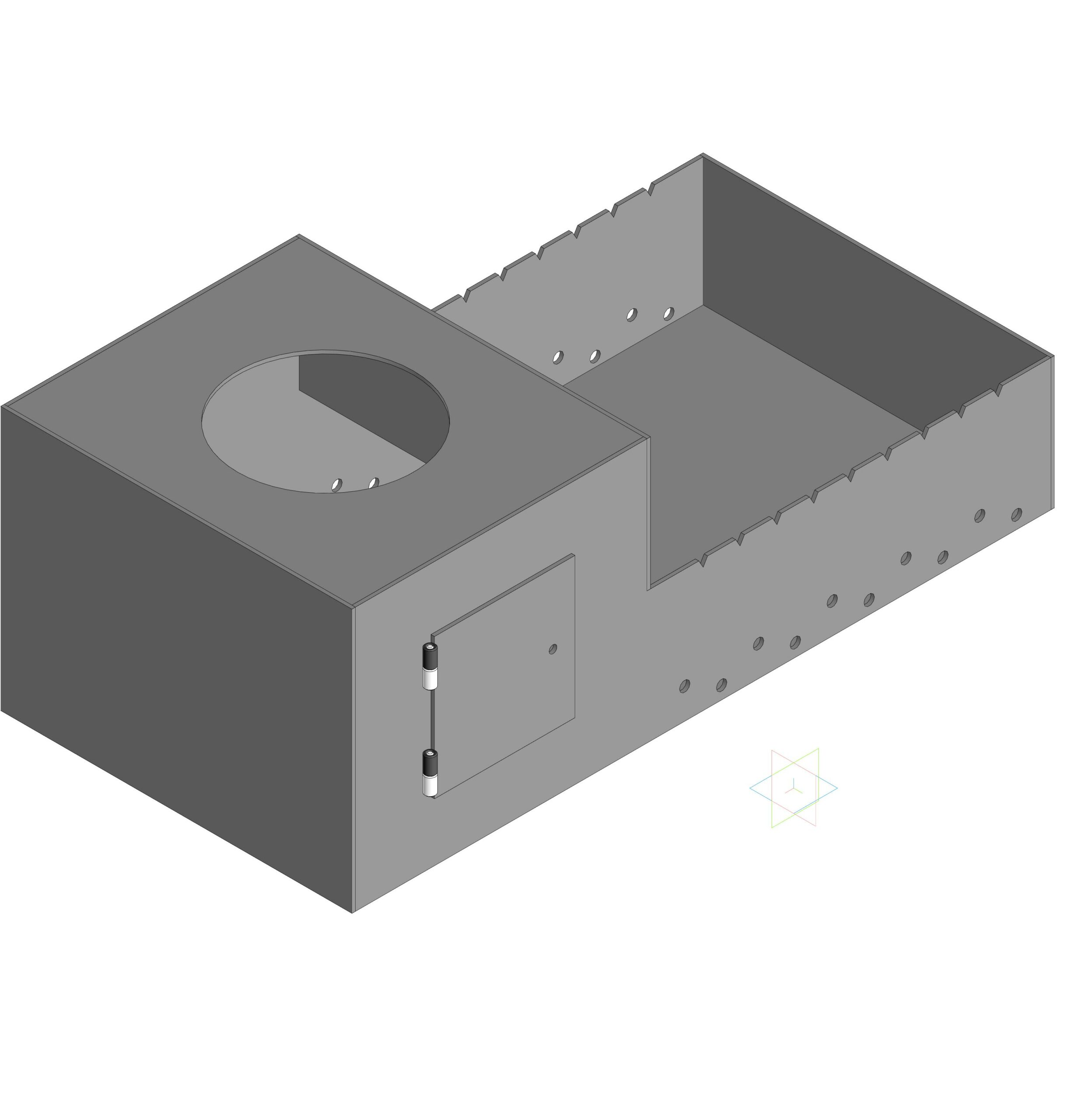

Каркас мангала с отсеком под казан. Возможность установки как на обычные ножки, так и на кованое или кирпичное основание. Габаритные размеры 800х400х150, с учетом отсека для казана высота 300 мм.

Состав: 3D Сборка

Софт: КОМПАС-3D 19

Файлы:
Боковая стенка с подъемом.m3d
Крышка под ковш.m3d
Дверца.m3d
Мангал.a3d
Поддон.m3d
Каркас фасадный.m3d
ОСЬ _ ЭПС.012.700.049.m3d
Боковая стенка.m3d
ВТУЛКА _ ЭПС.012.700.050.m3d
Раскладка мангал.dxf
