Мангал на ножках

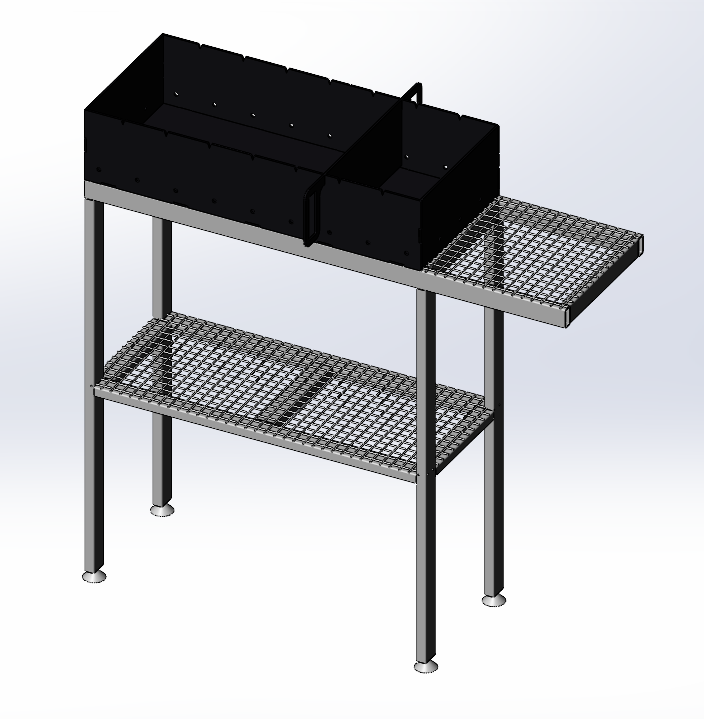

Небольшой мангал на ножках, размер чаши 700х300х150, стол-подставка изготовлена из профильной трубы 40х20х2 и имеет габарит 1000х300х860. В комплекте сборочные эскизы, и развертки для мангала. Мангал оправдал себя на все 1000% мясо жарится круто

Состав: 3d модель, дхф развертки для резки, эскиз сборочный

Софт: SolidWorks 2020sp4

Файлы:
Мангал на ножках/
Мангал на ножках/Развертка - Лист мангал бок.DXF
Мангал на ножках/мангал.SLDASM
Мангал на ножках/на мангал.dwg
Мангал на ножках/Стол.PDF
Мангал на ножках/Основание ножки.SLDPRT
Мангал на ножках/Мангал сб.SLDASM
Мангал на ножках/Ножка мангала.SLDASM
Мангал на ножках/Сетка.SLDPRT
Мангал на ножках/Заглушка с гайкой м8.SLDASM
Мангал на ножках/ГОСТ5915-70.SLDPRT
Мангал на ножках/Стол.SLDDRW
Мангал на ножках/Основание ножки.PDF
Мангал на ножках/Развертка - нижний лист.DXF
Мангал на ножках/мангал.SLDDRW
Мангал на ножках/Заслонка.SLDPRT
Мангал на ножках/Развертка - Заслонка.DXF
Мангал на ножках/Лист мангал.SLDPRT
Мангал на ножках/Заглушка.SLDPRT
Мангал на ножках/нижний лист.SLDPRT
Мангал на ножках/Развертка - Лист мангал.DXF
Мангал на ножках/Стол.SLDASM
Мангал на ножках/М - труба 40х20х2.SLDPRT
Мангал на ножках/M8_ГОСТ 11738.SLDPRT
