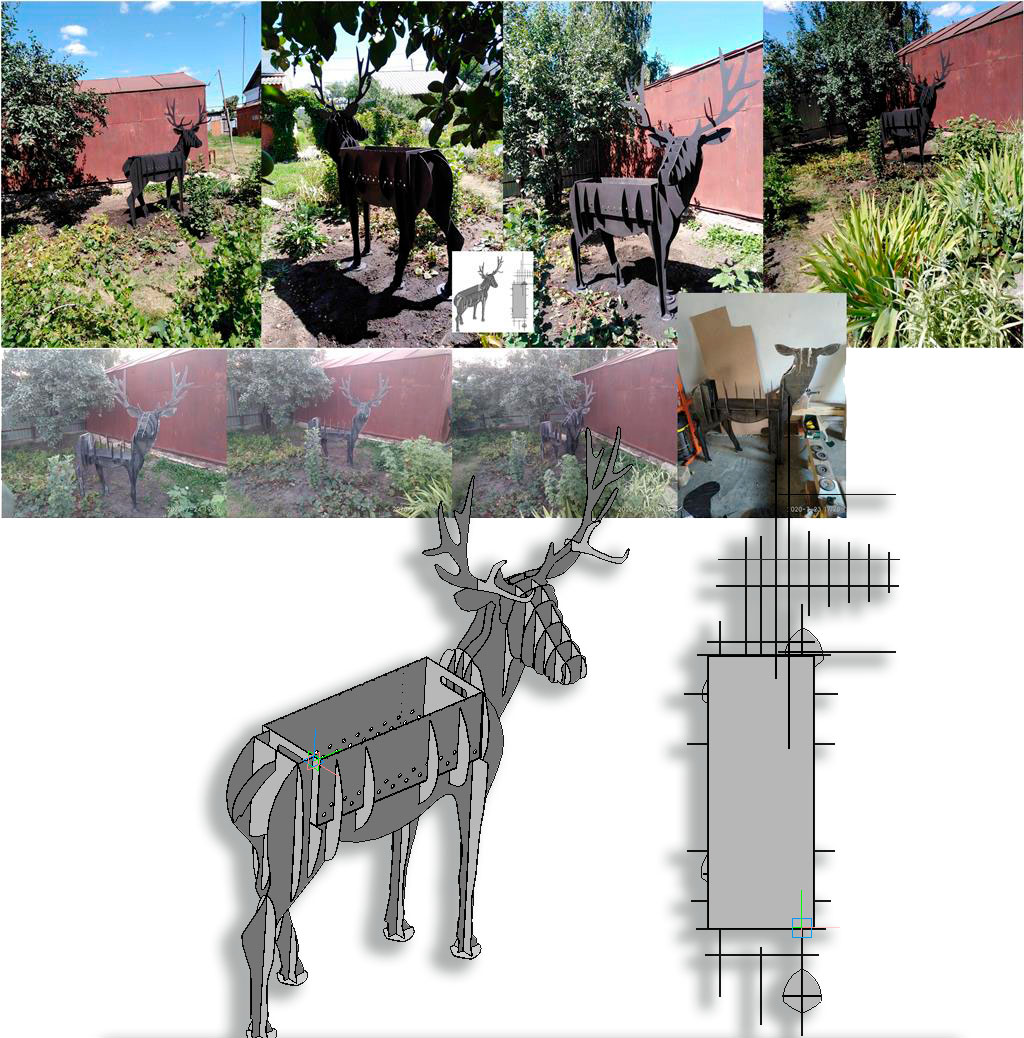

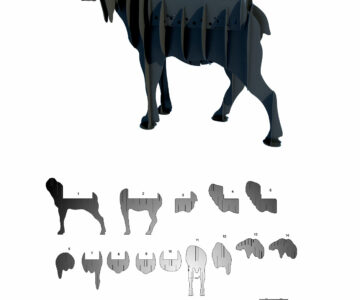

Мангал Олень для ландшафтного дизайна дачи
0
270
29832
71
30
40
Сообщить о проблеме
Автор
Натали Тор***
Дата
12.04.2017
Язык
Русский
Состав

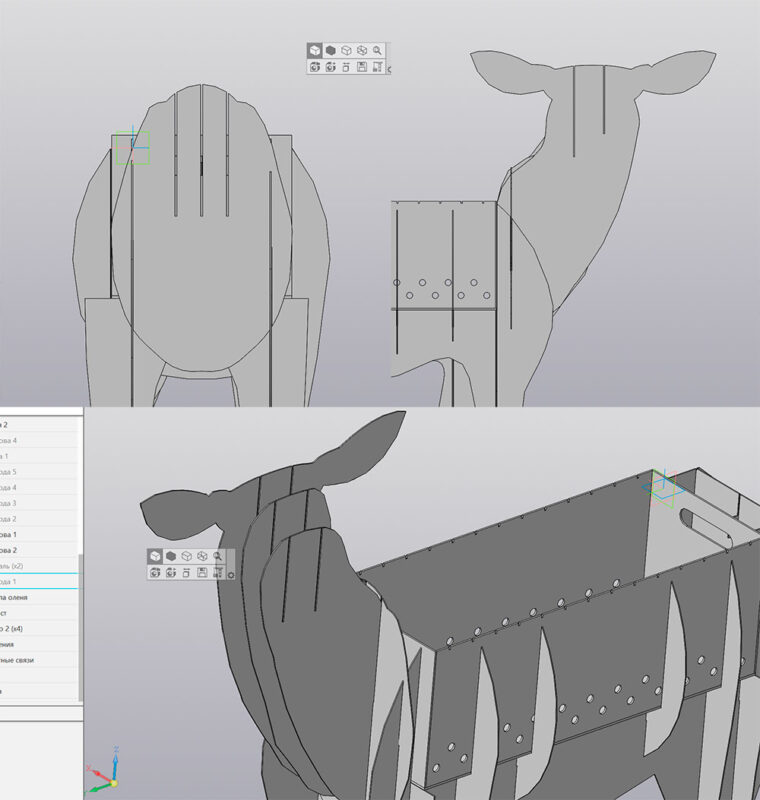

3D Сборка, детали сборки, Раскрой
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
Боковушка.m3d
-
Голова 1.m3d
-
Голова 2.m3d
-
Голова 3.m3d
-
Голова 4.m3d
-
Дно.m3d
-
Жаровня раскрой.frw
-
Жопа оленя.m3d
-
Копыто 1.m3d
-
Копыто 2.m3d
-
Мангал.a3d
-
Мангал Олень.png
-
Мангал Олень в сборе.a3d
-
Мангал Олень в сборе.stp
-
Морда 1.m3d
-
Морда 2.m3d
-
Морда 3.m3d
-
Морда 4.m3d
-
Морда 5.m3d
-
Нога 1.m3d
-
Нога 2.m3d
-
Нога 3.m3d
-
Нога 4.m3d
-
Нога 5.m3d
-
Олень.a3d
-
Олень.cdw
-
Олень раскрой.frw
-
Попа 1.m3d
-
Рога 1.m3d
-
Рога 2.m3d
-
Торец.m3d
-
Туловище 1.m3d
-
Туловище 2.m3d
-
Туловище 3 (2шт).m3d
-
Хвост.m3d
-
Шея 1.m3d
-
Шея 1.m3d.bak.m3d
-
Шея 2.m3d
-
Шея 3.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
user-3869860
14.12.2025
Сконструировать мост 5 тонной подвесной кран-балки пролетом 15 метров с вылетом консолей по 1 метру.
договорная
user-0051638
1 неделя назад
loop1981
2 недели назад
Студия промышленного дизайна VS-designing
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Собрал, куда фотки присылать ? )
Спасибо, ваши фотки добавили на предпросмотр
А где размеры всех частей??
Это не чертежи а 3д и раскрой для лазера. Сами снимите если нужны.
Или вы интересуетесь размерами габаритными изделия?
Добрый день, кто заказывал лазерную резку для мангала?
Почему вы писали мангал масса 52 кг, а в компасе написано почти 70кг как бы я не уточнял металл, но все же масса на 25-30% больше
Потому что в модели толщина оленя 2 мм, а по факту все делают из 1,5.
Всем привет! По коммерческим вопросам, обращайтесь на почту natali.tor001@gmail.com
А какой размер мангала
Размеры оленя - Длина 1700, ширина 560, высота 1815 мм. Жаровня - длина 690, ширина - 290, высота - 150 мм.
Здравствуйте. Отлично получился из листа 3 мм. По доработке: сделал крышку на жаровне, накрывать жаровню необходимо, тк иначе будет стоять вода (дождь и тп).
Здравствуйте Натали!
Есть ли улучшеная версия Оленя с устойчивыми ногами?
Доработки Андрея Жалыбина оказались актуальными?
После сохранения в dxf проблем с сплайн линиями нет? Прост уже сталкивался с подобной проблемой..
Вырезали у себя такого же, но проблема в неустойчивости... Либо прихватить сваркой его нужно, либо доп. крепление на "копыта". Кто уже с таким сталкивался?
читай выше
Наталья как с Вами связаться? есть предложение по доработке конструкции. И могу Вам сбросить фото готового изделия.
Доброго времени суток, всем, Олень получился действительно классным, Вырезал из металла 2мм. После сборки конечно обварил прихваткамиъ но из 2мм стали ноги действительно житковат все остальное нормально. Ещё саму жаровню немного уменьшил сильно плотно садиться
добрый день! у меня получился из 3 мм стали , расход без жаровни почти 1,5 листа 1250 на 2500
Здравствуйте. Спасибо большое за чертежи... Вырезали. Правда края очень острые, при сборке проткнул вену на руке, пришлось обращаться в трамвпункт, кровь била фонтаном. А так мангал получился супер, мы его еще покрасили черной матовой краской для мангалов. Жена не разрешает в нем жарить шашлык, говорит жалко, пусть стоит как скульптура во дворе...
Доброго! Скачал мангал-олень, утвердил, буду резать, красить, собирать, фото за мной_).
Спасибо за такой замечательный форум и работу сайта и всем его обитателям_).
подскажите, кто и чем красят мангалы
мы красили порошковой краской.
саму жаровню термостойкой, а остальную часть - обычной.
CERTA, цвет по желанию ))) грунтовать не нужно
ребята, кто резал? какие результаты? нету ли не стыковок? на автокаде 2016 открывается? все ли детали мангала в чертежах? спасибо
Автокад не открывает файлы компаса. Надо открыть компасом и сохранить раскрои в DXF или DWG. В архиве 3D, можно получить любой контур, да и готовый раскрой имеется.
Добрый ночи, распаковал файл с архива, появились только 3 чертежа(((. как быть? и на компасе не нашел как пересохранять на DXF. можете помочь рассказать подробнее.
Здравствуйте.
Количество файлов в архиве должно быть столько же сколько при нажатии на кнопку список файлов тут (если это не так, скачайте архив повторно в своем профиле, это бесплатно).
Количество файлов чертежей не имеет значения, т.к. все детали для лазера в одном файле "Олень раскрой.frw" все остальное это общий вид и 3D.
Для сохранения в DXF нажмите файл, сохранить как и выберете нужный формат.
Спасибо! скачал, все получилось! благодарю автора работы, модераторов, админа за то что делаете такую прекрасную работу! в загрузках моих были некие ошибки, приношу извинения! (просто не знал куда писать)
Да, вы обнаглели, господа! В интернете этот раскрой мангала, размером в 1,5 раза меньше стоит от 50.000 рублей, вы можете скачать его за 40 "баллов", и выпрашиваете скинуть его вам бесплатно на почту!!? Это уже наглость! Фу Фу Фу!
так тут в архиве раскрой есть, надо просто открыть и сохранить в dxf
В Шиткаме программа откроется???
В "dxf" форматы преобразуются???
Подскажите сколько листов металла (1250*2500) понадобится ???
Полтора листа
-
