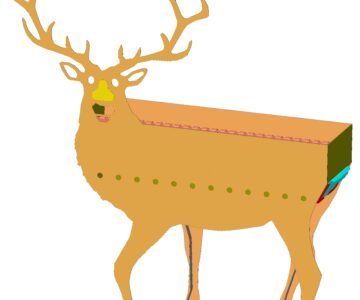

Файл раскроя мангала в виде оленя, для станков лазерной либо плазменной резки металла.

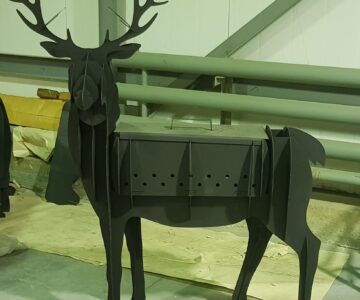

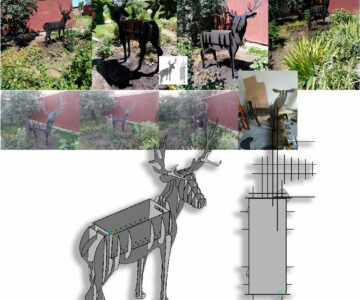

Мангал Олень
0
153
8007
58
18
50
Содержимое архива
-
Сибирские оленеводы
-
боковина 2шт.dxf
-
боковина 2шт.frw
-
торец 2шт.frw
-
дно.dxf
-
мангал олень раскрой лист1.dxf
-
торец 2шт.dxf
-
мангал олень раскрой лист1.frw
-
мангал олень раскрой лист2.dxf
-
дно.frw
-
мангал олень раскрой лист2.frw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
18
Чтобы оставить комментарий, необходимо войти
Добрый день, подскажите как можно расформировать раскрой на отдельные фрагменты. У вас все детали на самого оленя находятся на одном чертеже, такое задание на станок невозможно отправить. Грубо говоря, мне нужно каждый фрагмент вырезать из отдельного куска листа. Можно ли решить этот вопрос?
Добрый день! Открываете в любом CAD редакторе, и разделяете контур на любые куски (ctrl+c / ctrl+v ) и компонуете на любые листы металла. Каждый сам решает как лучше ему резать.
Привет. Подскажите габариты. Может есть фото готового изделия?
Добрый день. Не открывает файл "мангал олень раскрой лист1.dxf","мангал олень раскрой лист2.dxf"
Здравствуйте. Скачайте DWG Converter, и измените версию под Вашу. 100% у Вас просто старый софт.
Если что то не получится - уточняйте, чем конкретно открываете, версии и т.д.
Спасибо, собрал, очень круто получилось
Поделитесь фото, например через яндекс диск.
Если детали состоят не из замкнутого контура, а просто сгруппированного, то на плазме не возможно будет вырезать, что делать с файлами?
Не знаю про что Вы Юрий. Но расскажу немного.
1. Открываем контур в программе КОМПАС-3D, и видим, что в данной работе не группа линий, а контур замкнутый из отдельных отрезков.
2. Как проверить? Та же программа. Сервисные инструменты - Работа с контурами - Проверка замкнутости для всех объектов, данная команда выдает отчет о состоянии замкнутости, и в частности тут все замкнуто.
3. Представим что файл другой и что то не замкнуто или как Вы говорите сгруппировано. Правой кнопкой, разрушить. Далее Сервисные инструменты - Работа с контурами - Контур по границе области, или другая команда на замкнуть контур.
4. Вы скачиваете Вы всего лишь векторный контур а не программу резки! Подготовить и вырезать задача оператора станка.
Я все понимаю, но я работаю в Корел Дро, если я сам что-то прорисовываю, то контур у меня состоит из одной закольцованной не разрывной из каких-либо частей линии. Я подготовил все, вырезал на плазменном ЧПУ ваш мангал, буду собирать, много раз прерывалась резка в одной детали в прорезях 2мм для вставки другой детали, приходилось вручную возвращаться к месту разрыва и оттуда продолжать резку. Кстати эта прорезь в 2мм превратилась в 6-7 мм, теперь плотно детали друг в друга не вставляются, плазма сама по себе прожигает металл довольно широко + ваши 2мм и выходит порядка 6-7 мм
Косяк в раскрое, где много деталей, не замкнута линия хвоста. Почему? А если бы я начал резать Ваш раскрой без проверки? Ваша работа не бесплатная, так она еще и дороже аналогов, могли бы всё перепроверить, модераторы вообще не смотрят работы получается?
Почему нет 3д модели? Как его потом собирать этот мангал?
3D Модель не заявлена. См. список файлов и поле состав. За сто рубле Вы много хотите если честно. Имея выкройки, выдавить детали на толщину металла и собрать не сложно.
С хвостом действительно косяк автора, не заметили. Так же советую обратить внимание на нижнюю левую деталь, там тоже разрыв. Архив исправлен, Вам выслали копию на почту.
Так же Вам часть рейтинга компенсировали.
Добрый день! Автокад не открывает файлы пишет ошибка АС1027.
Мой открывает. 41 человек до этого скачал. все ок.
какие размеры в сборе ?
дно, торец и боковина не то что на рисунке
на рисунке вообще то 3д, а в архиве раскрой. 30 человек скачали и все норм. смотрите внимательно.
Добрый день! А можно узнать под какую толщину металла он сделан? и габариты, хотя бы примерные.
