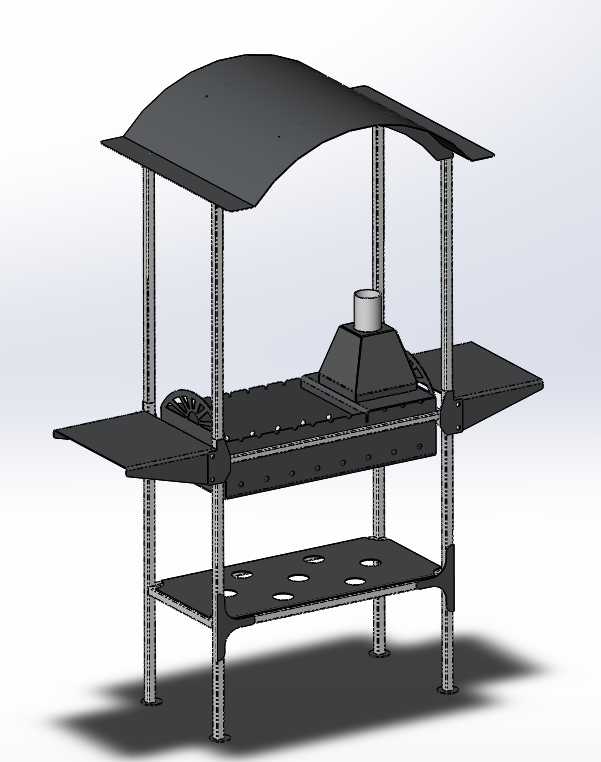

Мангал с крышей (Размер жаровни 465х340)

Мангал на ножках с крышей и полками по бокам, а так же полкой для дров под жаровней. Есть место для сковороды. Размер жаровни 465х340, можно увеличить до 700х340 сняв полку для сковороду.

Состав: 3D Сборка

Софт: SolidWorks SP03

Файлы:
Мангал/
Мангал/Тр.20.20.1,5-350 Профиль.SLDPRT
Мангал/Развертка - М700-123 Круг.DXF
Мангал/М700-110 Дымоход.SLDASM
Мангал/Развертка - М700-121 Усилитель.DXF
Мангал/Развертка - М700-122 Полка.DXF
Мангал/М700-090 Мангал.SLDASM
Мангал/М700-123 Круг.SLDPRT
Мангал/М700-111 Стенка дымохода.SLDPRT
Мангал/М700-102 Боковина.SLDPRT
Мангал/Развертка - М700-124 Т-усилитель.DXF
Мангал/М700-103 Крышка под котел.SLDPRT
Мангал/М700-100 Жаровня мангала.SLDASM
Мангал/Тр.25.25.1,5-900 Профиль.SLDPRT
Мангал/Тр.20.20.1,5-390 Профиль.SLDPRT
Мангал/М700-113 Стенка 2 дымохода.SLDPRT
Мангал/Развертка - М700-132 Крыша.DXF
Мангал/Тр.25.25.1,5-340 Профиль.SLDPRT
Мангал/Тр.25.25.1,5-740 Профиль.SLDPRT
Мангал/М700-124 Т-усилитель.SLDPRT
Мангал/М700-101 Корыто.SLDPRT
Мангал/М700-121 Усилитель.SLDPRT
Мангал/Тр.20.20.1,5-740 Профиль.SLDPRT
Мангал/Развертка - М700-125 Пол.DXF
Мангал/Развертка - М700-101 Корыто.DXF
Мангал/М700-112 Крыша дымохода.SLDPRT
Мангал/Развертка - М700-102 Боковина.DXF
Мангал/М700-120 Стелаж мангала.SLDASM
Мангал/М700-130 Крыша.SLDASM
Мангал/М700-122 Полка.SLDPRT
Мангал/М700-132 Крыша.SLDPRT
Мангал/Тр.77.3-100 Профиль.SLDPRT
Мангал/М700-125 Пол.SLDPRT
Мангал/М700-131 Передок крыши.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
