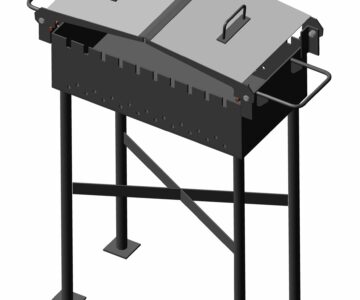

Большая и вместительная жаровня размерами ДхШхВ 70х30х14 см позволяет готовить одновременно до 10 кг мяса и овощей. Прорези для фиксации 14 шампуров. Внутреннее ребро жесткости для предотвращения температурных деформаций. Отверстия по периметру для подбора воздуха. Откидная крышка имеет 4 уровня фиксации – таким образом можно регулировать прожарку мяса.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал с откидной крышкой
Мангал с откидной крышкой
0
47
1105
11
3
100
Сообщить о проблеме
Автор
Дмитрий Федулов
Дата
19.03.2018
Язык
Русский
Состав
Модель одной деталью
Софт
STEP / IGES 203
Отзывов пока нет
Содержимое архива
-
2_dno_1.DXF
-
2_krysha_1.DXF
-
2_Stenka_zo_1.DXF
-
2_Stenka_z_1.DXF
-
3_ogr_1 .DXF
-
3_rebrobez_1.dxf
-
3_rebroruk_2.DXF
-
3_rebro_1.DXF
-
4_Stenka_1.DXF
-
МБ1 Мангал в сборе.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Евгений Мусаткин
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Все детали выставляются до совпадения с ответными плоскостями, по -другому вы их не поставите. Профиль гнутой детали повторяется на боковых листах. Донце под дрова так же -до совпадения двух отогнутых краев с гранью бокового листа, при этом так же совпадет и нижняя поверхность. Выставить нужно будет только петли.
Да. Это стационарный вариант.
А какие-то монтажные крепления есть? что бы сначала все выставить, а потом сварить
Сборка всех узлов на сварку?
