Мангал под казан с топкой и откидным калпаком

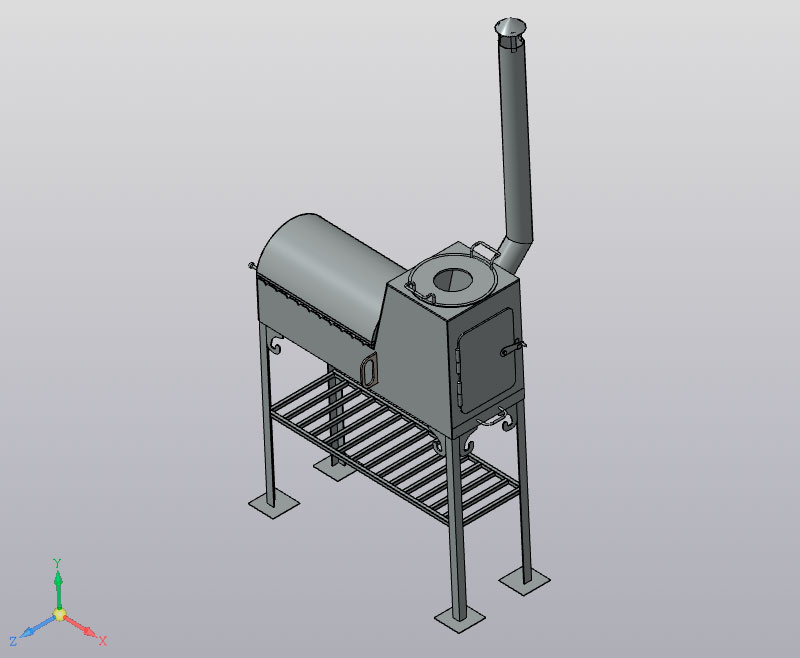

Мангал сделан из листа 5 мм, помимо приготовления шашлыка на шампурах можно, готовить овощи, для этого есть откидной колпак. Так же есть плита над топкой со съемными дисками под разные диаметры ( для казана либо сковородки). Так же есть все чертежи и раскрой для лазера. 400*600*1165, высота с ножками 1530

Состав: 3d Сборка, рабочие чертежи

Софт: КОМПАС-3D 14

Файлы:

Каталог
Модели для станков ЧПУ
Мангал под казан с топкой и откидным калпаком

Мангал концепция 2014/

Мангал концепция 2014/hex nut gradec_iso(Hexagon Nut ISO - 4034 - M8 - N).m3d

Мангал концепция 2014/hex screw gradeab fine_iso(ISO 8676 - M8x1.0 x 30-N).m3d

Мангал концепция 2014/plain washer normal grade a_iso(Washer ISO 7089 - 8).m3d

Мангал концепция 2014/Боковая стенка для крышки откидной вариант №3-1.m3d

Мангал концепция 2014/Боковая стенка для крышки откидной вариант №3.m3d

Мангал концепция 2014/Верх для крышки откидной Вариант №4.m3d

Мангал концепция 2014/Дверка Лист 8 мм-1.m3d

Мангал концепция 2014/Держатель для колпака.m3d

Мангал концепция 2014/Держатель под шарнир.m3d

Мангал концепция 2014/Дно 1.m3d

Мангал концепция 2014/Дно 2 c отв. Лист 5 мм.m3d

Мангал концепция 2014/Заглушка на поддон.m3d

Мангал концепция 2014/Задвижка.m3d

Мангал концепция 2014/Колпак.m3d

Мангал концепция 2014/Кольцо На накладку.m3d

Мангал концепция 2014/Косынка малая.m3d

Мангал концепция 2014/Крышка на поддон.m3d

Мангал концепция 2014/Крышка накрывная всборе _ 0045.03.00.000.cdw

Мангал концепция 2014/Крючок на дверку.m3d

Мангал концепция 2014/Мангал концепция 2014 _ 0045.00.00.000.cdw

Мангал концепция 2014/Накладка на плиту.m3d

Мангал концепция 2014/Направляющая для Заслонки.m3d

Мангал концепция 2014/Перегородка для золоудаления.m3d

Мангал концепция 2014/Перегородка для топки.m3d

Мангал концепция 2014/Перед.m3d

Мангал концепция 2014/Перемычка для поддона.m3d

Мангал концепция 2014/Платик.m3d

Мангал концепция 2014/Плита на Топку.m3d

Мангал концепция 2014/Поддон малый.m3d

Мангал концепция 2014/Поддон.m3d

Мангал концепция 2014/полка для дров в сборе.a3d

Мангал концепция 2014/полка для дров в сборе.x_b

Мангал концепция 2014/ракурс Мокрова второй.jpg

Мангал концепция 2014/Рамка крышки _ 0045.03.01.000.cdw

Мангал концепция 2014/Раскрой на лазер/

Мангал концепция 2014/Раскрой на лазер/Лист 1,5 мм/

Мангал концепция 2014/Раскрой на лазер/Лист 1,5 мм/Раскладка Лист 1,5 мм .dxf

Мангал концепция 2014/Раскрой на лазер/Лист 1,5 мм/Раскладка Лист 1,5 мм .frw

Мангал концепция 2014/Раскрой на лазер/Лист 1,5 мм/Фрагмент.frw

Мангал концепция 2014/Раскрой на лазер/Лист 5 мм/

Мангал концепция 2014/Раскрой на лазер/Лист 5 мм/Раскладка 1985х1500.dxf

Мангал концепция 2014/Раскрой на лазер/Лист 5 мм/Раскладка 1985х1500.frw

Мангал концепция 2014/Раскрой на лазер/Лист 8 мм/

Мангал концепция 2014/Раскрой на лазер/Лист 8 мм/Раскладка 835х480.dxf

Мангал концепция 2014/Раскрой на лазер/Лист 8 мм/Раскладка 835х480.frw

Мангал концепция 2014/Решетка для дров _ 0045.06.00.000.cdw

Мангал концепция 2014/Ручка 1часть.m3d

Мангал концепция 2014/Ручка 2 часть.m3d

Мангал концепция 2014/Ручка для дверки-1.m3d

Мангал концепция 2014/Ручка для залоудаления.m3d

Мангал концепция 2014/Ручка для крышки откидной.m3d

Мангал концепция 2014/Ручка щеколды Мокрова.m3d

Мангал концепция 2014/Сборка Основы Мангала .x_b

Мангал концепция 2014/Сборка Верхней части с боковыми стенками.a3d

Мангал концепция 2014/Сборка Главная Мангал Универсальный.a3d

Мангал концепция 2014/Сборка Главная Мангал Универсальный.jpg

Мангал концепция 2014/Сборка Дверки 1.a3d

Мангал концепция 2014/Сборка Дверки 1.x_b

Мангал концепция 2014/Сборка колпака на трубу/

Мангал концепция 2014/Сборка колпака на трубу/Держатель для колпака.m3d

Мангал концепция 2014/Сборка колпака на трубу/Колпак.m3d

Мангал концепция 2014/Сборка колпака на трубу/Сборка колпака.a3d

Мангал концепция 2014/Сборка колпака на трубу/Сборка колпака.jpg

Мангал концепция 2014/Сборка колпака на трубу/Сборка колпака.x_b

Мангал концепция 2014/Сборка Наиглавнейшая 1.JPG

Мангал концепция 2014/Сборка Наиглавнейшая 2.JPG

Мангал концепция 2014/Сборка Наиглавнейшая 3.JPG

Мангал концепция 2014/Сборка Наиглавнейшая ракурс Мокрова.jpg

Мангал концепция 2014/Сборка Наиглавнейшая.a3d

Мангал концепция 2014/Сборка Наиглавнейшая.JPG

Мангал концепция 2014/Сборка Наиглавнейшая.x_b

Мангал концепция 2014/Сборка накладки на топку с ручками.a3d

Мангал концепция 2014/Сборка накладки на топку с ручками.x_b

Мангал концепция 2014/Сборка Накладки на топку.a3d

Мангал концепция 2014/Сборка ножки с платиком 1.a3d

Мангал концепция 2014/Сборка ножки с платиком 1_2.a3d

Мангал концепция 2014/Сборка ножки с платиком 1_3.a3d

Мангал концепция 2014/Сборка ножки с платиком 1_4.a3d

Мангал концепция 2014/Сборка Перегородки С направляющей.a3d

Мангал концепция 2014/Сборка Перегородки С направляющей.x_b

Мангал концепция 2014/Сборка Поддона для золоудаления Большой.a3d

Мангал концепция 2014/Сборка Поддона для золоудаления Большой.jpg

Мангал концепция 2014/Сборка Поддона для золоудаления Большой.x_b

Мангал концепция 2014/Сборка Поддона для золоудаления малаго.a3d

Мангал концепция 2014/Сборка Поддона для золоудаления малаго.x_b

Мангал концепция 2014/Сборка Рамки для Крышки откидной вариант №3.a3d

Мангал концепция 2014/Сборка Рамки для Крышки откидной вариант №3.jpg

Мангал концепция 2014/Сборка Рамки для Крышки откидной ракурс 2.jpg

Мангал концепция 2014/Сборка Рамки для Крышки откидной.a3d

Мангал концепция 2014/Сборка Ручки.a3d

Мангал концепция 2014/Сборка Ручки_5.a3d

Мангал концепция 2014/Сборка Ручки_5.jpg

Мангал концепция 2014/Сборка Самая последняя крышки Откидной с рамкой всборе.a3d

Мангал концепция 2014/Сборка Самая последняя крышки Откидной с рамкой всборе.x_b

Мангал концепция 2014/Сборка Трубы.x_b

Мангал концепция 2014/Сборка шарнира.a3d

Мангал концепция 2014/Сборка шарнира_6.a3d

Мангал концепция 2014/Сборка Шарнирчика d 15 L= 40.a3d

Мангал концепция 2014/Сборка Шарнирчика d 15 L= 40_1.a3d

Мангал концепция 2014/Стенка боковая 1.m3d

Мангал концепция 2014/Стенка боковая 2.m3d

Мангал концепция 2014/Торец.m3d

Мангал концепция 2014/труба вытяжки.m3d

Мангал концепция 2014/Трубка 15х15х1,5 L=30.m3d

Мангал концепция 2014/Трубка 15х15х1,5 L=370.m3d

Мангал концепция 2014/Трубка 15х15х1,5 L=690.m3d

Мангал концепция 2014/Трубка 20х20х1,5 L=1145.m3d

Мангал концепция 2014/Трубка 20х20х1,5 L=350.m3d

Мангал концепция 2014/Уголок 40х40 L=300.m3d

Мангал концепция 2014/Уклонная часть.m3d

Мангал концепция 2014/Чертежи/

Мангал концепция 2014/Чертежи/Ведомая часть шарнира _ 0045.01.02.002.cdw

Мангал концепция 2014/Чертежи/Ведомая часть шарнира _ 0045.03.01.01.002.cdw

Мангал концепция 2014/Чертежи/Ведущая часть шарнира _ 0045.01.02.001.cdw

Мангал концепция 2014/Чертежи/Ведущая часть шарнира _ 0045.03.01.01.001.cdw

Мангал концепция 2014/Чертежи/Заглушка гнутая торцевая _ 0045.04.00.004.cdw

Мангал концепция 2014/Чертежи/Зольник выдвижной дровяника _ 0045.05.00.000.cdw

Мангал концепция 2014/Чертежи/Зольник выдвижной жаровни всборе _ 0045.04.00.000.cdw

Мангал концепция 2014/Чертежи/Колпак трубы дымохода всборе _ 0045.08.00.000.cdw

Мангал концепция 2014/Чертежи/Крышка накрывная всборе _ 0045.03.00.000.cdw

Мангал концепция 2014/Чертежи/Лист нахлестный верхний _ 0045.03.00.001.cdw

Мангал концепция 2014/Чертежи/Мангал концепция 2014 _ 0045.00.00.000.cdw

Мангал концепция 2014/Чертежи/Направляющая задвижки тяги всборе _ 0045.01.01.000.cdw

Мангал концепция 2014/Чертежи/Ограничитель защелки _ 0045.01.00.008.cdw

Мангал концепция 2014/Чертежи/Основа мангала _ 0045.01.00.000.cdw

Мангал концепция 2014/Чертежи/Плита верхняя установочная _ 0045.07.00.000.cdw

Мангал концепция 2014/Чертежи/Протвень зольника _ 0045.04.00.003.cdw

Мангал концепция 2014/Чертежи/Протвень зольника дровяника _ 0045.05.00.001.cdw

Мангал концепция 2014/Чертежи/Рамка крышки _ 0045.03.01.000.cdw

Мангал концепция 2014/Чертежи/Решетка для дров _ 0045.06.00.000.cdw

Мангал концепция 2014/Чертежи/Ручей направляющей _ 0045.01.01.001.cdw

Мангал концепция 2014/Чертежи/Ручка защелки _ 0045.01.00.009.cdw

Мангал концепция 2014/Чертежи/Ручка зольника _ 0045.04.00.002.cdw

Мангал концепция 2014/Чертежи/Ручка крышки _ 0045.03.00.004.cdw

Мангал концепция 2014/Чертежи/Ручка плиты _ 0045.07.00.003.cdw

Мангал концепция 2014/Чертежи/Стяжка зольника поперечная _ 0045.05.00.002.cdw

Мангал концепция 2014/Чертежи/Труба дымоход всборе _ 0045.02.00.000.cdw

Мангал концепция 2014/Чертежи/Шарнир всборе _ 0045.01.02.000.cdw

Мангал концепция 2014/Чертежи/Шарнир всборе.cdw

Мангал концепция 2014/шарик для шарнира.m3d

Мангал концепция 2014/Шарниз верх.m3d

Мангал концепция 2014/Шарнир d 15 мм верх.m3d

Мангал концепция 2014/Шарнир Низ d 15 мм.m3d

Мангал концепция 2014/Шарнир низ.m3d
