Мангал складной из 1.5мм. стали

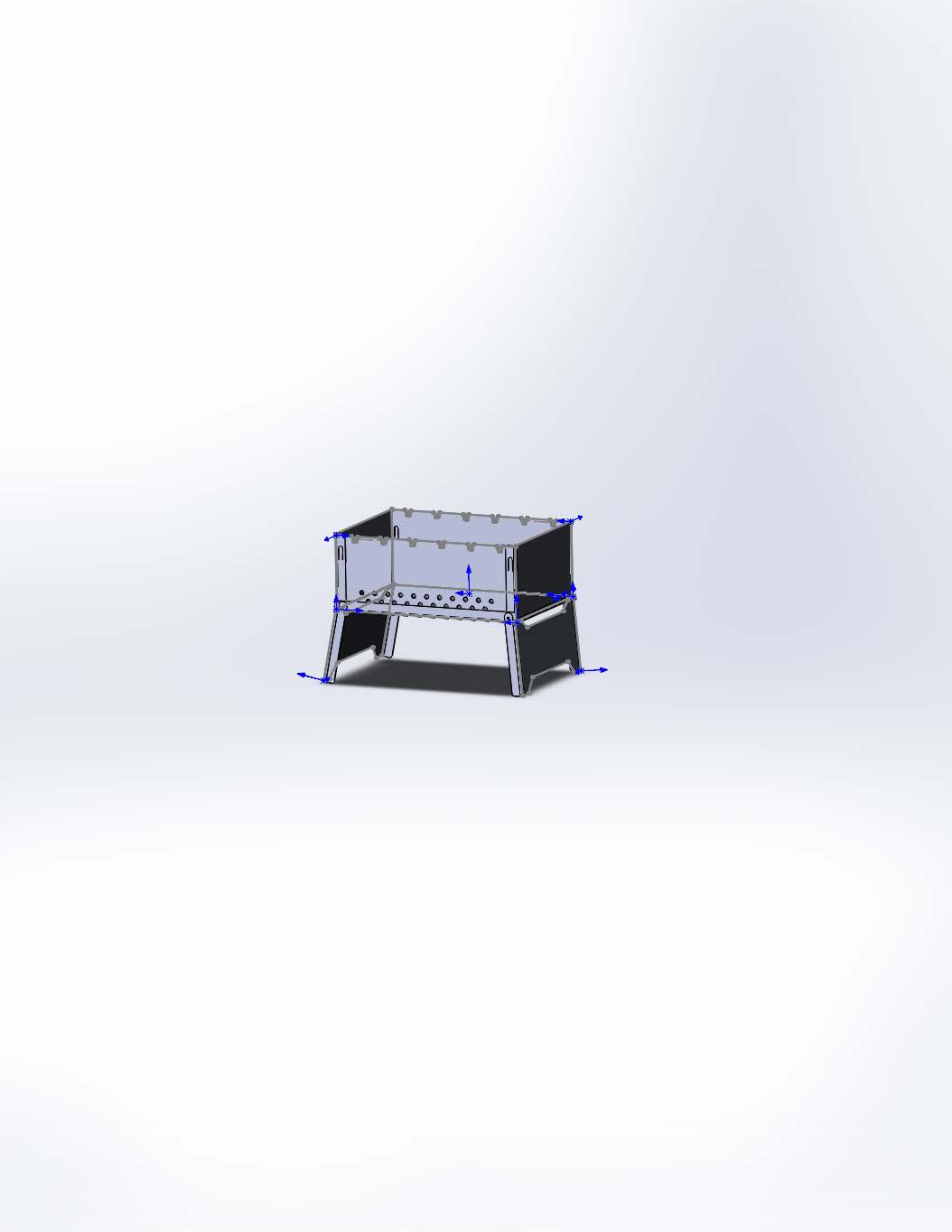

Мангал складной. Изготовлен из 1.5мм. стали. Детали вырезаются на лазерном станке в дальнейшем гнётся на листогибочном прессе.Развёртки рассчитаны под матрицу V12.

Состав: ЗD сборка +детали

Софт: SolidWorks 2016

Файлы:
Мангал складной1/
Мангал складной1/Развертка - Деталь2.DXF
Мангал складной1/Деталь7.SLDPRT
Мангал складной1/Сборка1.jpg
Мангал складной1/Развертка - Деталь3.DXF
Мангал складной1/Развертка - Деталь5.DXF
Мангал складной1/Деталь3.SLDPRT
Мангал складной1/Заклёпка тяговая.SLDPRT
Мангал складной1/Деталь2.SLDPRT
Мангал складной1/Сборка1.SLDASM
Мангал складной1/Деталь5.SLDPRT
Мангал складной1/Развертка - Деталь7.DXF
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
