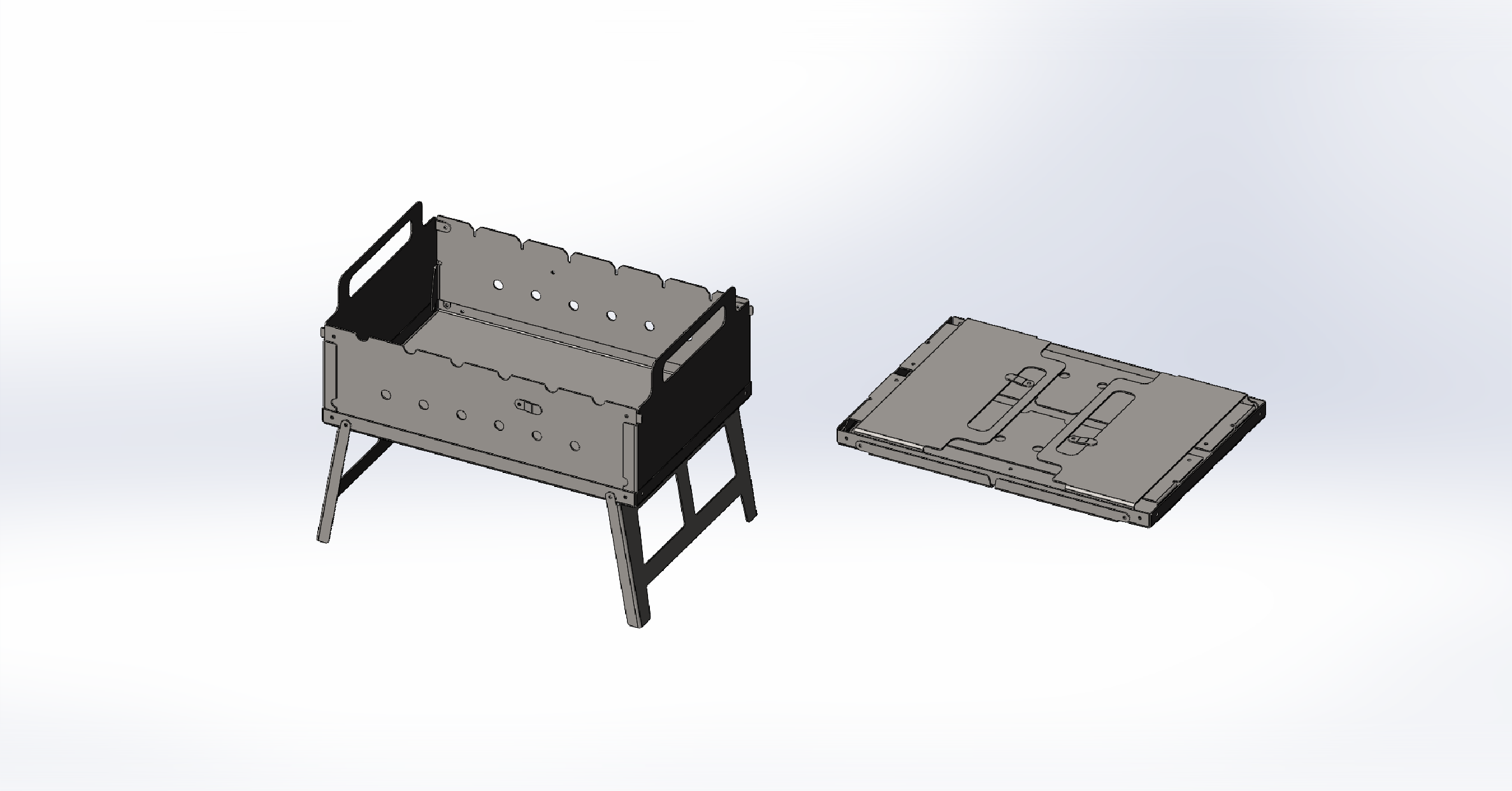

Мангал складной 517х354х402

Мангал складной. Собирается на вытяжных заклепках. Размеры в рабочем положении 517х354х402. В собранном 500х354х38,9. Толщина металла 2 мм.

Состав: 3D сборка без метизов, чертежи в формате SolidWorks, dxf развертки

Софт: SolidWorks 2020 SP4

Файлы:
Развертка - Основание.DXF
Развертка - Стойка.DXF
Основание.SLDDRW
Боковая панель малая.SLDDRW
Боковая панель малая.SLDPRT
Основание.SLDPRT
Стойка.SLDPRT
Фиксатор.SLDPRT
Мангал складной.SLDDRW
Мангал складной.SLDASM
Боковая панель.SLDDRW
Ограничитель.SLDDRW
Набор шампуров из нержавейки 450 мм 6 шт.SLDPRT
Фиксатор.SLDDRW
Развертка - Боковая панель.DXF
Развертка - Фиксатор.DXF
Стойка.SLDDRW
Ограничитель.SLDPRT
Ограничитель.DXF
Боковая панель.SLDPRT
Развертка - Боковая панель малая.DXF
Развертка - Боковая панель-01.DXF
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

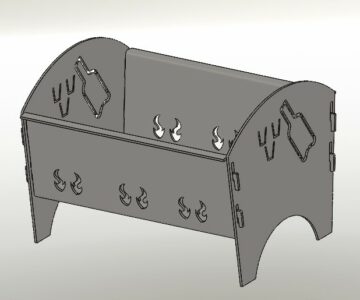

Мангал складной 260х500
Рейтинг: 40
Софт: КОМПАС-3D 16
Состав: 3D сборка
0
8
76
1617
Мангал складной 260х500

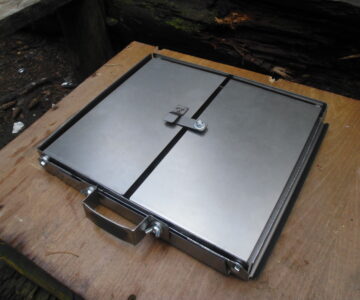

Мангал складной - дипломат
Рейтинг: 50
Софт: КОМПАС-3D 20
Состав: 3D сборка, чертеж деталей раск
0
0
2
202
Мангал складной - дипломат

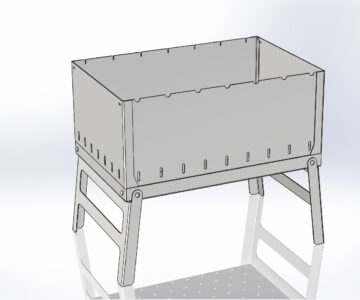

Складной мангал весом 6,38 кг
Рейтинг: 30
Софт: SolidWorks 2017 SP5
Состав: 3D сборка
6
14
24
1055
Складной мангал весом 6,38 кг

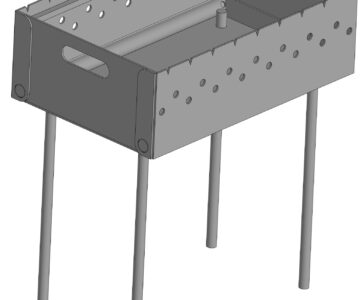

Мангал чемодан складной
