Мангал стационарный 300х800 с казаном

Мангал стационарный 300х800. Сталь толщиной 4 мм. На верху топки есть отверстие под казан. В сборке поставил одну ножку, так как кто-то может сделать их по-другому. Таким образом показал один из вариантов.

Состав: 3D сборка, Раскрой

Софт: SolidWorks 2016

Файлы:
Мангальчик (300х800)/
Мангальчик (300х800)/Детали/
Мангальчик (300х800)/Детали/диск Д300.SLDPRT
Мангальчик (300х800)/Детали/Топка.SLDPRT
Мангальчик (300х800)/Детали/Нога.SLDPRT
Мангальчик (300х800)/Детали/Основание.SLDPRT
Мангальчик (300х800)/Детали/330х150.SLDPRT
Мангальчик (300х800)/Детали/340х340.SLDPRT
Мангальчик (300х800)/Детали/Заглушка.SLDPRT
Мангальчик (300х800)/Детали/470х340 с отв на 90.SLDPRT
Мангальчик (300х800)/Сборка/
Мангальчик (300х800)/Сборка/мангальчик.SLDASM

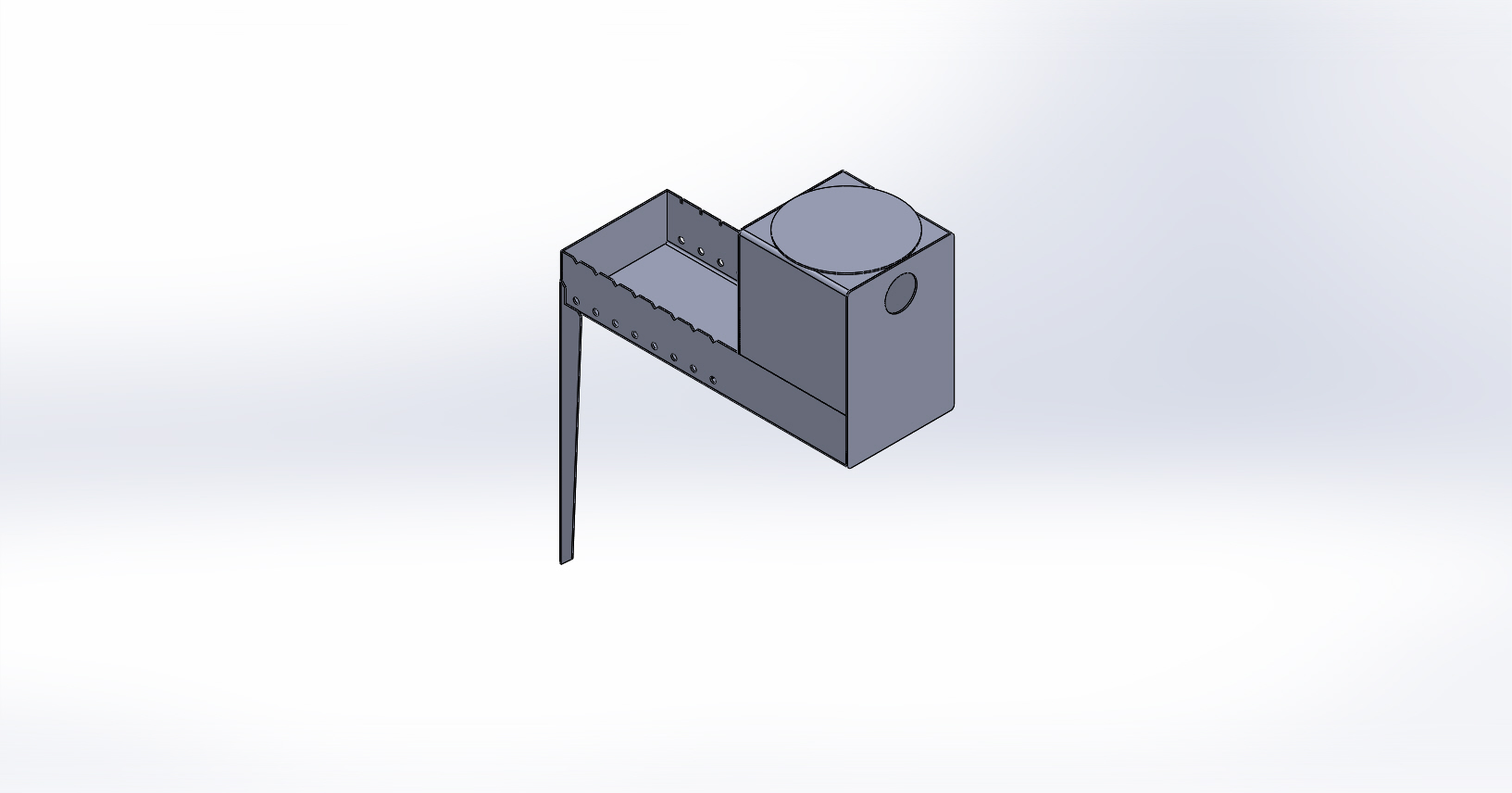

Мангальчик (300х800)/Сборка/мангальчик изометрия сзади.JPG
Мангальчик (300х800)/Сборка/мангальчик изометрия спереди.JPG
Мангальчик (300х800)/Раскрой/
Мангальчик (300х800)/Раскрой/4 мм/
Мангальчик (300х800)/Раскрой/4 мм/Основание.DXF
Мангальчик (300х800)/Раскрой/4 мм/Топка.DXF
Мангальчик (300х800)/Раскрой/4 мм/диск Д300.DXF
Мангальчик (300х800)/Раскрой/4 мм/Нога (4).DXF
Мангальчик (300х800)/Раскрой/4 мм/340х340.DXF
Мангальчик (300х800)/Раскрой/4 мм/470х340 с отв на 90.DXF
Мангальчик (300х800)/Раскрой/4 мм/330х150.DXF
Мангальчик (300х800)/Раскрой/4 мм/Заглушка.DXF
Мангальчик (300х800)/Чертежи/
Мангальчик (300х800)/Чертежи/Топка.PDF
Мангальчик (300х800)/Чертежи/Основание.SLDDRW
Мангальчик (300х800)/Чертежи/Нога.PDF
Мангальчик (300х800)/Чертежи/Нога.SLDDRW
Мангальчик (300х800)/Чертежи/Основание.PDF
Мангальчик (300х800)/Чертежи/Топка.SLDDRW
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
