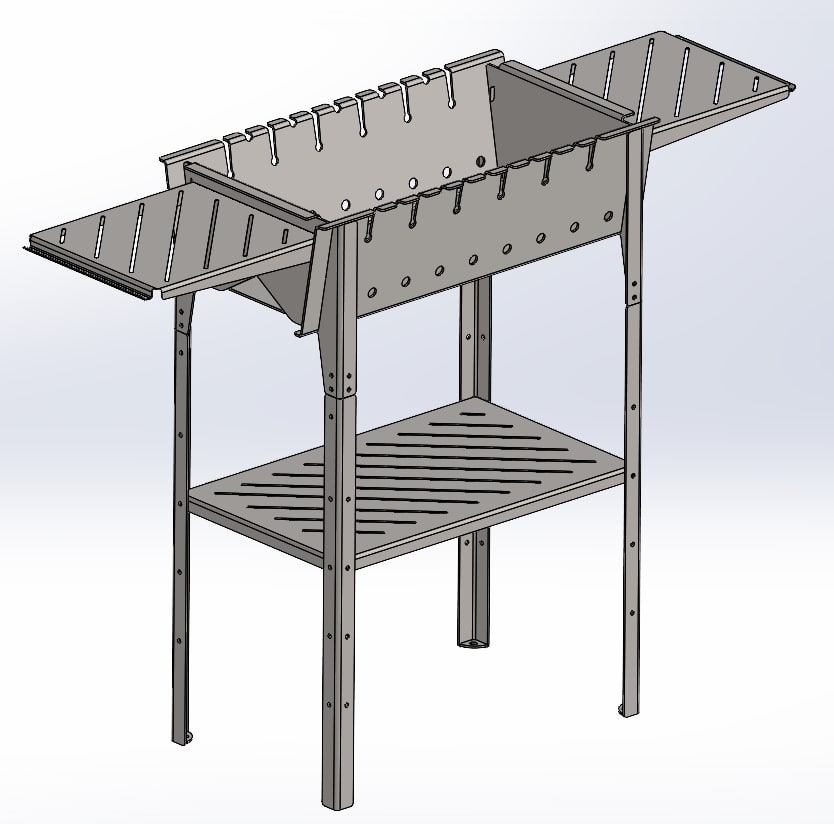

Мангал "STRONG"

Быстро-, легкоразъемный мангал. Выполнен из листа 3 мм толщиной методом гибки. Имеет расширенный комплект. Был выполнен в металле. Рабочий вариант.
Включает в себя мангал, ноги, крышку, подказанник, две боковые полки, нижнюю полку (предусмотрена возможность регулировки по высоте).
Имеет 2 основных режима работа - высокий (статичный) и низкий (для частых пикников).
Габаритные размеры: Д/Ш/В - 610 (1180 мм с учетом полок)/340/860 мм.

Состав: 3D Сборка, модели деталей, гибочные чертежи

Софт: SolidWorks 19 учебная

Файлы:

STRONGG/

STRONGG/Новая итерация МАНГАЛА 610/

STRONGG/Новая итерация МАНГАЛА 610/Днище.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Продольная крышка.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Нога.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/МАНГАЛ высокий.SLDASM

STRONGG/Новая итерация МАНГАЛА 610/МАНГАЛ низкий.SLDASM

STRONGG/Новая итерация МАНГАЛА 610/Полка верхняя.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Кочерга.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Крышка поддувала (изм.).SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Ухо крепления ног.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Thumbs.db

STRONGG/Новая итерация МАНГАЛА 610/Крышка.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Муфта.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Подказанник.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Полка.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Торцевая крышка.SLDPRT

STRONGG/Новая итерация МАНГАЛА 610/Крышка поддувала.SLDPRT

STRONGG/Чертежи (мангал)/

STRONGG/Чертежи (мангал)/Полка верхняя.SLDDRW

STRONGG/Чертежи (мангал)/Крышка.SLDDRW

STRONGG/Чертежи (мангал)/Полка.SLDDRW

STRONGG/Чертежи (мангал)/Нога.SLDDRW

STRONGG/Чертежи (мангал)/Крышка поддувала (изм.).SLDDRW

STRONGG/Чертежи (мангал)/Торцевая крышка.SLDDRW

STRONGG/Чертежи (мангал)/Муфта.SLDDRW

STRONGG/Чертежи (мангал)/Thumbs.db

STRONGG/Чертежи (мангал)/Крышка поддувала.SLDDRW

STRONGG/Чертежи (мангал)/Продольная крышка.SLDDRW

STRONGG/Чертежи (мангал)/Ухо крепления ног.SLDDRW

STRONGG/Чертежи (мангал)/Подказанник.SLDDRW

STRONGG/Чертежи (мангал)/Днище.SLDDRW

STRONGG/DXF (мангал)/

STRONGG/DXF (мангал)/Крышка (1,2 мм, Ст3, 1 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Торцевая крышка (3 мм, Ст3, 2 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Нога (3 мм, Ст3, 4 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Ухо крепления ног (3 мм, Ст3, 4 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Днище (3 мм, Ст3, 1 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Полка (1,5 мм, Ст3, 1 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Подказанник (2 мм, Ст3, 1 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Муфта (3 мм, Ст3, 4 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Полка верхняя (2 мм, Ст3, 2 шт, 3,1-1,6 мм).DXF

STRONGG/DXF (мангал)/Крышка поддувала (изм.) (2 мм, Ст3, 1 шт, 3,1 мм).DXF

STRONGG/DXF (мангал)/Продольная крышка (3 мм, Ст3, 2 шт, 3,1 мм).DXF
