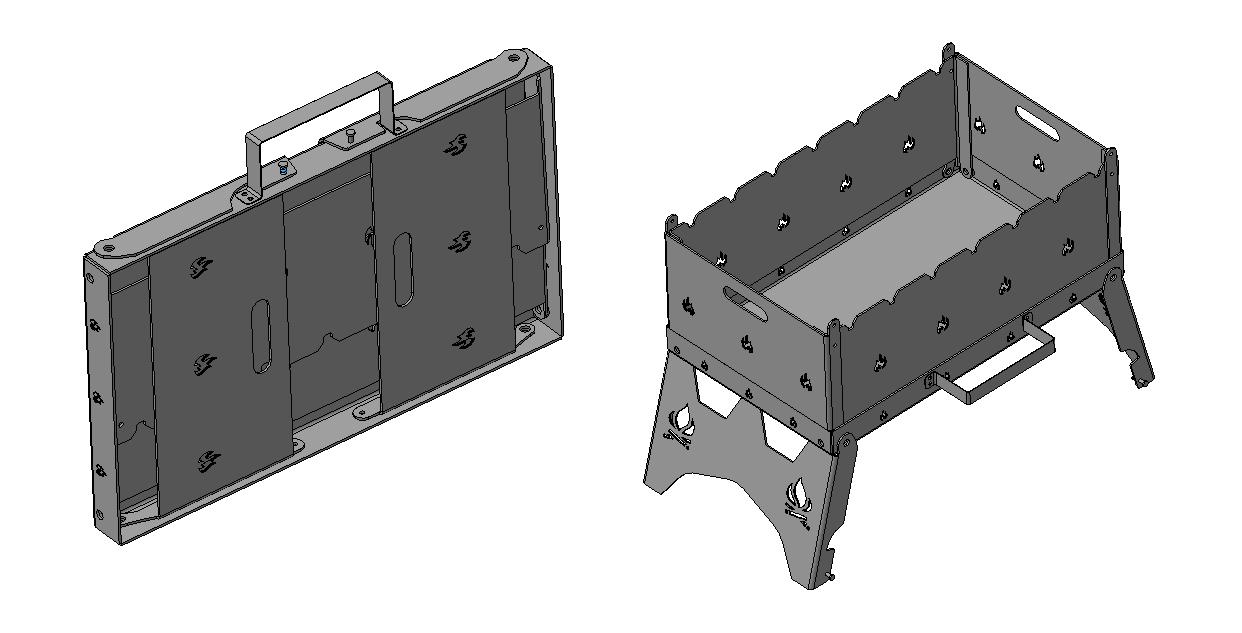

Мангал трансформер, предназначен для использования в уличных условиях, с целью компактности сделан сборно разборным, можно положить в багажник автомобиля и забыть про неудобства транспортировки. Сделан из Ст3 толщиной 2.5 , при необходимости можно использовать любую другую толщину по желанию заказчика.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал трансформер 2,5мм
Мангал трансформер 2,5мм
1
93
5063
117
5
30
Сообщить о проблеме
Автор
Макс
Донской
Дата
01.06.2020
Язык
Русский
Состав
3D сборка, Раскрой
Софт
КОМПАС-3D V16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
перед.m3d
-
Сборка рабочая.a3d
-
замок.m3d
-
-
вставка в крепеж шайба.m3d
-
чертеж.cdw
-
Сборка.a3d
-
боковые стенки.m3d
-
ножки.m3d
-
2,5 мм.m3d
-
крепеж в закрытом положении.jpg
-
2,5мм D16.frw
-
ручка.m3d
-
боковые меньшая.m3d
-
2,5мм D16.dxf
-
Сборка рабочая.jpg
-
Пружина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Сергей Клементьев
Андрей Головкин
Alex K
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте,а возможно гибы мангал узнать.каждой детали И ещё растояни от края до где происходит гиб
А раскрой тоже есть?
да, заявлен
В днище нет отверствий под фиксатор ножек
Здравствуйте. Какие размеры мангала?
Здравствуйте. Чемодан 305*500*43. Жаровня 300*500*190 + ножки примерно 190.
Добрый день
Спасибо большое за файл.
Не могли бы Вы пересохранить чертеж в 15 или 16, а то у меня не открывается . Пробовал через save raster rtw тоже.
сборку пересохранить в 15-ю версию нет возможности, но мы ее сохранили в степ. ну и два 2д файла в 15-ю. см. почту
