Мангал вертикальный двухсторонний

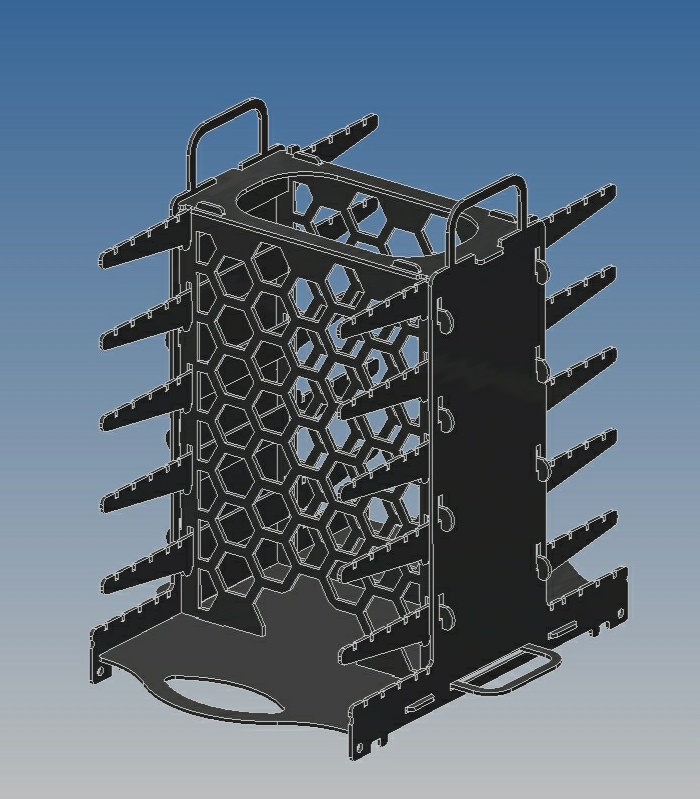

Мангал вертикальный двухсторонний сборно -разборный . Габариты 430х310 высота 520мм. В одной решётке прорезь для выгребания золы. Опоры для шампуров съёмные. Материал сталь толщиной 4мм (возможно рифлёная ,пазы с запасом).

Состав: Контуры dxf, 3d сборка

Софт: Autodesk Inventor 2013

Файлы:
MnV03-002.ipj
Mnv003-002.iam
111.dxf
OldVersions/
OldVersions/MnV03-002(bok).0001.ipt
OldVersions/MnV03-002(palka).0002.ipt
Mn03-002(01).dwg
Mn03-002(01).ipt
Mn03-002(03).ipt
MnV03-002(palka).ipt
Mn03-002(02).ipt
Mn03-002.ipt
DXF_MnV03-002/
DXF_MnV03-002/111.dxf
DXF_MnV03-002/Mn03-01(palka)_s4-10sht.DXF
DXF_MnV03-002/Mn03-01(bok)_s4-2sht.DXF
DXF_MnV03-002/Mn03-02_s4-1sht.DXF
DXF_MnV03-002/Mn03-04(01)_s4-1sht.DXF
DXF_MnV03-002/Mn03-04(02)_s4-1sht.DXF
MnV03-002(bok).ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
