Модель подарочная зерноуборочного комбайна

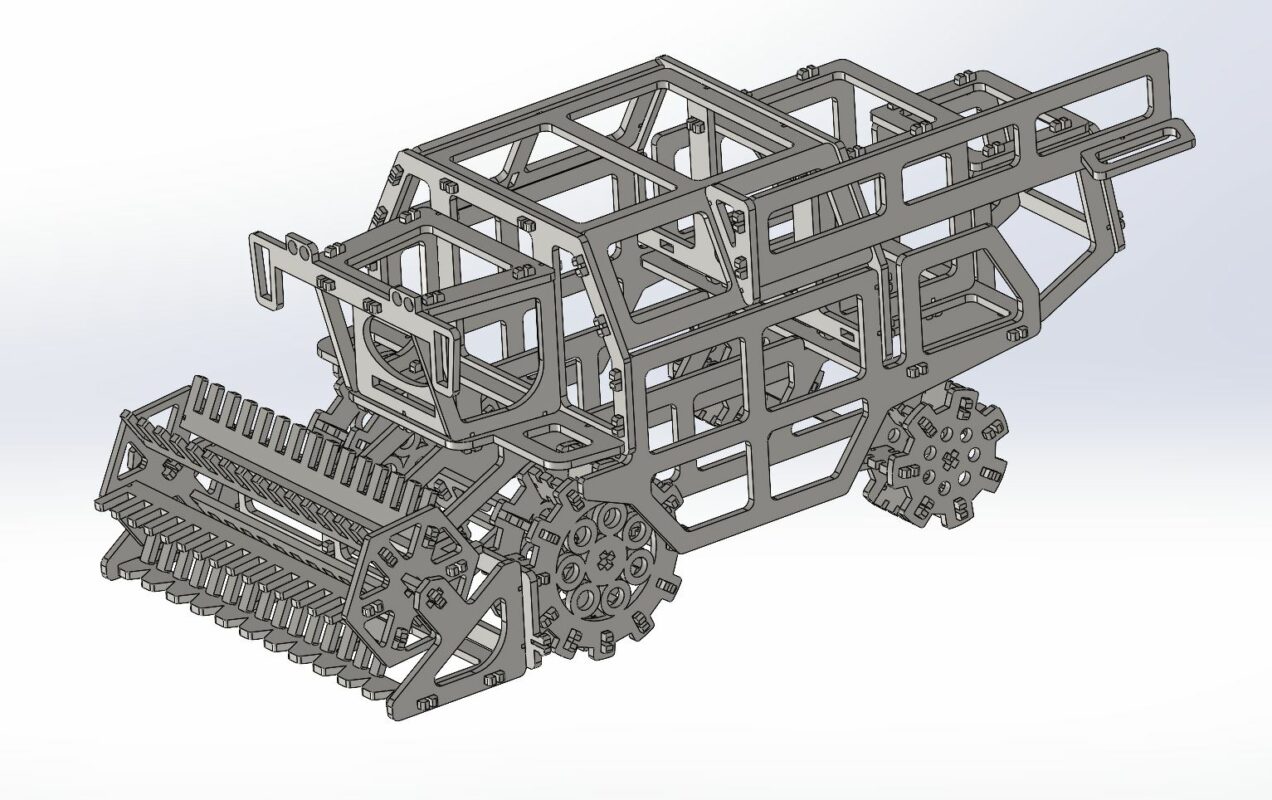

Модель авторская, габаритная в масштабе 1:30, собирается из деталей на специальных замках. Детали из листа толщиной 2 мм, все плоские. Количество оригинальных деталей по номенклатуре - 28. Внутрь бункера возможна установка подарочных экземпляров. Данная модель подойдет в качестве подарка любому специалисту, занятому в сфере машиностроения и сельского хозяйства. Конструктор, пазл.

Состав: 3D сборка из 28 деталей с историей построения

Софт: SolidWorks 2022 SP05

Файлы:
Боковина бункера.SLDPRT
Боковина выгрузки.SLDPRT
Боковина жатки.SLDPRT
Боковина мотовила.SLDPRT
Боковина моторки.SLDPRT
Выгрузной шнек.SLDPRT
Граблина.SLDPRT
Дверь кабины.SLDPRT
Дно жатки.SLDPRT
Дно моторной установки.SLDPRT
Задняя стенка кабины.SLDPRT
Зеркала.SLDPRT
Капот ИРС.SLDPRT
Капот.SLDPRT
Каркас жатки.SLDPRT
Каркас.SLDPRT
Кожух выгрузки.SLDPRT
Колесо ведущее.SLDPRT
Колесо управляемое.SLDPRT
Крыша бункера.SLDPRT
Крыша кабины.SLDPRT
Крыша моторки.SLDPRT
Мост ведущий.SLDPRT
Мост управляемый.SLDPRT
Мотовило.SLDASM
Перемычка колеса.SLDPRT
Перемычка мотовила.SLDPRT
Площадка.SLDPRT
Пульт управления.SLDPRT
Сборка колеса ведущего.SLDASM
Сборка колеса управляемого.SLDASM
Сборка комбайна.SLDASM
Сборка комбайна.SLDDRW
DXF/Плоский массив - Боковина бункера.DXF
DXF/Плоский массив - Боковина выгрузки.DXF
DXF/Плоский массив - Боковина жатки.DXF
DXF/Плоский массив - Боковина мотовила.DXF
DXF/Плоский массив - Боковина моторки.DXF
DXF/Плоский массив - Выгрузной шнек.DXF
DXF/Плоский массив - Граблина.DXF
DXF/Плоский массив - Дверь кабины.DXF
DXF/Плоский массив - Дно жатки.DXF
DXF/Плоский массив - Дно моторной установки.DXF
DXF/Плоский массив - Задняя стенка кабины.DXF
DXF/Плоский массив - Зеркала.DXF
DXF/Плоский массив - Капот ИРС.DXF
DXF/Плоский массив - Капот.DXF
DXF/Плоский массив - Каркас жатки.DXF
DXF/Плоский массив - Каркас.DXF
DXF/Плоский массив - Кожух выгрузки.DXF
DXF/Плоский массив - Колесо ведущее.DXF
DXF/Плоский массив - Колесо управляемое.DXF
DXF/Плоский массив - Крыша бункера.DXF
DXF/Плоский массив - Крыша кабины.DXF
DXF/Плоский массив - Крыша моторки.DXF
DXF/Плоский массив - Мост ведущий.DXF
DXF/Плоский массив - Мост управляемый.DXF
DXF/Плоский массив - Перемычка колеса.DXF
DXF/Плоский массив - Перемычка мотовила.DXF
DXF/Плоский массив - Площадка.DXF
DXF/Развертка - Пульт управления.DXF
