Перфопанель для инструмента

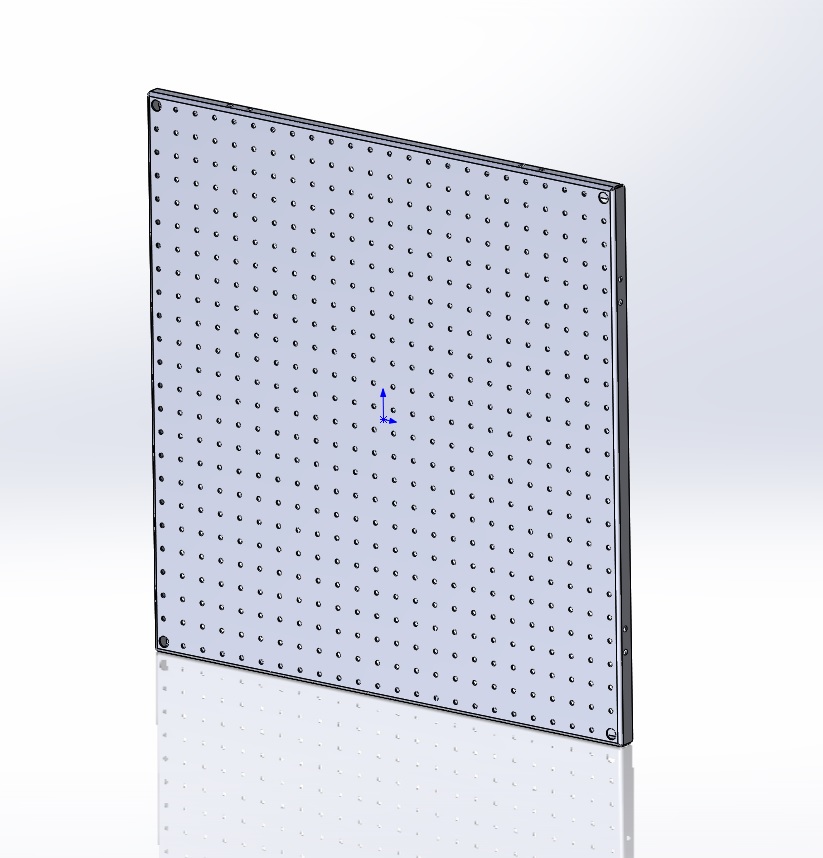

Перфопанель для инструмента, чертеж на лазер. Размер 600х600х20 мм, размер сетки 25х25 мм, диаметр отверстий 5 мм. Материал сталь, толщина 1.5 мм (в 3D модели). Перфопанель загнута со всех сторону на 90 градусов для жесткости, а так же для крепления друг к другу через сквозные отверстия в торцах (гнуть по линиям гиба, либо просто убрать часть загибов в DXF чертеже). Можно подвесить на стену через 4 сквозные отверстия в углах панели. Используется для крепления рабочего инструмента, крепления всего чего взбредёт в голову. Для крепления инструмента желательно использовать самодельные/покупные крючки, направляющие крепления.

Состав: 3D модель одной деталью Язык документа

Софт: SolidWorks 2015 SP5

Файлы:

Каталог / Модели для станков ЧПУ / Перфопанель для инструмента

Перфопанель 600х600х20.SLDPRT
Перфопанель 600х600х20.DXF
