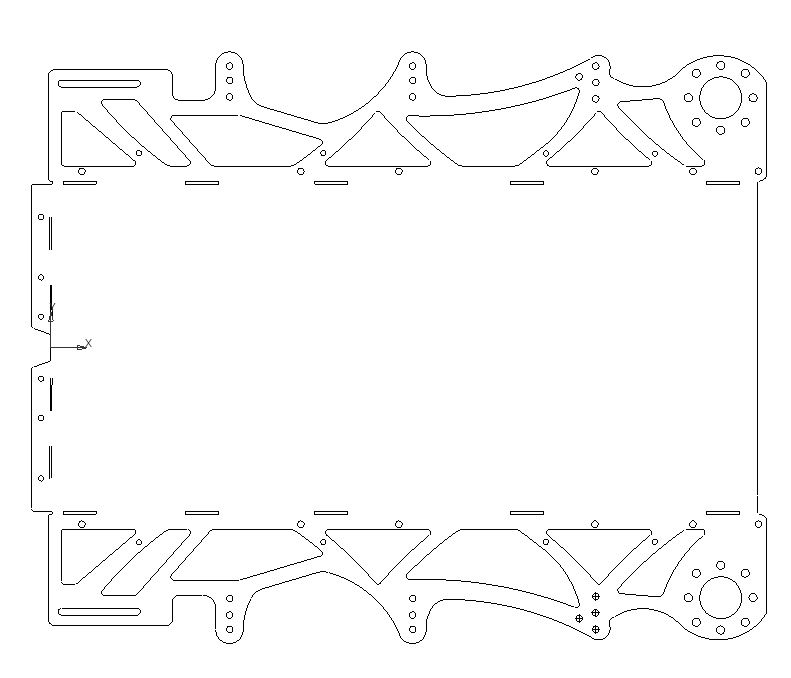

Раскрой рамы для лазерной резки гусеничного модуля мотобуксировщика. Гусеница буран 500-48 (2424) звена, валы буран, три тележки. В собранном виде длинна 1081 мм. толщина металла 4 мм. Три гиба 90 градусов.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Раскрой гусеничного модуля мотобуксировщика (гусеница буран 500-48 (2424) звена)
Раскрой гусеничного модуля мотобуксировщика (гусеница буран 500-48 (2424) звена)
2
8
740
14
2
20
Сообщить о проблеме
Автор
Andrey Veshnyakov
Дата
21.04.2025
Язык
Русский
Состав
контур
Софт
DXF
Отзывов пока нет
Содержимое архива
-
48х500х2424.dxf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Mohamed Shorbila
user-3595367
Иван Дубровин
Сергей Неустроев
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Возможно другие размеры , для изготовления мотособак?
А есть фото собранного буксировщика на этой раме ? Хотелось бы посмотреть.
Добрый день. Именно на эту нет. Есть с гусянкой буран 380-43 звена.
здравствуйте , а есть ли чертеж данной модели?
Перейти
Остальное на месте подгонял, приваривал.
Очень круто. Если не сложно можете подсказать на сколько увеличить длину? мне надо под гусянку 3999
Теоретически получается 79 звеньев. На 73 (3689) звена у меня модуль получился 1871 мм длинной.
ИТОГО: если шаг 50,5, нужно добавить 6 звеньев и разделить на 2;
+152 мм к 1871 мм.
Благодарю
