Струбцина f-образная с возможностью выбора длины направляющей

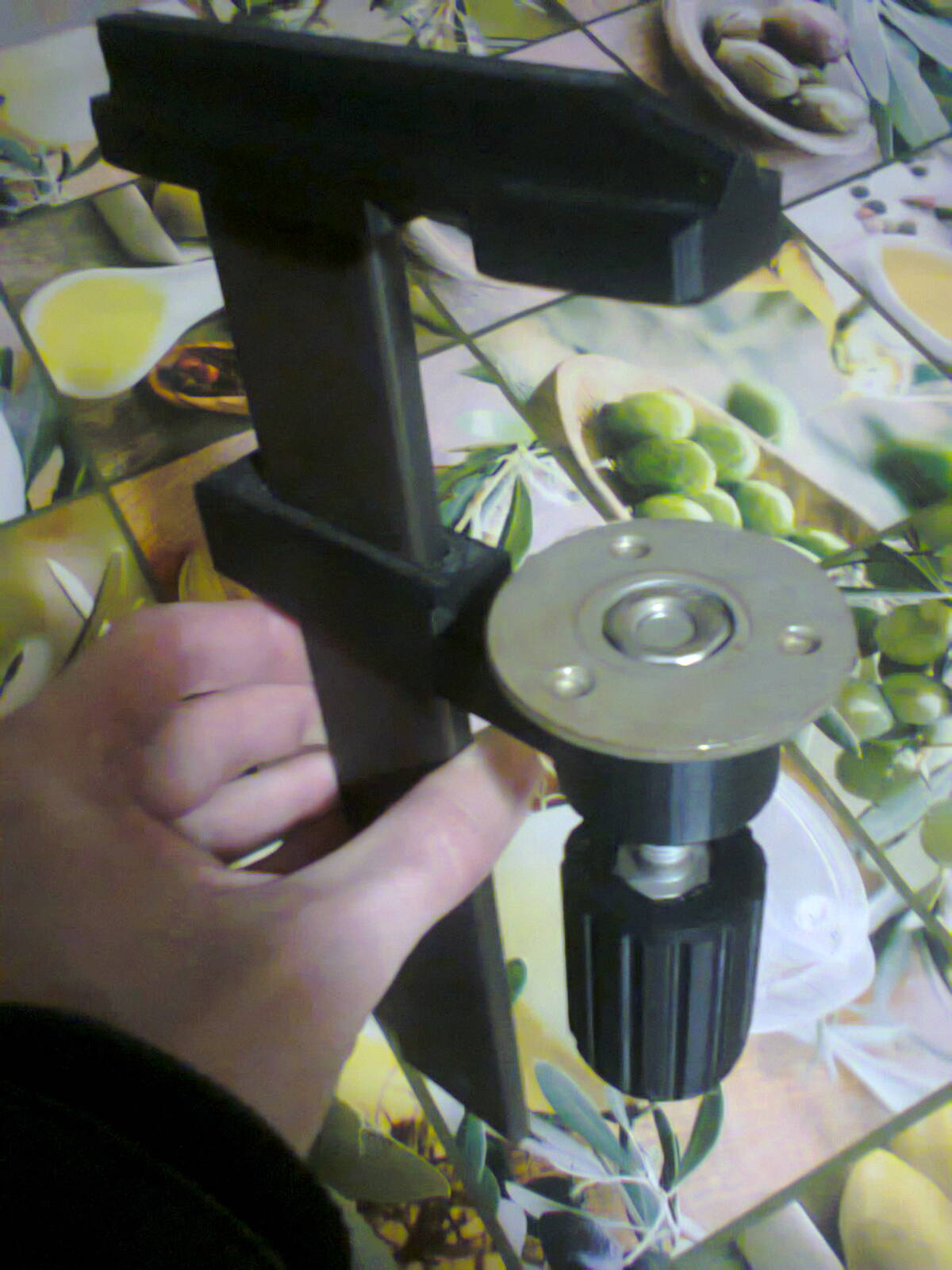

Модель струбцины для печати на принтере:
В ней 3 файла формата stl открытых
для редактирования, а так же г-код для печати.
Кто разбирается, подкорректирует под свой пластик и нужды.
Для сборки струбцины понадобится 3 гайки м10, болт м10 длиной 60-70 мм с полной резьбой(можно длинее),
полоса стальная(в данной случае 6 мм толщиной, 250 мм длиной и 40 мм шириной)
Детали изготавливались из пластика АБС слоем 0.3 мм и процентом заполнения 30%,
температура первого слоя 245 и стол 110, последующих - 225 на экструдер и 105 на стол
Затем гайки предварительно прогревались на плите и вплавлялись в детали, обеспечивая "мертвую" посадку
Полоса по которой ходит подвижная часть вплавлялась в неподвижную часть струбцины,
в ручку-барашек вплавлялась шляпка болта
Для прижима использовал гайку прихваченную сваркой к шайбе, за счет чего площадь зажима увеличилась
Размеры паза можно подкорректировать в солиде, за счет чего можно применить в качестве направляющей любую полосу или даже трубу, будь то круглая или профильная.

Состав: Модели Язык документа

Софт: SolidWorks 2019

Файлы:

Каталог / Модели для станков ЧПУ / Струбцина f-образная с возможностью выбора длины направляющей

Новая папка\Glyhaj.gco
Новая папка\Podvig.gco
Новая папка\Глухая.SLDPRT
Новая папка\Глухая.STL
Новая папка\крутилка.SLDPRT
Новая папка\крутилка.STL
Новая папка\Подвижная.SLDPRT
Новая папка\Подвижная.STL
Новая папка\Фото2120.jpg
Новая папка\Фото2121.jpg
Новая папка\Фото2122.jpg
Новая папка\Фото2123.jpg
Новая папка\Фото2129.jpg
Новая папка\Фото2131.jpg
Новая папка\Фото2132.jpg
Новая папка
