Защитная решетка для водометного движителя с диаметром импеллера до 160 мм. для защиты от попадания инородных предметов в импеллер

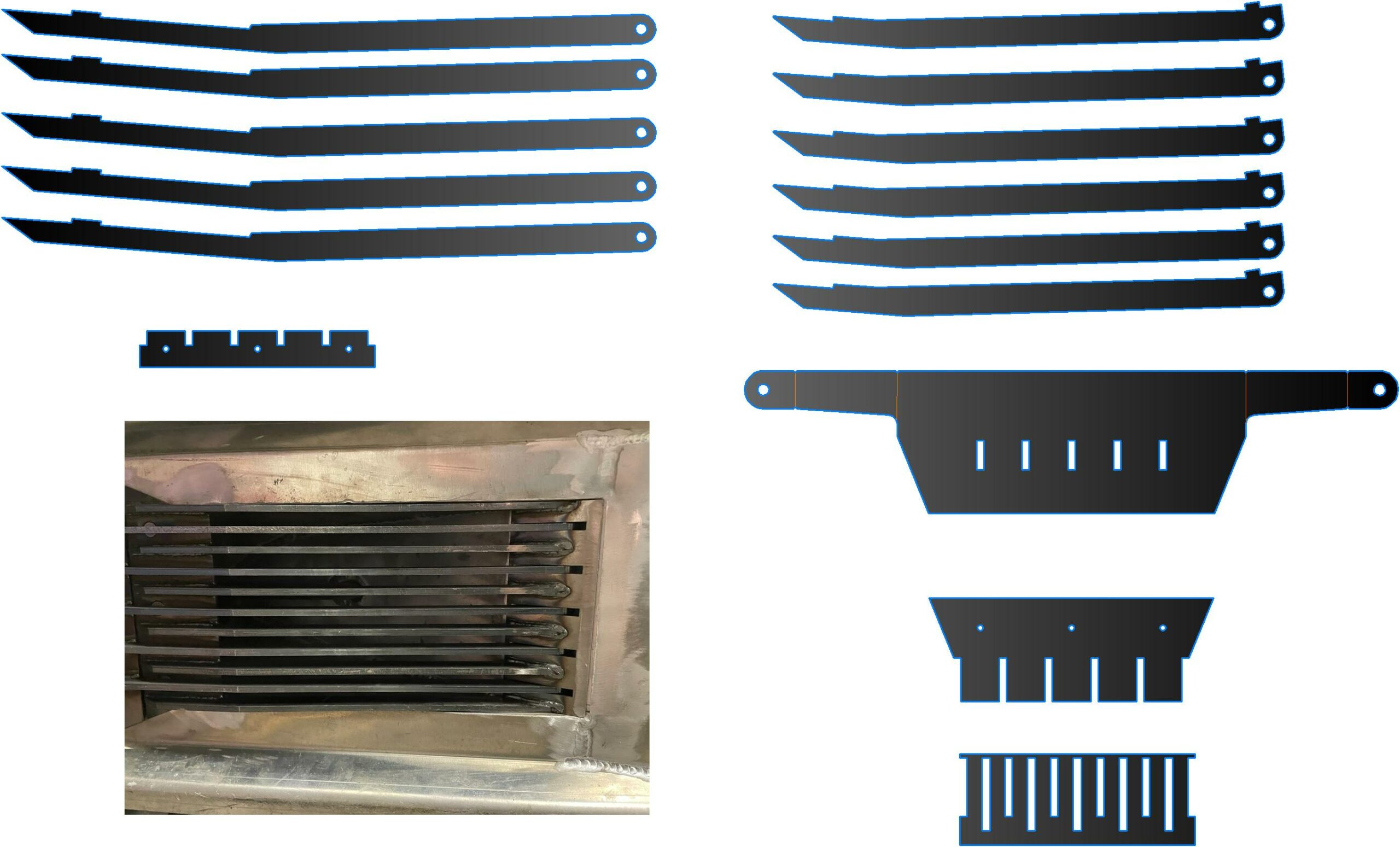

Размеры, длинна 550 мм. ширина 200 мм. толщина собранного изделия 45 мм., толщина защитных подвижных и статических пластин 5 мм. толщина элементов крепления 4 мм. Раскрой подразумевает сборку по системе шип/паз для простой сборки и минимизации деформаций в процессе сварки. Предпочтительный материал Hardox 450
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Защитная решетка для водомета (раскрой)
Защитная решетка для водомета (раскрой)
0
5
160
2
0
50
Автор
Андрей
Свинцов
Дата
22.11.2022
Язык
Русский
Состав
раскрой для станка
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
Педальная решетка 155мм.frw
-
Педальная решетка 155мм.jpg
-
Педальная решетка 155мм.dxf
-
