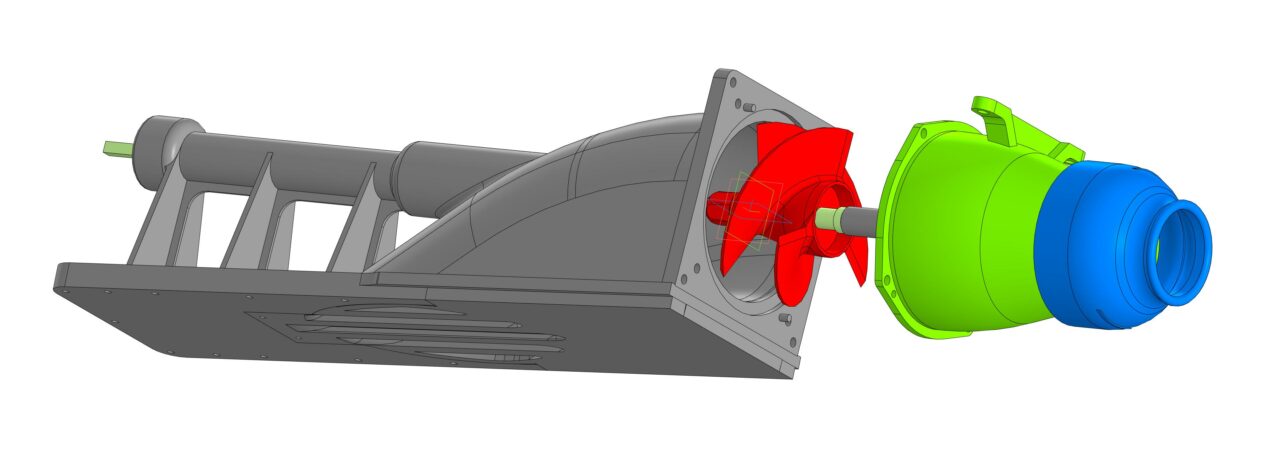

Копия водомета yamaha. Водовод, корпус импеллера, импеллер, спрямляющий аппарат, сопло.
- Главная -
- Чертежи -
- Транспорт -
- Водный транспорт и судостроение -
- Водомет Yamaha
Водомет Yamaha
0
32
3162
21
10
200
Автор
Ivan
Sidorets
Дата
29.03.2021
Язык
Русский
Состав
3D сборка, с моделями деталей
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
-
Сборка водомет.1.jpg
-
01Водовод.m3d
-
11Заглушка подшипника водомета.m3d
-
Сборка водомет1.jpg
-
07Втулка вала.m3d
-
02решетка водовода.m3d
-

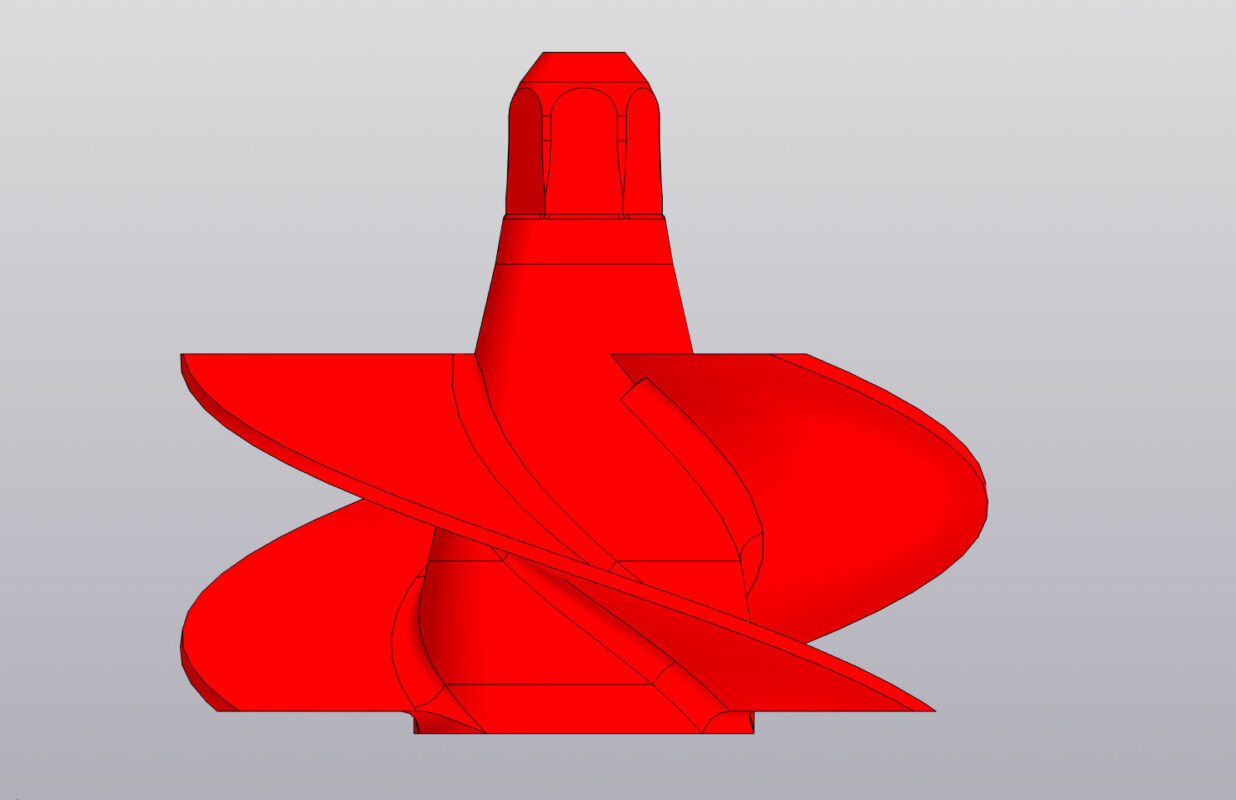

03импеллер.m3d
-
06спрямляющий аппарат.m3d
-
Сборка водомет.jpg
-
08Обтекатель.m3d
-
04Вал.m3d
-
Сборка водомет.a3d
-
05корпус импеллера без кольца.m3d
-
10поворот сопла горизонтальный.m3d
-
09Сужающий аппарат.m3d
-
Сборка водомет1.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
10
Чтобы оставить комментарий, необходимо войти
я новечек в этом деле, мучуюсь немогу отпечатать перегоняю в Gcod принтер ерунду печатает. принтер взял neptune 3 pro жалко что нет готовых файлов
Здравствуйте, я уже скачал чертеж и хотел бы уточнить 3д модель рисовалось с оригинального водометного движителя ямаха?
или же были изменения
1 уж очень волнует диаметр вала всего 13 мм
2 хотел бы узнать что за модель гидроцикла
заранее спасибо)
Добрый день. Рисовал не с оригинала по картинкам. Оригинал был только имреллер. Модель гидроцикла не помню.

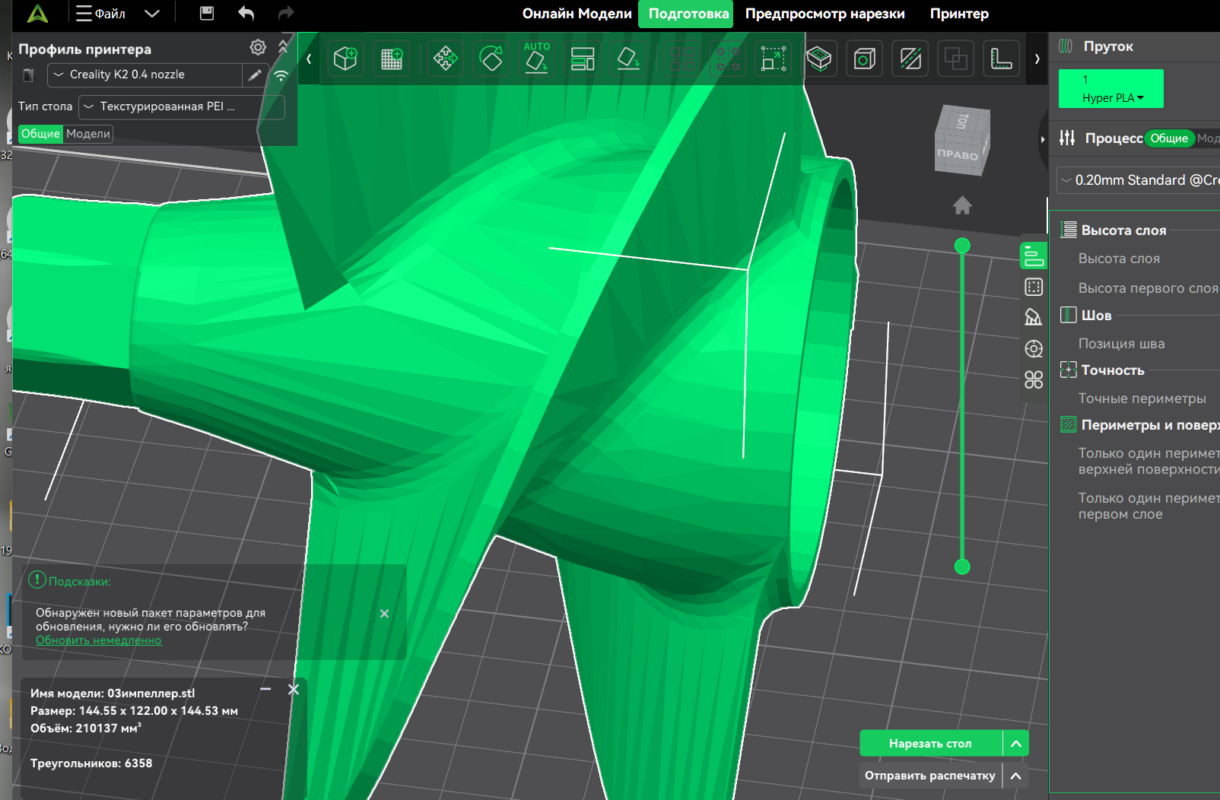

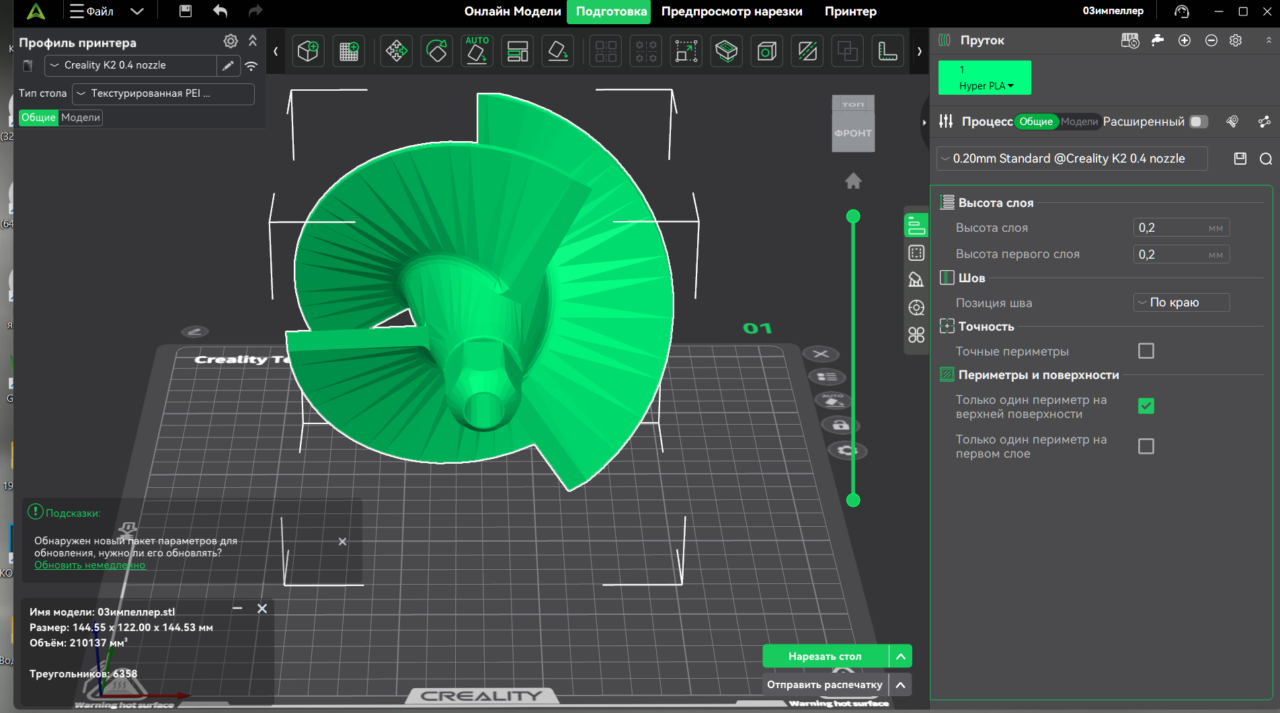

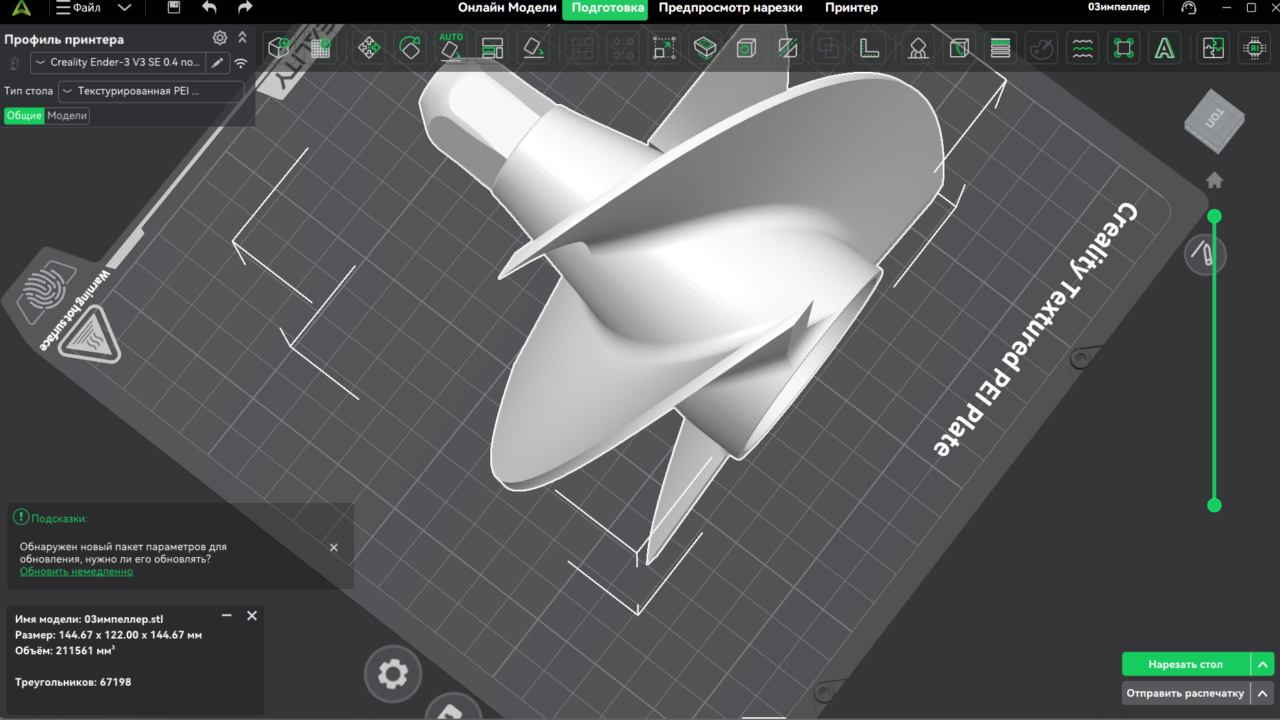

Уточните пожалуйста максимальную длину самой большой детали. Можно ли напечатать на принтере 180х180х180мм
Уточните пожалуйста диаметр импеллера.
В модели 144,68
Спасибо, у файла есть возможность редактирования масштаба? Этот очен большой для моих нужд.
Все CAD файлы можно редактировать, для этого они и существуют. В частности тут ПО КОМПАС-3D, есть команда моделирование - масштабировать. Единственное что наверное придется масштабировать все детали сборки по отдельности а не сборку целиком. Или сохранять сборку как одну деталь в степ, надо смотреть варианты в зависимости от задачи.
Как можно увидеть габаритные размеры водомета и ф импелер. Хочу скачать но не знаю подойтет ли он для меня, спасибо!!
общая длина 1040 мм
