12-ти этажное здание с полным каркасом и монолитным ребристым перекрытием с плитами опертыми по контуру в г.Екатеринбург

Новосибирский государственный архитектурно-строительный университет (Сибстрин);
Кафедра железобетонных конструкции,
Выпускная квалификационная работа
Тема: 12-ти этажное здание с полным каркасом и монолитным ребристым перекрытием с плитами опертыми по контуру в г.Екатеринбург,
Новосибирск – 2016
Целью данной выпускной квалификационной работы является разработка объемно – планировочного решения, железобетонных конструкций и технологии возведения 12-ти этажного офисного здания с техническим этажом, служебными помещениями и архивами по улице Чайковского, Центрального района, города Екатеринбург.

Оглавление
1. Архитектурный раздел . 3
1.1 Введение. 3
1.2 Исходные данные для проектирования. 3
1.3Стройгенплан. 4
1.4 Объемно-планировочные решения 7
1.5 Конструктивные решения 8
2 Конструктивный раздел 10
2.1. Конструктивные решения. 10
2.2. Нагрузки и воздействия 10
2.3. Моделирование в ВК SCAD 11.5. 15
2.4. Конструирование плиты перекрытия 30
2.5 Проверка плиты перекрытия на образование трещин 33
2.6 Конструирование колонны 36
3 Организация и технология строительства 39
3.1 Определение объема работ 39
3.2 Выбор методов производства 41
3.3 Подбор крана 41
3.4 Подбор автотранспортных средств 45
3.5 Оборудование для уплотнения бетонной смеси 46
3.6 Технология выполнения работ 47
3.7 Производственная калькуляция 56
3.8 Календарный график 59
3.9 Безопасность производства работ 61
3.10 Расчет осветительных приборов 64
3.11 Экспликация временных зданий и сооружений 65
4 Охрана труда на предприятии 67
4.1 Ответственность за нарушение требований ОТ 67
4.2 Инструкция по технике безопасности для бетонщиков 69
5 Список литературы 77

Примечание: Некоторые формулы в записке в виде картинок

Состав: Пояснительная записка: архитектурный раздел, конструктивный раздел, Организация и технология строительства,Охрана труда на предприятии, чертежи Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / 12-ти этажное здание с полным каркасом и монолитным ребристым перекрытием с плитами опертыми по контуру в г.Екатеринбург

Моделирование в SCAD.SPR

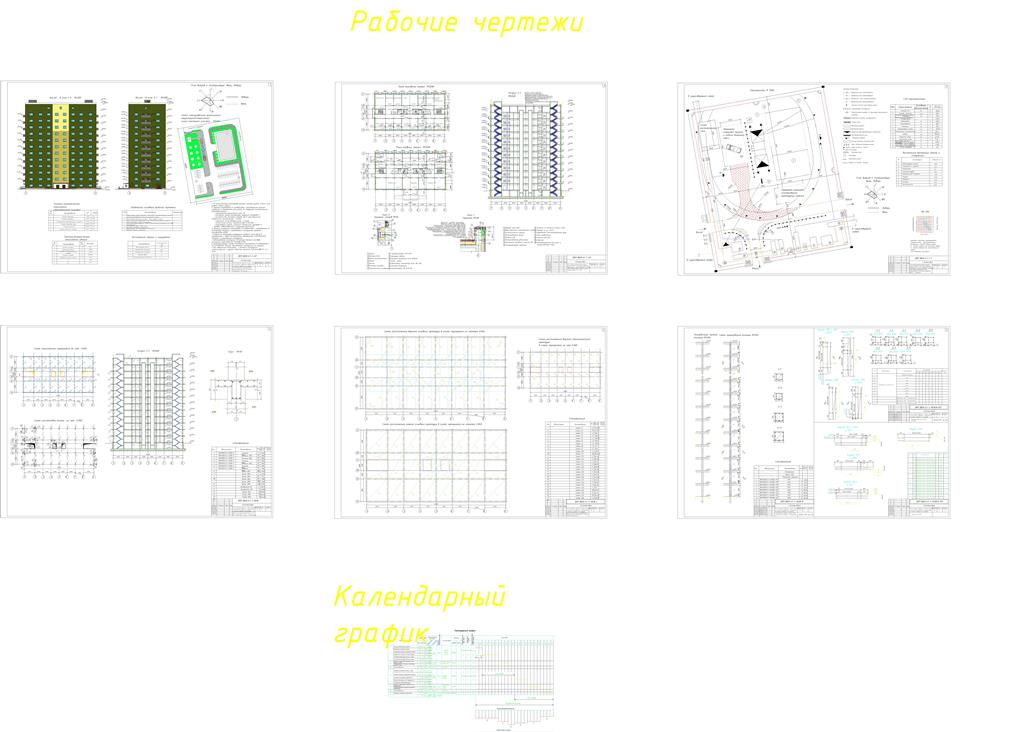

Рабочие чертежи ВКР.ЖБК.41.dwg
ВКР.ЖБК.41-ПЗ.Р\ВКР.ЖБК.41-ПЗ.Р.doc
ВКР.ЖБК.41-ПЗ.Р\ЗАДАНИЕ.doc
ВКР.ЖБК.41-ПЗ.Р\ОГЛАВЛЕНИЕ.docx
ВКР.ЖБК.41-ПЗ.Р\ТИТУЛЬНЫЙ ЛИСТ.docx
ВКР.ЖБК.41-ПЗ.Р
