Несущие конструкции пятиэтажного здания с полным каркасом

Казанский федеральный университет
Кафедра промышленное и гражданское строительство и строительные материалы
Курсовой проект по дисциплине «Железобетонные и каменные конструкции»
На тему: «Несущие конструкции многоэтажного здания с полным каркасом»
Набережные Челны 2018

Исходные данные
Сетка колонн 6,1*8,2м
Длина здания 24,4 м
Ширина здания 24,6 м
Высота здания 4,2 м
Число этажей 5
Тип плиты ребристая
Форма поперечного сечения ригеля прямоугольник
Консоль колонн с вутами
поперечное сечение колонн 400х400 мм
класс бетона сборной конструкции В30
класс напрягаемой арматуры А600
Способ натяжения напрягаемой арматуры механический
класс бетона монолитного перекрытия В25
Снеговой район - 2
Сопротивление грунта ( нормативное) 240

В данной работе рассматриваются несущие конструкции многоэтажного здания с полным каркасом.
Графическая часть содержит все чертежи конструкций,которые необходимы при строительстве железобетонного промышленного здания

Содержание
Проектирование конструкций сборного перекрытия
Расчет предварительно напряженной ребристой плиты
Расчет и конструирование ригеля
Расчет и конструирование средней колонны
Расчет короткой консоли колонны с вутами
Расчет фундамента под колонну
Проектирование монолитного перекрытия
Список литературы

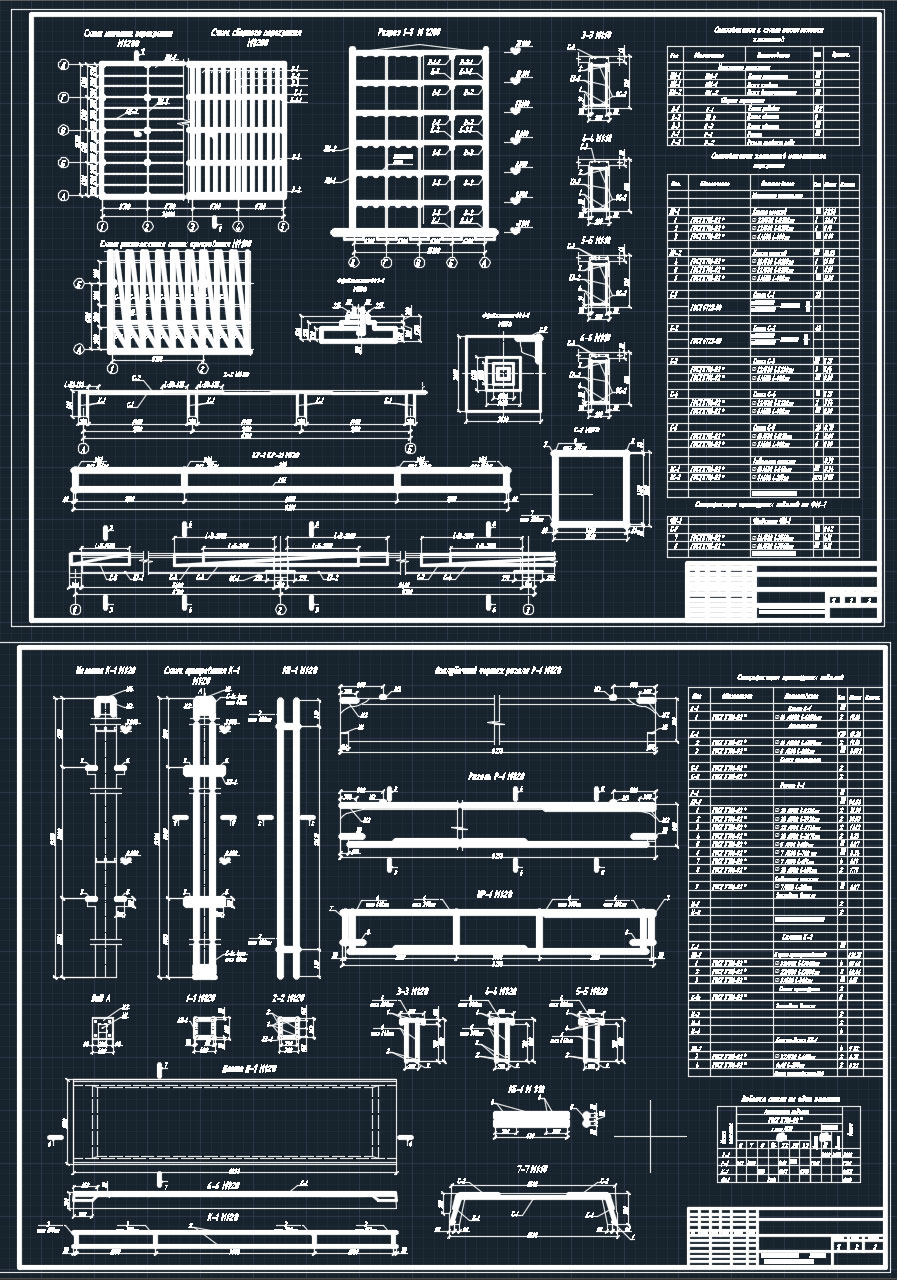

Состав: 2 листа чертежей: Схема расположения элементов; Фундамент Ф-1; Монолитное перекрытие; Схема раскладки сеток, Колонна К-1; Ригель Р-1; Плита П-1; Выборка стали на один элемент, ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Несущие конструкции пятиэтажного здания с полным каркасом

мой.dwg
Курсач.docx
