Проектирование и расчёт конструкций одноэтажного промышленного здания с полным каркасом

ВлГУ
Кафедра СП
Курсовая работа по дисциплине: Металлические конструкции
Тема:«Проектирование и расчёт конструкций одноэтажного промышленного здания с полным каркасом».
Владимир 2016

l_1=l_f+(l_b-h_(b_c ) )=0,9+(9,8-1,5)=9,2 м;
l_1 – высота подкрановой части колонны;
l_f – заглубление низа базы колонны по отношению к полу цеха (принимаем равное 0,9 м);
l_b – высота от пола до головки кранового рельса ( по заданию = 9,8 м)
h_(b_c )–высота подкрановой балки;
h_(b_c )=(1/8…1/10)•B=12/8=1,5 м,
B– шаг колонн
l_2=h_с+h_(b_c )+a_1=4 + 1,5 + 0,6 = 6,1 м
l_2 – высота от консоли до низа стропильной конструкции;
h_с – габартиный размер крана по высоте (вверх)
a_1 – расстояние от верха габарита крана до низа стропильной конструкции
(принимаем в соответствии с ГОСТ равное 600 мм)
Полная высота помещения:
H=l_1+l_2-l_f=9,2+6,1-0,9=14,4 м
Принимаем H = 14,4 м (в соответствии с «Основными положениями по унификации», кратно 1,8).
Тогда полная длина колонны равна:
lк = 14,4 + 0,8 = 15,2 м (кратно 0,2)
H_ф=2,25 (при пролёте L=24м)

Содержание работы
1. Компоновка балочной клетки

2. Расчет и конструирование второстепенной балки
2.1. Сбор нагрузок
2.2. Подбор сечения второстепенной балки
2.3. Проверка жесткости балки

3. Расчет и конструирование главной балки
3.1. Сбор нагрузок
3.2. Подбор сечения главной балки
3.3. Изменение сечения главной балки
3.4. Проверка и обеспечение общей устойчивости балки
3.5. Конструирование и расчет ребер жесткости
3.6. Расчет сварных поясных швов
3.7. Конструирование и расчет опорного ребра
3.8. Конструирование и расчет стыка балки

4. Расчет и конструирование центральной колонны
4.1. Подбор колонны сплошного сечения
4.2. Подбор колонны сквозного сечения
4.3. Расчёт планок в колонне сквозного сечения
4.4. Конструирование и расчет оголовка колонны
4.5. Расчет и конструирование базы колонны

5. Список используемой литературы

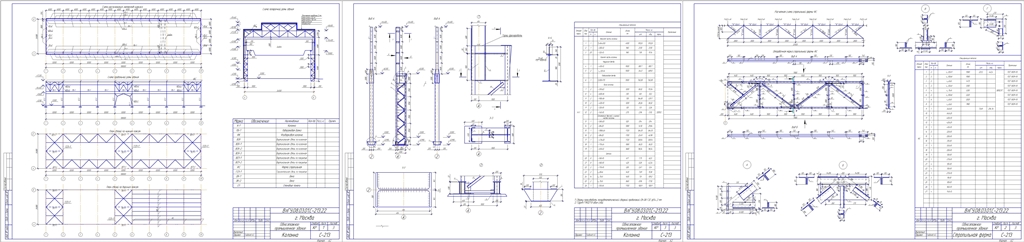

Состав: Компоновочная схема, планы связей, колонна, ферма, пз Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование и расчёт конструкций одноэтажного промышленного здания с полным каркасом

Ferma_List_2.cdw
Kolonna.cdw
List_1_komponovka.cdw
PZ_Metall.docx
