Расчет стального каркаса одноэтажного промышленного здания

Саратовский государственный технический университет
имени Гагарина Ю.А.
Кафедра: Теория сооружений и строительных конструкций (ТСК)
КУРСОВОЙ ПРОЕКТ по дисциплине: «Металлические конструкции, включая сварку»
на тему: «Стальной каркас производственного здания»
Саратов, 2020

Здание одноэтажное, промышленное, отапливаемое, состоящее из однопролетной плоской поперечной рамы. Колонны жестко соединены с фундаментом, и имеют жесткое сопряжение с ригелями. В качестве сквозных ригелей используют стропильные фермы трапециевидного очертания с уклоном поясов. Схема стропильных ферм состоит из широкополочных тавров.
1. Район строительства – г. Кострома.
2. Пролет здания, L=30 м.
3. Шаг колонн, B=12 м.
4. Длина здания, l =72 м.
5. Отметка верха головки кранового рельса H1=10,8 м.
6. Грузоподъемность крана, Q=80/20 т.
7. Режим работы мостовых кранов: 5К.
8. Температурно-влажностный режим: отапливаемое.
9. Несущие конструкции покрытия: фермы из широкополочных тавров.
Характеристики мостового крана
1. Пролет моста крана, Lкр=28 м.
2. Тип кранового рельса: КР100.
3. Нормативная нагрузка на колесо крана, P*=392 кН, P1*=367 кН.
4. Масса тележки, GТ=33 т.
5. Масса крана с тележкой, Gк=110 т.
6. Размеры крана: А2 = 4350 мм; А3 = 900 мм; В = 9100 мм; В2 = 400; Н = 4000 мм.

Оглавление
ВВЕДЕНИЕ 3
1. ИСХОДНЫЕ ДАННЫЕ 4
2. КОМПОНОВКА ПОПЕРЕЧНОЙ РАМЫ 5
3. СБОР НАГРУЗОК НА ПОПЕРЕЧНУЮ РАМУ 8
3.1. Постоянная распределённая нагрузка от покрытия 9
3.2. Снеговая нагрузка 12
3.3. Нагрузки от мостовых кранов 14
3.4. Ветровая нагрузка 18
3.5. Учёт пространственного каркаса 22
4. СТАТИЧЕСКИЙ РАСЧЕТ РАМЫ 25
5. РАСЧЕТ И КОНСТРУИРОВАНИЕ СТРОПИЛЬНОЙ ФЕРМЫ 28
5.1. Расчетные усилия в элементах фермы 28
5.2. Подбор и проверка сечений стержней ферм 30
5.3. Расчет сварных швов 36
5.4. Расчет узлов фермы 37
6.1 Подбор сечения стержней 41
6.1.1. Подбор сечения надкрановой части колонны 41
6.1.2 Подбор сечения подкрановой части колонны 45
6.1.3. Расчет решетки подкрановой части колонны 49
6.2. Проверка устойчивости колонны в плоскости действия момента как единого стержня 49
6.3. Расчет и конструирование базы колонны 51
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 56

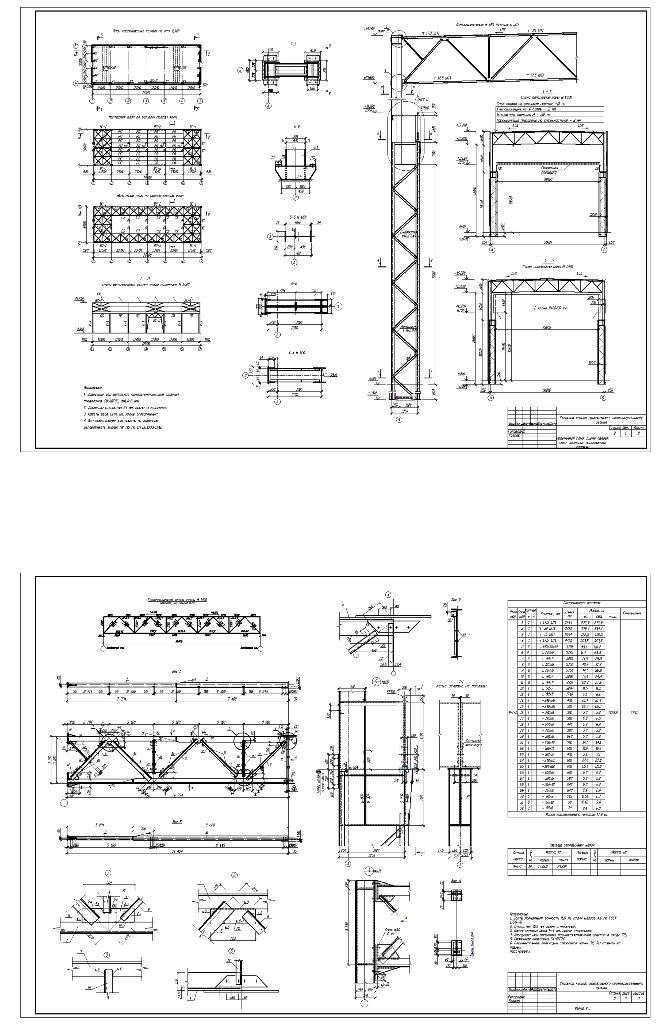

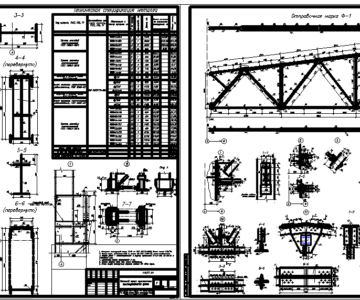

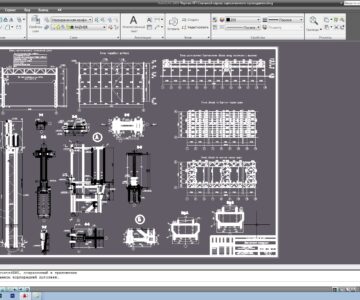

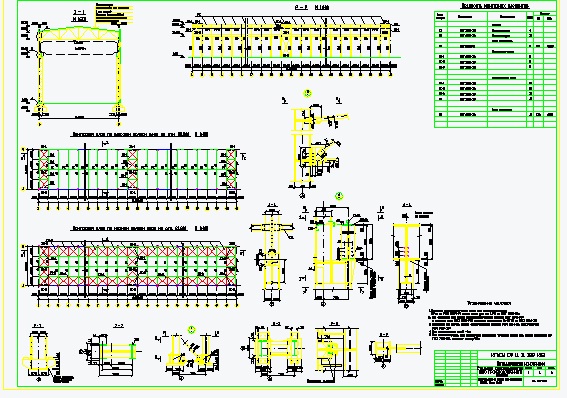

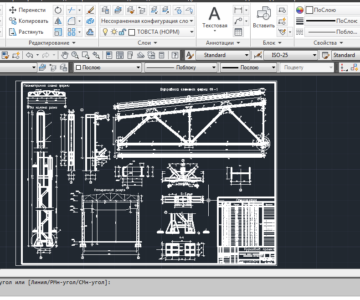

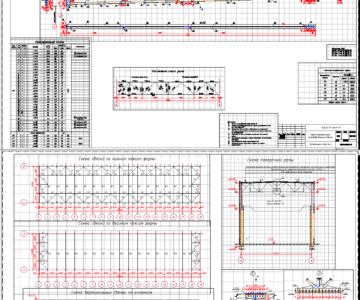

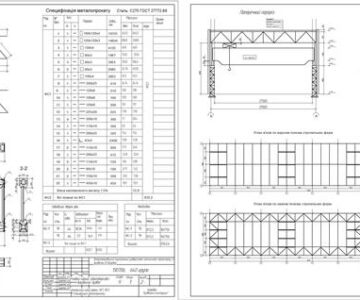

Состав: Пояснительная записка, Чертежи А1 - 2 листа (1 лист - план колонн, связей, поперечный разрез рамы, 2 лист - ферма 30 м, узлы фермы)

Софт: AutoCAD 2013

Файлы:
Чертеж 2013.dwg
ПЗ.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: vera_shev
Дата: 2020-02-24
Просмотры: 310
Язык: Русский Язык документа
