Стальной каркас одноэтажного производственного здания L=24m

Брестский государственный технический университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Металлические конструкции"
На тему «Стальной каркас одноэтажного производственного здания»
Брест 2015

Исходные данные:  Пролет здания – L=24m;
 Грузоподъемность крана – Q=125/20 тс;
 Отметка головки кранового рельса – H1=12.6 м;
 Длина здания – 108 м;
 Шаг колонн – B=6 м;
 Режим работы кра на – 4 К;
 № района снеговой нагрузки – I;
 № района ветровой нагрузки – V;
 Тип местности – C;
 Характер покрытия – Холодное;
 Высота фермы – hф=3;
 Класс стали ферм – С285;
 Класс стали колонн – С275.
Графическая часть содержит чертежи фермы и колонны
Содержание
Введение
1. Исходные данные
2. Компоновка поперечной рамы
2.1. Вертикальные размеры
2.2. Горизонтальные размеры
3. Определение нагрузок на раму
3.1. Постоянная нагрузка
3.2. Снеговая нагрузка
3.3. Ветровая нагрузка
3.4. Крановые нагрузки
4. Статический расчёт поперечной рамы
5. Расчёт и конструирование ступенчатой колонны
5.1. Расчётные усилия в колонне
5.2. Расчётные длины колонны
5.3. Подбор сечения верхней части колонны
5.4. Подбор сечения нижней части колонны.
5.5. Сопряжение надкрановой и подкрановой частей колонны.
5.5.1. База колонны.
6. Расчет и конструирование стропильной фермы
6.1. Исходные данные
6.2. Расчетные длины стержней фермы.
6.3. Подбор сечений стержней фермы.
6.4. Расчет и конструирование узлов фермы.
Заключение
Литература

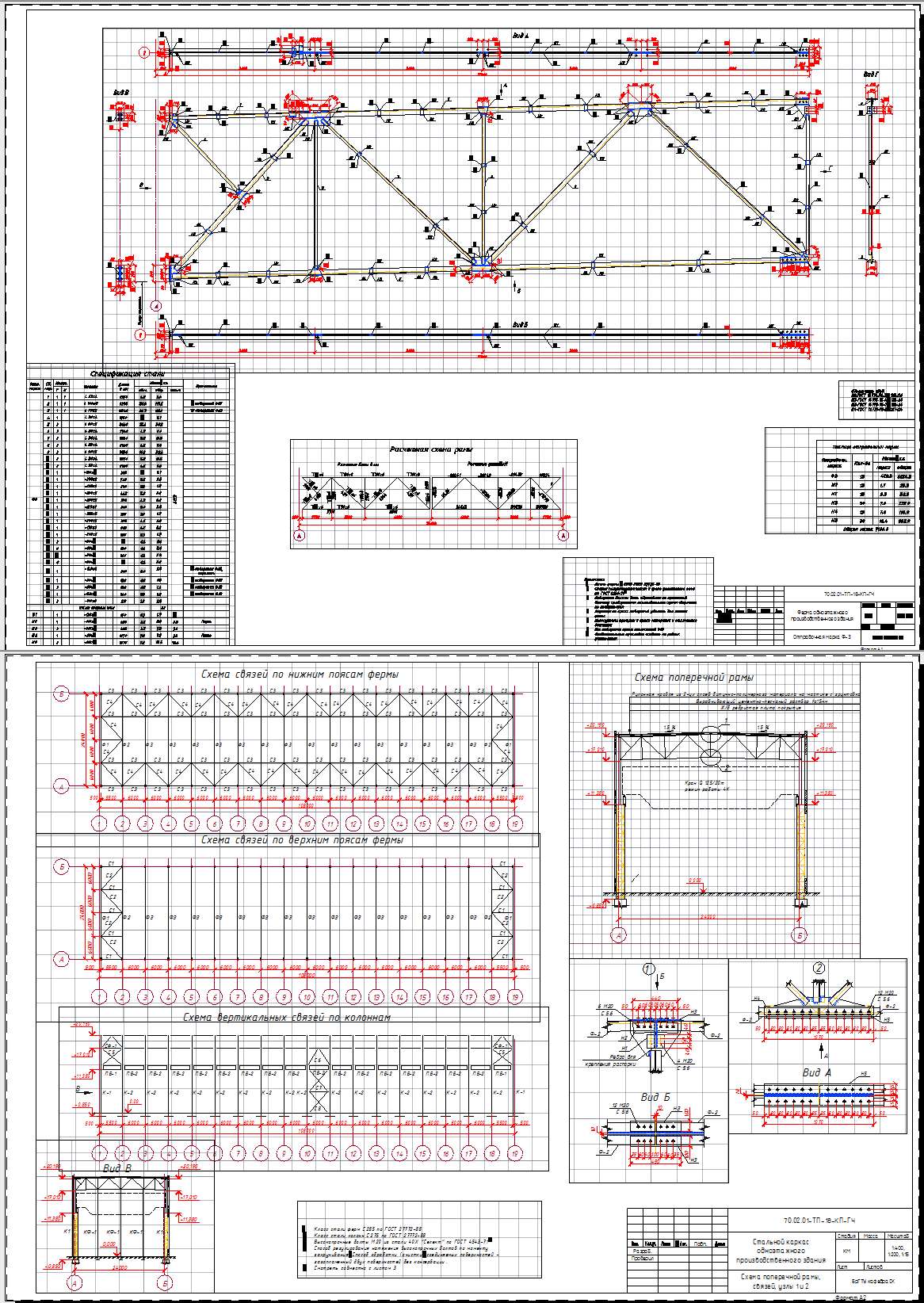

Состав: Поперечный разрез, колонна. Схема поперечной рамы, связей, узлы 1 и 2. Отправочная марка Ф-3, ПЗ Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания L=24m

Mk\Графика МК.dwg
Mk\МК.docx
Mk
