Тамбовский государственный технический университет
Кафедра "Металлические конструкции"
Курсовой проект по дисциплине «Конструкции из дерева и пластмасс»
на тему: «Каркас одноэтажного производственного здания»
Тамбов 2016

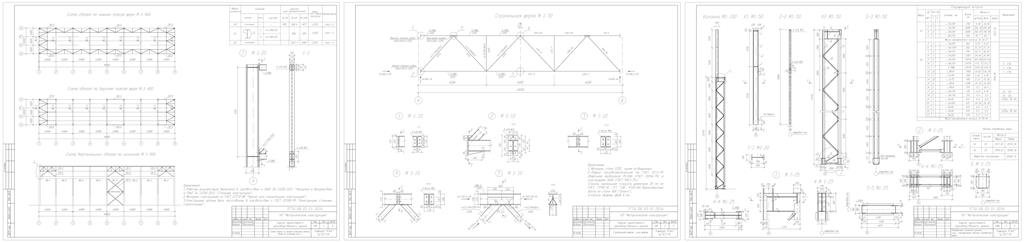

Курсовой проект разработан в соответствии с заданием на проектирование. Объёмно-планировочное и конструктивное решения соответствуют требованиям нормативной документации по проектированию производственных зданий. Проект состоит из пояснительной записки и графической части. Пояснительная записка включает расчёт фермы, конструирование колонны и базы колонны.
В соответствии с заданием проектируется однопролётное здание, с пролётом 18 м. Привязка торцевых колонн 250 мм. Т.к. режим работы крана 5К, то проходы в теле колонны не требуются и тогда привязка к продольным осям 500 мм. Длина здания 96 м, а предельная длина температурного блока 200 м, следовательно, здание можно не разбивать на температурные блоки.
СОДЕРЖАНИЕ
Задание на курсовой проект 3
Введение 4
I.Размещение колонн в плане с указанием связей 5
II.Компоновка поперечной рамы производственного здания 7
1.Сбор нагрузок на поперечную раму 9
2.Статический расчет рамы 16
III.Расчет и конструирование стропильной фермы 20
1.Сбор нагрузок на фермы 20
2.Статический расчет фермы 22
3.Подбор сечений стержней 25
4. Расчет сварных швов прикрепления раскосов и стек к фасонкам и к поясам фермы 39
IV.Расчет и конструирование колонны 51
1.Исходные данные 51
2.Расчет надкрановой части колонны 52
3.Расчет подкрановой части колонны 55
4.Расчет решетки 60
5.Проверка устойчивости колонны 62
6.Расчет и конструирование узла сопряжения верхней и нижней части колонны 63
7.Расчет и конструирование базы колонны 66
8.Расчет анкерных болтов 70
Список используемых источников 71
