Стальной каркас одноэтажного промышленного здания (по ТКП EN - Еврокод)

Белорусско - Российский университет
Кафедра строительных конструкций, зданий и сооружений
Курсовой проект по дисциплине металлические конструкции
На тему "Стальной каркас одноэтажного промышленного здания"
Могилев 2017

Исходные данные: спроектировать поперечную раму одноэтажного производственного здания пролетом L = 36 м, оборудованного двумя мостовыми кранами грузоподъемностью Q = 125 т, групп режимов работы 7К. Длина здания –156 м, отметка головки кранового рельса Н1 = 12,5 м. Шаг поперечных рам – 6 м. Район строительства – г. Могилев. Здание однопролетное с жестким сопряжением ригеля с колоннами. Ригель проектируется в виде стропильной фермы; высота фермы на опоре 2,8 м; уклон кровли 1/8. Тип покрытия – ж/б плиты.

Введение
Исходные данные
Компоновка поперечной рамы
Установление вертикальных размеров
Установление горизонтальных размеров
Расчет подкрановой балки
Подбор материала подкрановой балки. Расчетная схема.
Определение нагрузок на подкрановую балку
Определение расчетных усилий
Подбор сечения подкрановой балки
Проверка прочности сечения подкрановой балки
Расчет поперечной рамы производственного здания
Расчетная схема рамы
Постоянная нагрузка
Снеговая нагрузка
Крановая нагрузка
Ветровая нагрузка
Статический расчет рамы
Расчет на постоянные нагрузки
Расчет на снеговую нагрузку
Расчет на вертикальную нагрузку от мостовых кранов
Расчет на горизонтальные воздействия мостовых кранов
Расчет на ветровую нагрузку
Составление комбинаций усилий в сечениях стойки рамы
Расчет ступенчатой колонны
Исходные данные
Определение расчетных длин колонны
Подбор и расчет верхней части ступенчатой колонны
Расчет нижней части ступенчатой колонны
Сопряжение надкрановой и подкрановой частей колонны
База колонны
Расчет стропильной фермы
Сбор нагрузок на ферму
Определение усилий в стержнях фермы
Подбор сечений стержней фермы
Расчет по второму предельному состоянию
Расчет узлов фермы
Указания по конструированию фермы
Список используемой литературы

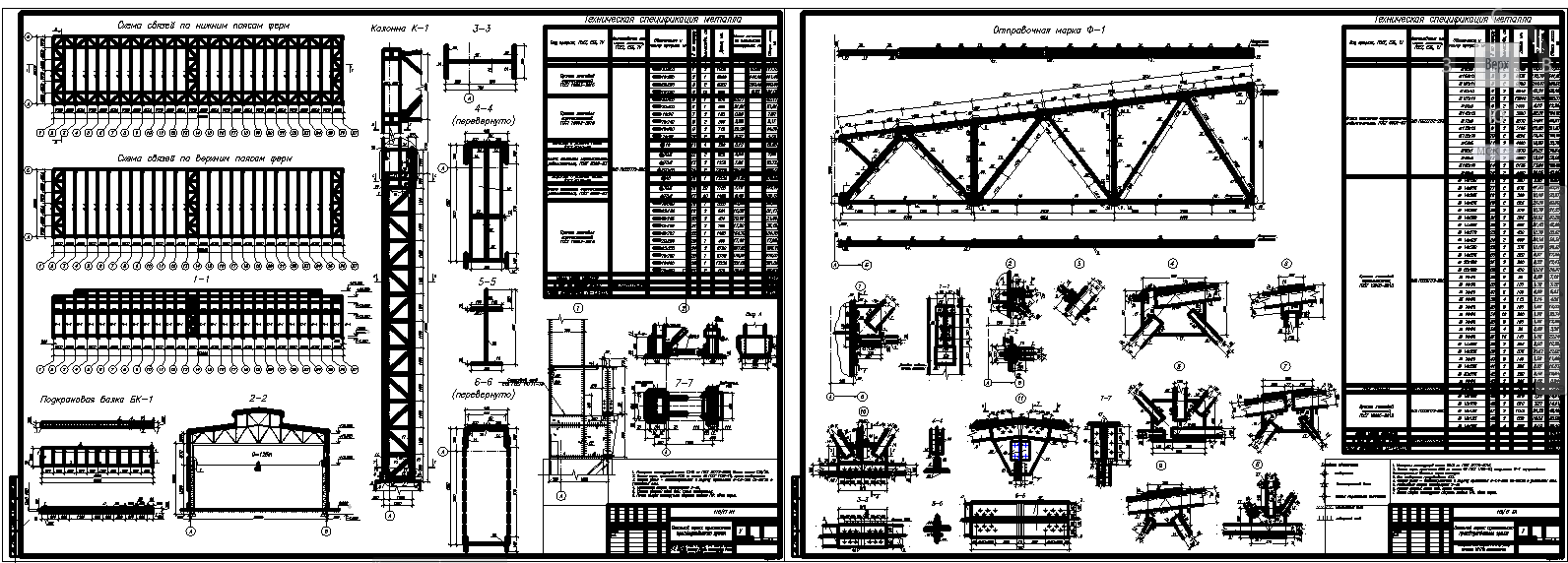

Состав: Пояснительная записка с расчетами, 2 листа рабочих чертежей формата А2 Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного промышленного здания (по ТКП EN - Еврокод)

ПЗ 2017.doc
рабочие чертежи.dwg
Содержание 2017.docx
