Возведение фундаментов из монолитного железобетона с производством земляных работ

Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Нижегородский государственный архитектурно-строительный университет»
Кафедра технологии строительного производства
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОЙ РАБОТЕ
на тему: «Возведение фундаментов из монолитного железобетона с производством земляных работ»
Нижний Новгород 2019г.

1. Исходные данные. 4
2. Выбор формы земляного сооружения 5
3. Определение объемов работ 6
3.1 Подсчёт объёмов опалубочных работ 6
3.2 Подсчет объемов бетонных работ 7
3.3 Устройство бетонной подготовки 7
3.4 Подсчет объёмов арматурных работ 8
4. Производство земляных работ 9
4.1. Выбор машины для срезки грунта растительного слоя и зачистки дна 9
4.2 Комплект машин для разработки и транспортирования грунта 9
4.3 Технологические схемы производства земляных работ 10
5. Проектирование производства работ по устройству фундамента 11
6. Калькуляция трудовых затрат 17
7. Технологическая схема выполнения работ по бетонированию фундаментов 18
8. Требования к качеству и приёмке работ 21
9. Требование техники безопасности при производстве бетонных работ 23
10. Потребность в материальных ресурсах 24
Список используемой литературы

Прямоугольное в плане производственное здание имеет следующие характеристики:
Размеры (А×В): 24×114 метров ;
Грунтовое основание – лёсс;
Толщина грунта растительного слоя 0,2м.
Отметка дна котлована 94,5 м;

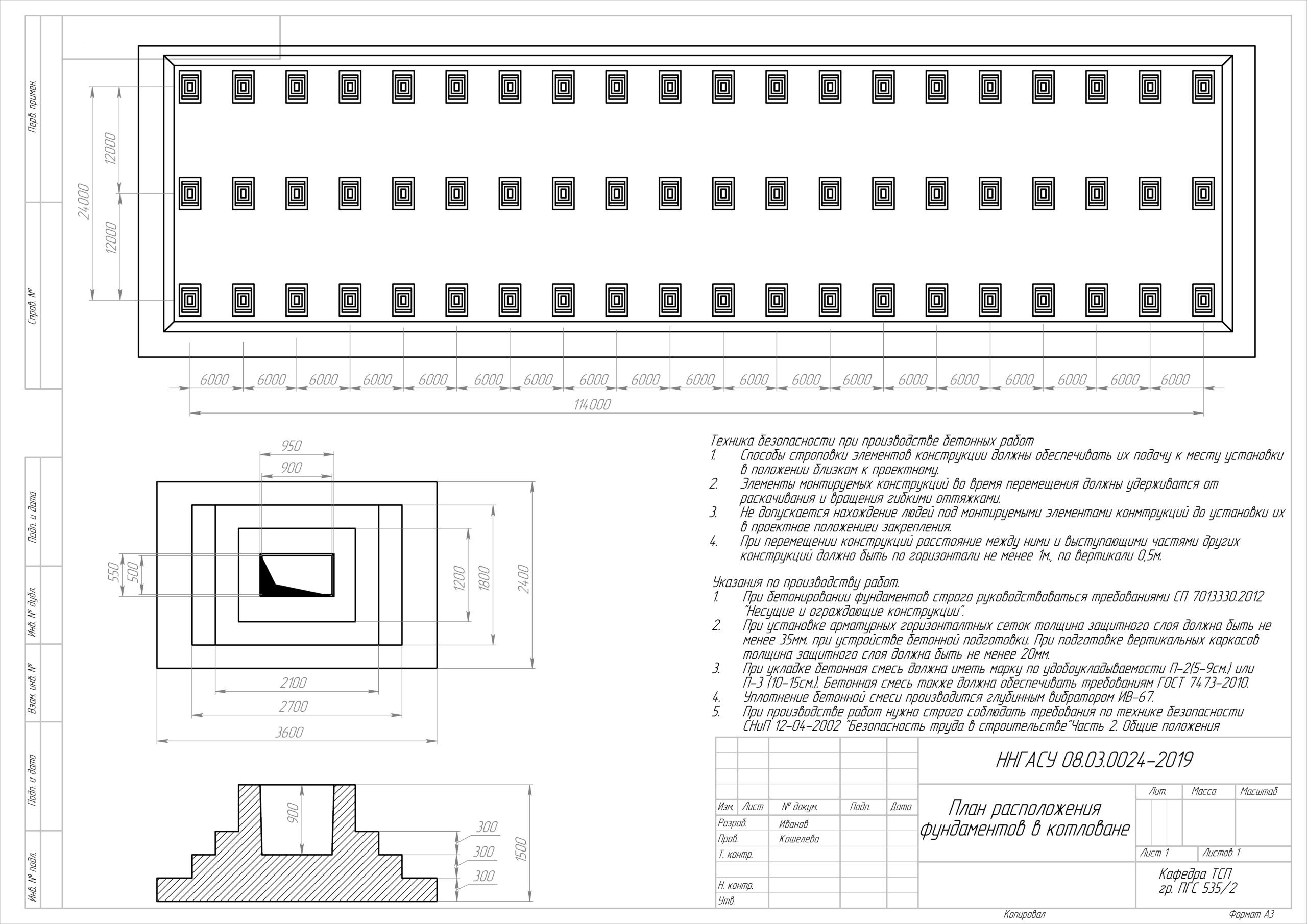

Запроектированы фундаменты монолитные железобетонные серии 1-412 под колонны серии КЭ-01-49. Подколонник сечением в плане 1,5×1,2 м. Стакан имеет размеры по дну 0,9×0,6 м, по верху 0,95×0,65. Глубина стакана - 0,9м. Фундамент под колонны имеет 3 ступени:
первая 3,6×2,4×0,3м;
вторая 2,7×1,8×0,3 м;
третья 2,1×1,8×0,3 м.
Общая высота фундамента 1,5 м.
Дальность транспортирования бетонной смеси 6км.
Армирование фундаментов осуществляется сетками и каркасами.
Расход арматуры 40 кг/м3 бетона. Средний диаметр арматурных стержней 12-18мм.

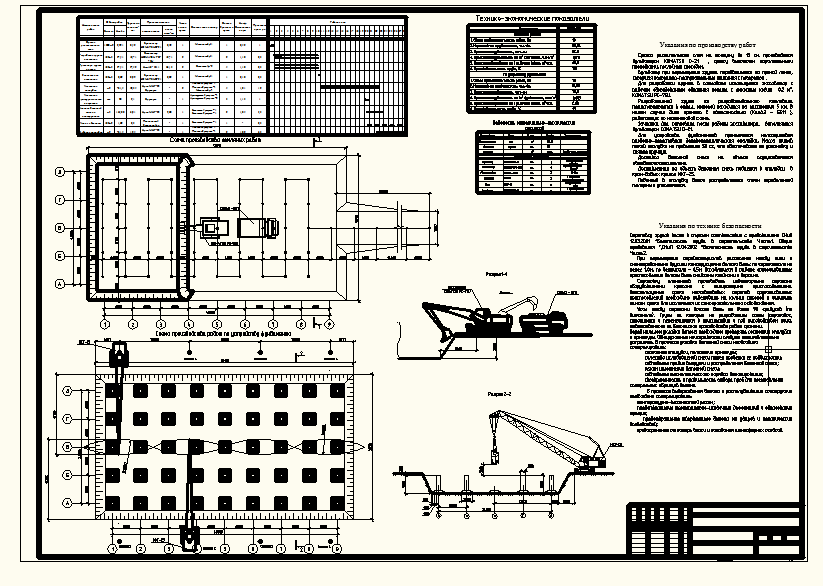

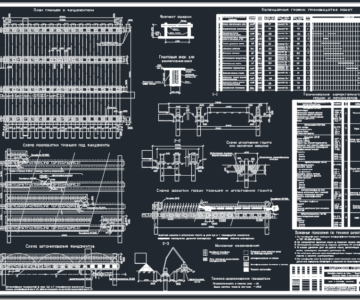

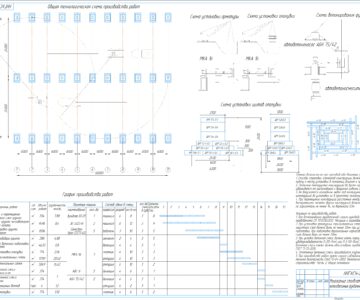

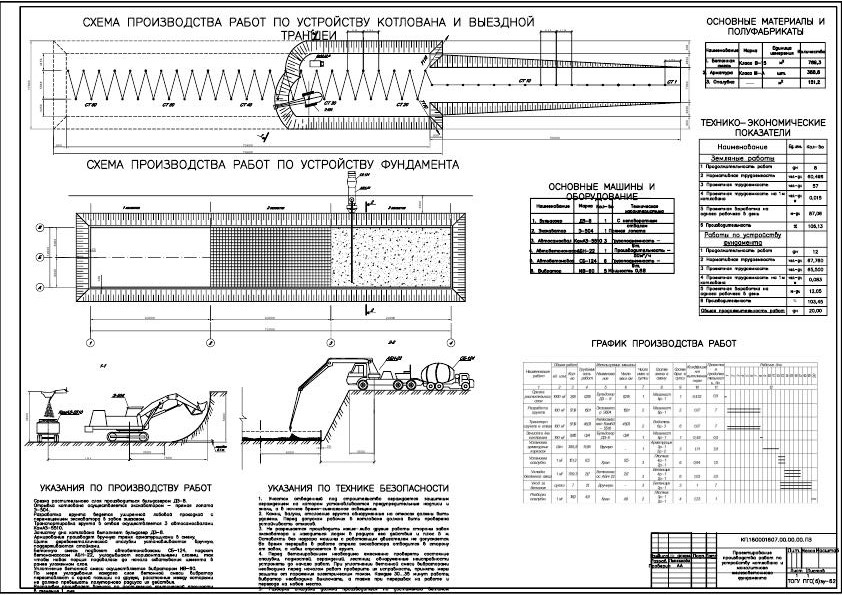

Состав: пояснительная записка к курсовой работе, 1 лист А1, 1 лист А3 Выполнение работ, 3d модели Язык документа

Софт: КОМПАС-3D 2018

Файлы:

Каталог / Строительство / Возведение фундаментов из монолитного железобетона с производством земляных работ

Возведение фундаментов из монолитного железобетона .cdw
Возведение фундаментов из монолитного железобетона .SLDDRW
Возведение фундаментов из монолитного железобетона.TIF
Деталь1.SLDPRT
План фундаментов-07.SLDPRT
План фундамепнтов.SLDASM
+Возведение фундаментов из монолитного железобетона .SLDDRW
+Возведение фундаментов из монолитного железобетона.TIF
7 24х114 Стакан.SLDPRT
300х300 - копия (2).SLDPRT
300х300 - копия.SLDPRT
300х300.SLDPRT
900х600.SLDPRT
1000х300.SLDPRT
1200х300.SLDPRT
1200х600.SLDPRT
1500х300.SLDPRT
1800х300.SLDPRT
Возведение фундаментов из монолитного железобетона 24х114.docx
