Возведение фундаментов из монолитного железобетона с производством земляных работ

Нижегородский государственный архитектурно-строительный университет
Кафедра технологии строительного производства
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОЙ РАБОТЕ
ВОЗВЕДЕНИЕ ФУНДАМЕНТОВ ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА С ПРОИЗВОДСТВОМ ЗЕМЛЯНЫХ РАБОТ
Нижний Новгород 2019г.

1. ИСХОДНЫЕ ДАННЫЕ
Прямоугольное в плане производственное здание имеет следующие характеристики:
Размеры (А×В): 48×60 метров ;
Грунтовое основание – глина;
Толщина грунта растительного слоя 0,2м.
Отметка дна котлована 118,4 м;
Запроектированы фундаменты монолитные железобетонные серии 1-412 под колонны серии КЭ-01-49. Стакан имеет размеры по дну 0,9×0,5 м, по верху 0,95×0,55. Глубина стакана - 0,95м. Фундамент под колонны имеет 3 ступени:
первая 4,2×3,0×0,3м;
вторая 3,6×2,4×0,3 м;
третья 3,0×1,8×0,3 м.
Общая высота фундамента 2,4 м.
Дальность транспортирования бетонной смеси 10км.
Армирование фундаментов осуществляется сетками и каркасами.
Расход арматуры 45 кг/м3 бетона. Средний диаметр арматурных стержней 12-18мм.

Содержание
Введение 3
1. Исходные данные 4
2. Выбор формы земляного сооружения 5
3. Определение объемов работ 6
3.1 Объём земляных работ 6
3.1.1 Объем работ по срезке растительного слоя грунта 6
3.1.2 Разработка грунта в котловане 6
3.1.3 Зачистка недобора грунта в котловане 6
3.2 Объем опалубочных работ 7
3.3 Объем бетонирования 7
3.4 Объем арматурных работ 7
4. Проектирование производства земляных работ. 9
4.1 Выбор машины для срезки грунта растительного слоя и зачистки дна сооружения 9
4.2 Комплект машин для разработки и транспортирования грунта 9
4.3 Технологические схемы производства земляных работ 10
5. Проектирование производства работ по устройству фундамента 11
5.1 Конструирование опалубки 11
5.2 Арматурные работы 13
5.3 Транспортирование и подача в блоки бетонирования бетонной смеси 13
5.4 Выбор комплекта машин, оборудования и приспособлений для производства бетонных работ 14
5.4.1 Определение количества транспортных средств для доставки бетонной смеси. 15
5.4.2 Выбор монтажного крана для опалубочных и арматурных работ 15
6. Калькуляция трудовых затрат 17
7. Технологическая схема выполнения работ по бетонированию фундаментов 18
8. Требования к качеству и приемке работ 21
9. Указания по технике безопасности 23
10. Потребность в материальных ресурсах и рабочих кадрах 24
Список используемой литературы 25

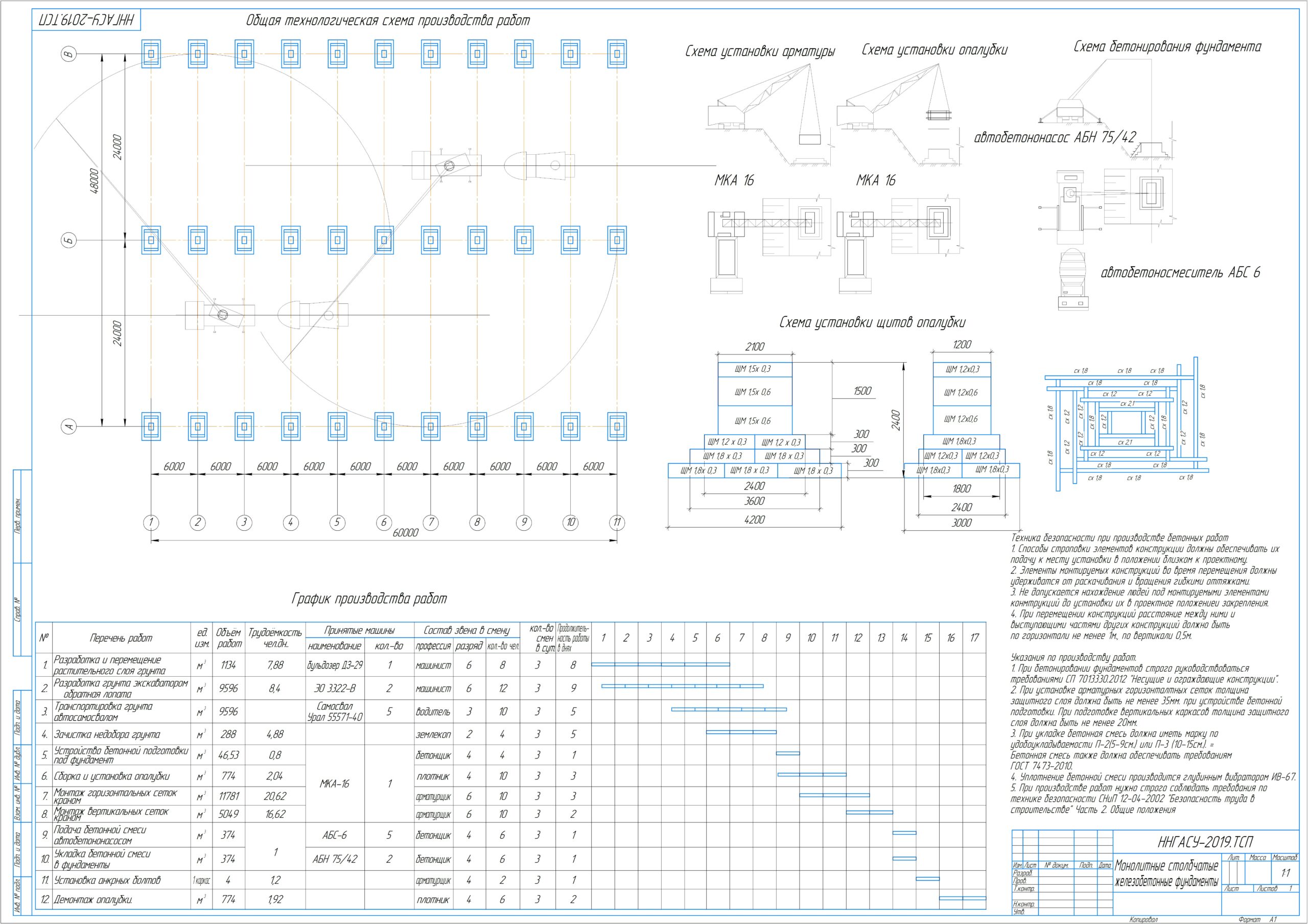

Состав: пояснительная записка и лист А1 графической части Язык документа

Софт: КОМПАС-3D 2018

Файлы:

Каталог / Строительство / Возведение фундаментов из монолитного железобетона с производством земляных работ

4860 .jpg
7 48х60.docx
4860 .cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
