Возведение фундаментов из монолитного железобетона с производством земляных работ 18 х 60 м

Нижегородский Архитектурно-Строительный университет
Кафедра технологий строительства
Курсовая работа на тему "Возведение фундаментов из монолитного железобетона с производством земляных работ"
2019

Возводимое сооружение имеет в плане прямоугольную форму. Размеры сооружения в осях 18 х 60 м.
Фундаменты под колонны монолитные железобетонные, серии I - 412 под колонны серии ИИ-04, ИИ-20. Подколонник сечением в плане 1,2 х 1,2 м. Размеры стакана по дну 0,7 х 0,5 м, по верху 0,75 х 0,55 м. Глубина стакана –
0,9 м.
Вид грунта, на который опирается подошва фундамента – лесс мягкий. Грунт растительного слоя принят толщиной 0,1 м.
Фундаменты под колонны выполняется двухступенчатыми. Размеры ступенчатой части фундамента снизу вверх имеют следующие значения:
3,0 х 1,8 м; 2,4 х 1,8 м. Общая высота фундамента 1,8 м.
Армирование фундаментов осуществляется сетками и каркасами. Расход арматуры – 35 кг/м3 бетона.

Введение 3
Исходные данные. Характеристика возводимого сооружения 4
1.Выбор формы земляного сооружения 5
2. Определение объемов работ 7
2.1 Подсчёт объёмов опалубочных работ 7
2.2 Подсчет объемов бетонных работ 9
2.3 Подсчет объёмов арматурных работ 10
3. Конструирование опалубки 12
4. Выбор способа возведения фундаментов 14
4.1 Выбор комплекта машин для бетонирования конструкций 14
4.2 Выбор способа доставки бетонной смеси на строительную площадку 16
4.3 Выбор способа укладки бетонной смеси 18
4.4. Выбор крана для бетонных, опалубочных и арматурных работ 18
4.5 Определение количества транспортных средств для доставки бетонной смеси. 21
5. Определение трудоемкости бетонных работ, состава звеньев и бригад 24

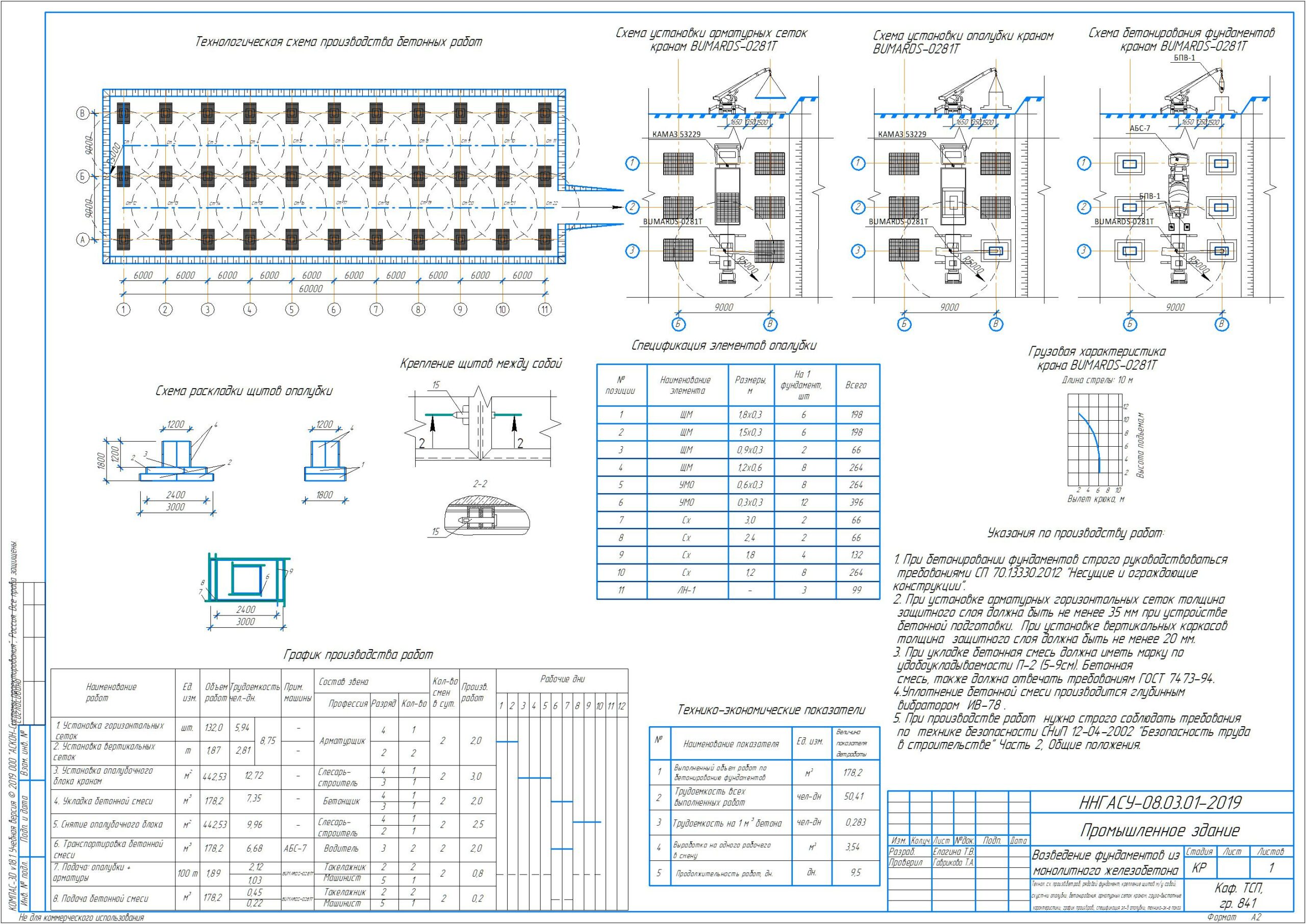

6. Технологическая схема выполнения работ по бетонированию фундаментов 25
7. Требования к качеству приемки работ 29
8. Указания по технике безопасности 31
9. Потребности в ресурсах 32
10. Технико-экономические показатели 32
