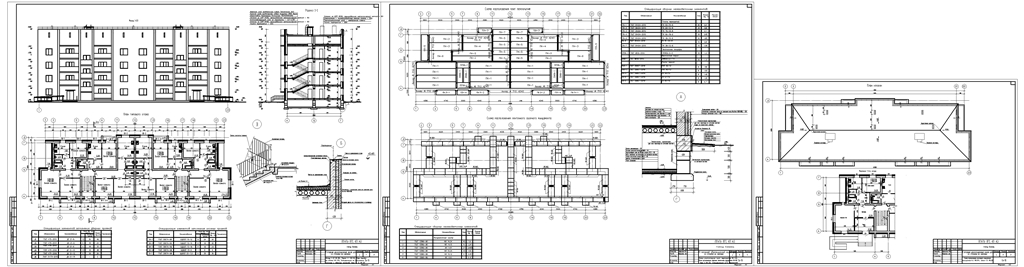

4-этажный двухсекционный жилой дом со стенами из кирпича

Пермский аграрно-технологический государственный университет им. Д.Н. Прянишникова
Кафедра строительных технологий
Курсовой проект по дисциплине: Архитектура зданий
На тему: 4-этажный двухсекционный жилой дом со стенами из кирпича
Пермь 2023

Здание относится к бескаркасному конструктивному типу с несущими стенами.
Здание имеет сложную конфигурацию в плане.
Размеры в осях: длина здания L1=42,48 м; L1=40,32 м; ширина здания В=13,25м.
Здание четырехэтажное; с высотой этажа 3,0 м; с высотой помещения 2,7 м.
По планировочной структуре здание блок-секционное.
В здании располагается 24 квартиры. В каждой квартире предусматривается для эксплуатационных удобств лоджия.
В верхней части здания имеются теплый чердак высотой 1,8м с выходом на крышу, в нижней части - имеется подвал высотой 1,8м.
Конструктивна схема с поперечными несущими стенами с опиранием плит перекрытия по двум сторонам.
Фундамент – ленточный сборный выполненный из бетонных блоков и железобетонных подушек.
Стены наружные слоистой конструкции: внутренний слой – кирпичная кладка из селикатного кирпича на цементно-песчаном растворе

Исходные данные для проектирования:
Район строительства- г. Казань.
Заданный город Казань относится к климатическому району ΙI, подрайону ΙIВ
(см. СП 131.13330-2018 «Строительная климатология» схематическая карта климатического районирования для строительства)
Средняя температура отопительного периода = -4,8˚С
Продолжительность отопительного периода=208 суток
Температура наиболее холодной пятидневки с обеспеченностью 0,92=-31 ˚С
Температура внутреннего воздуха, tв=+21 ˚С
Относительная влажность внутреннего воздуха, φв=55%
Коэффициент теплоотдачи внутренней поверхности ограждения, ав=8,7 Вт/(м2* ˚С)
Коэффициент теплоотдачи наружной поверхности ограждения, ав=23,0 Вт/(м2* ˚С)
Зона влажности – 2 нормальная
Снеговой район – IV вес снегового покрова Sg=2,0 кПа (согл. табл. 10.1 СП 20.13330-2016 «Нагрузки и воздействия» (приложение ж - карта 1))
Ветровой район – ΙI вес давление ветра Wo=0,30 кПа (согл. табл. 11.1 СП 20.13330-2016 «Нагрузки и воздействия» (приложение ж - карта 3))
Грунты в основании - глина
d_fn=1,58 м (согл. СП «Основания зданий и сооружений)
d_fn - нормативная глубина сезонного промерзания грунта.

Содержание проекта:
1. Общая часть
1.1. Исходные данные для проектирования
1.2. Объемно-планировочное решение
2. Архитектурно-конструктивные решение здания
2.1. Конструктивный тип здания, схема здания. Условия обеспечения жёсткости и устойчивости
2.2. Описание отдельных конструктивных решений здания
3. Отделка
3.1. Описание наружной отделки
3.2. Ведомость внутренней отделки
4. Расчетная часть
4.1. Теплотехнический расчет наружной стены, чердачного перекрытия, выбор типа остекления
4.2. Расчет на звукоизоляцию междуэтажного перекрытия и
перегородки
5. Инженерное оборудование здания
6. Технико-экономические показатели
7. Библиографический список
