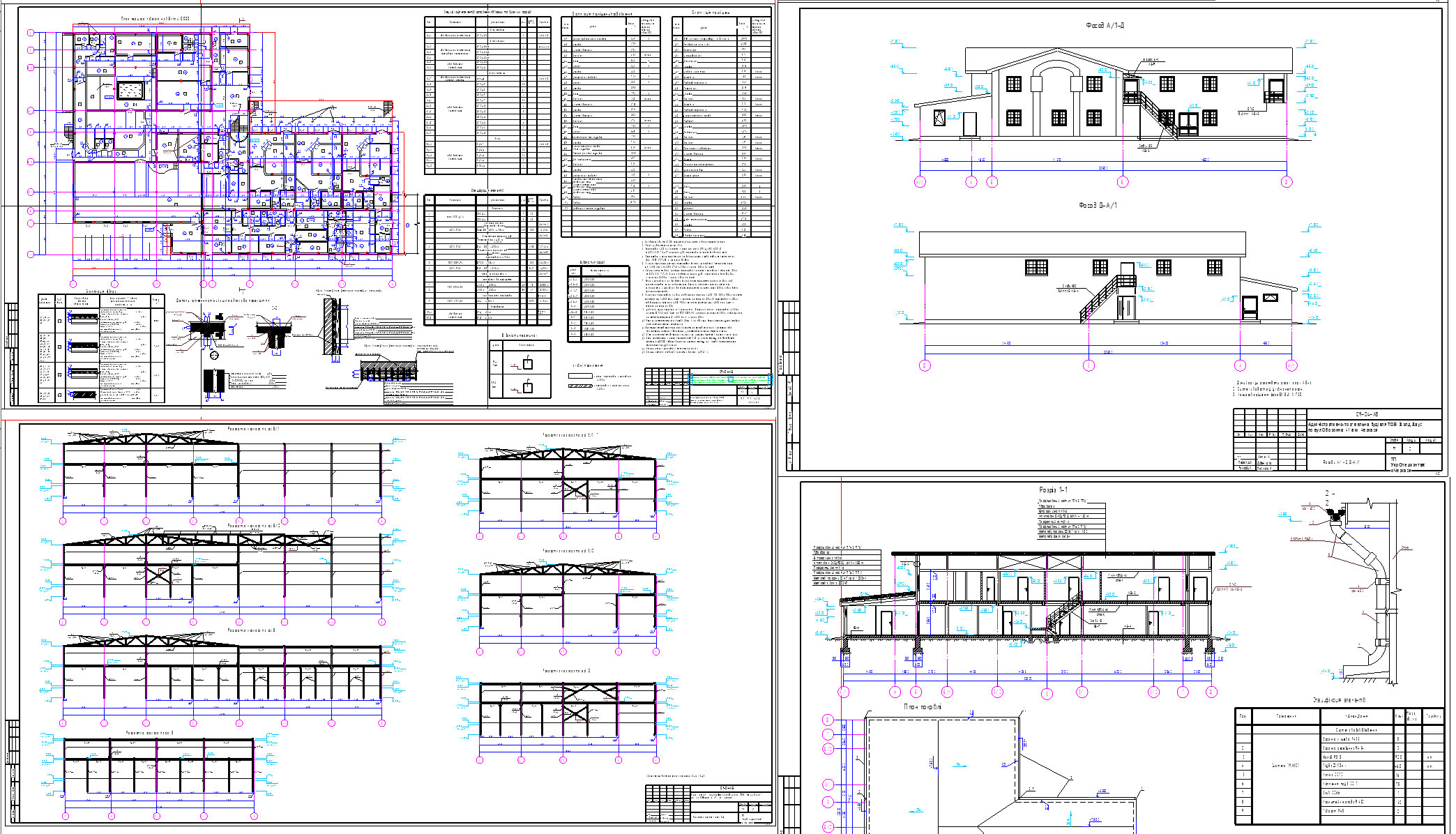

Реконструкция комплекса зданий (незавершенное строительство) по изготовлению столярных изделий под станцию ​​технического обслуживания автомобилей и административно-торговую здание с помещениями коммунально-бытового назначения и баром п в м. Черкаси (II очередь)

1 Рабочие чертежи разработаны в соответствии с действующими на территории Украины, норм, правил и стандартов.
2 Рабочая документация разработана на основе "Задание на проектирование" и исходных данных.
3 Здание запроектировано по каркасной схеме. Жесткость и устойчивость здания обеспечивается совместной работой элементов каркаса с дисками перекрытия.
4 Расчет конструкций выполнен на следующие нагрузки и воздействия:
- Характерно снеговая нагрузка - So = 1600 Па;
- нормативная равномерно распределенная нагрузка на перекрытия для жилых помещений - Р = 150 кгс / м²;
- Характерно ветровая нагрузка - Wo = 450 Па;
- Степень огнестойкости - II;
- Класс ответственности - II;
5 По относительную отметку 0.000 принят уровень чистого пола первого этажа.
6 Расчет конструкций выполнен на ЭВМ.
7 Монолитные железобетонные конструкции фундаментов - с бетона класса В15; перекрытия - из бетона класса В25.
8 Требования по бетонной смеси и указания по выполнению работ в зимний период см. АБ-13.
9 Работы по бетонированию выполнить в соответствии с требованиями:
- СНиП 3.03.03-87 "Несущие и ограждающие конструкции"
- СНиП III-4-80 ** "Техника безопасности в строительстве"
10 Все строительно-монтажные работы выполнены в полном соответствии с разработанным генподрядной строительной организацией и утвержденным в установленном порядке "Проектом выполнения работ".
11 Скрытые работы должны подлежать удостоверению с составлением акта на завершенную часть работы по форме согласно приложениям 9, 11, 12 ДБН А.3.1-5-96.

Состав: Проект АС. (планы, каркас, балки, фермы) Язык документа
