Медиаэкран на фасаде здания

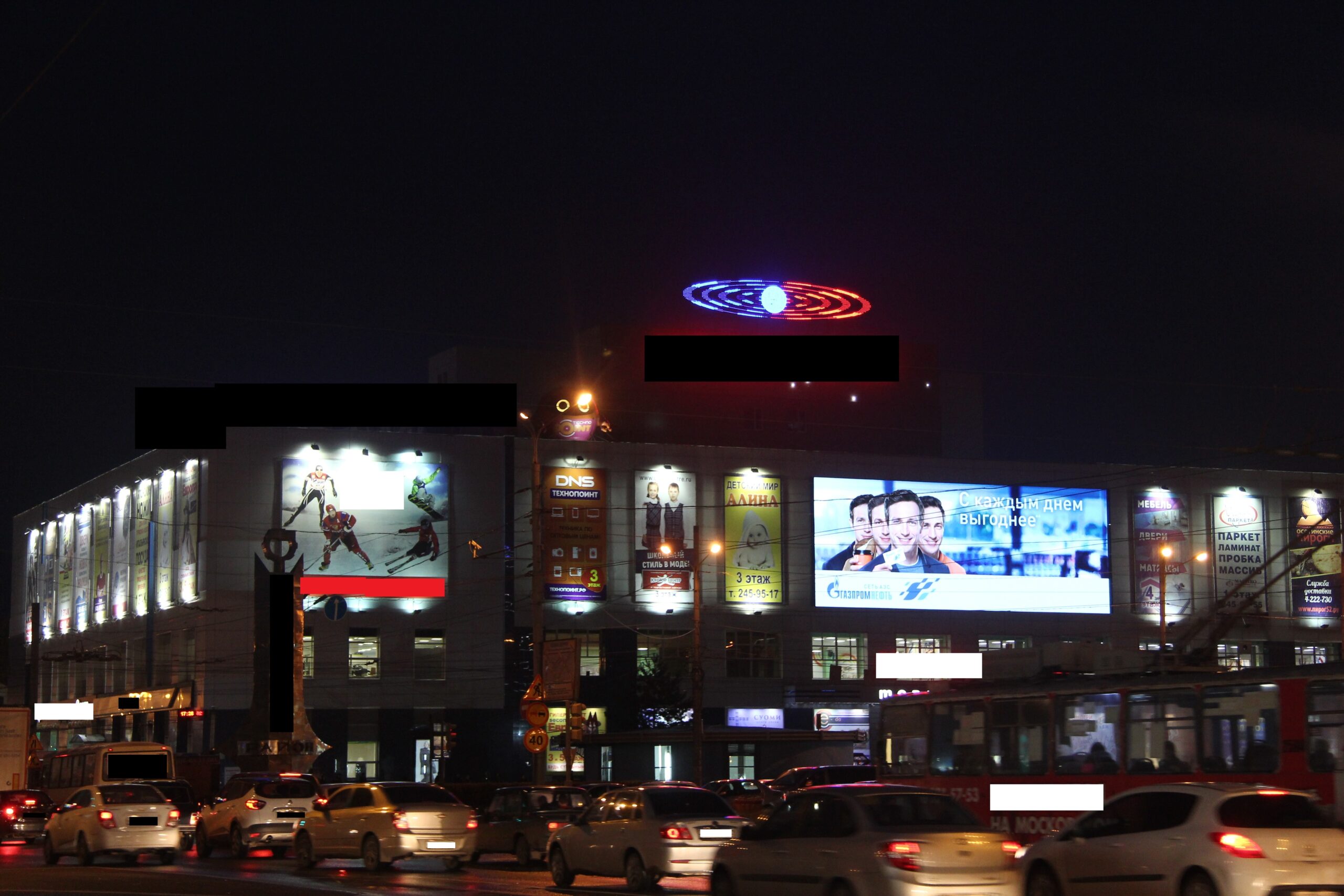

Рекламная конструкция - медиа-экран, габаритным размером 21,5х8,2м (21500х8200), устанавливается на фасаде ТЦ. В файлах содержатся материалы по расчету и подбору м/к, крепежа, а также рабочая документация с местом установки медиа-экрана. Рекламная конструкция установлена и функционирует по сей день.

Конструкция рекламного экрана расчитана на нагрузки и воздействия, предусмотренные в СП 20.13330 – 2011 «Нагрузки и воздействия» и СП 16.13330 – 2011 «Стальные конструкции», руководства по расчету зданий и сооружений на действие ветра ЦНИИСК им. Кучеренко, ТУ на конструкции средств наружной рекламной информации. МЭКС, МД -24-99. Записка содержит расчеты 2.1 Ветровая нагрузка, 2.2 Собственный вес, 2.3 Полезная нагрузка, 4.Расчет консолей конструкции и др.

КЛИМАТИЧЕСКИЕ УСЛОВИЯ:
- нормативный скоростной напор ветра - 23кг/м
- тип местности Б

1. Техническое решение предназначено для возведения конструкции в районе г.Казани и предусматривает заводское изготовление и сборку их на объекте.

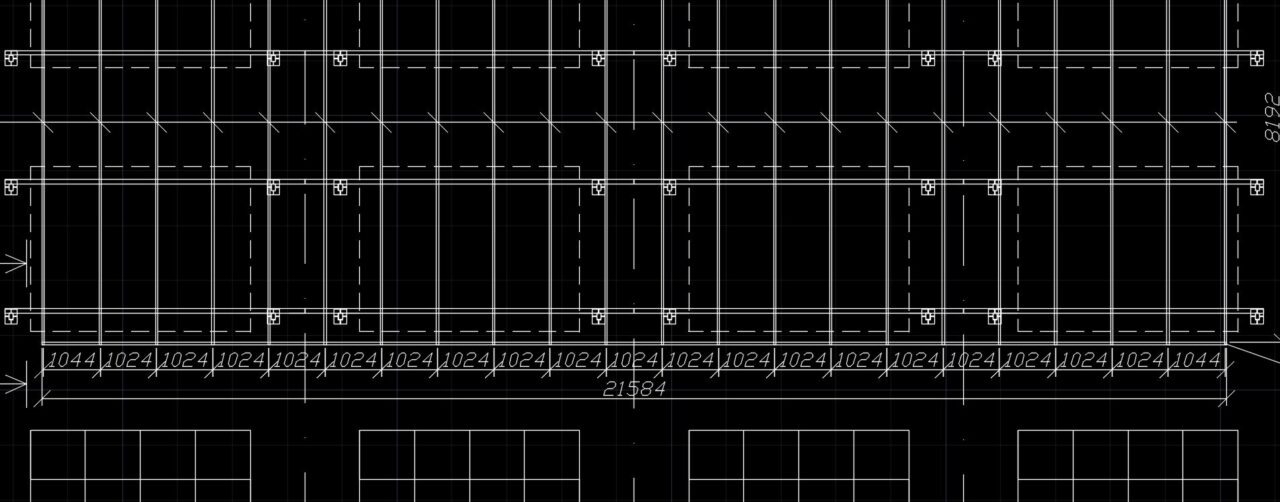

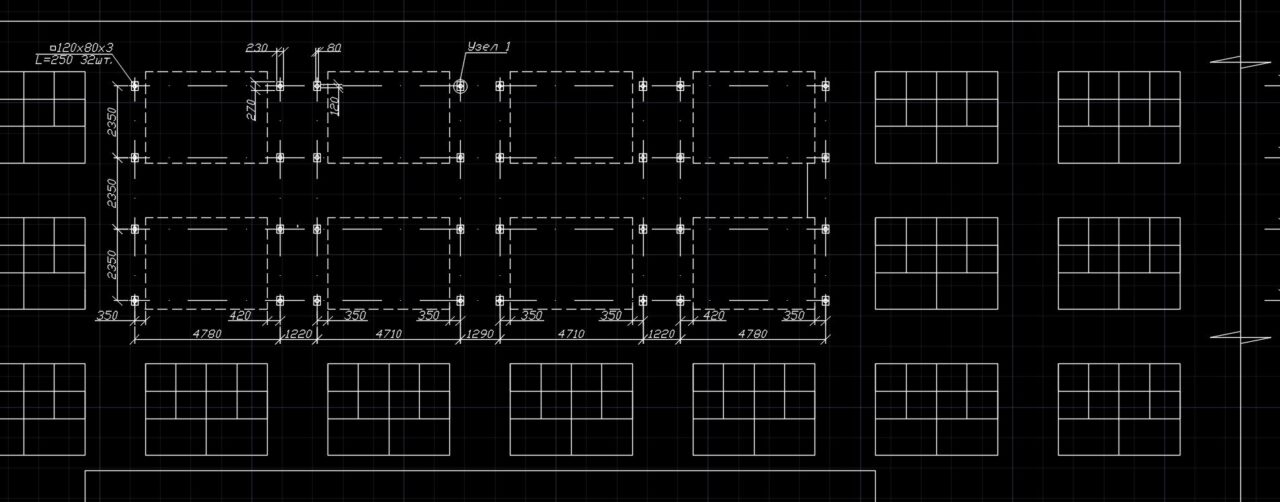

2. Общая высота монтируемой конструкции 8,192м, отметка низа рекламного экрана +11,774 (за отметку +0.000 принят уровень пола первого этажа), отметка верха рекламного щита +19,966
3. Основными несущими конструкциями являются система стальных труб квадратного сечения по ГОСТ 8639-82

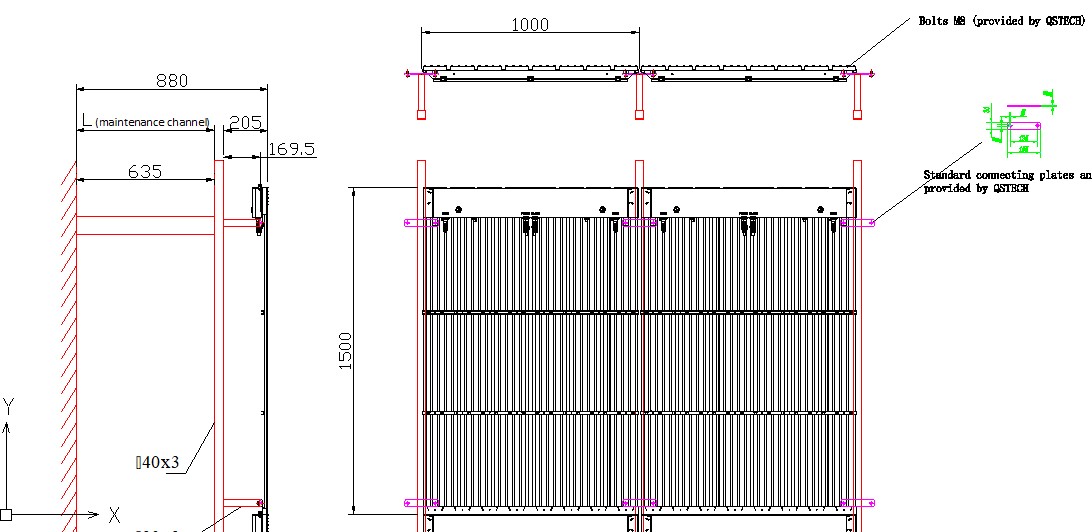

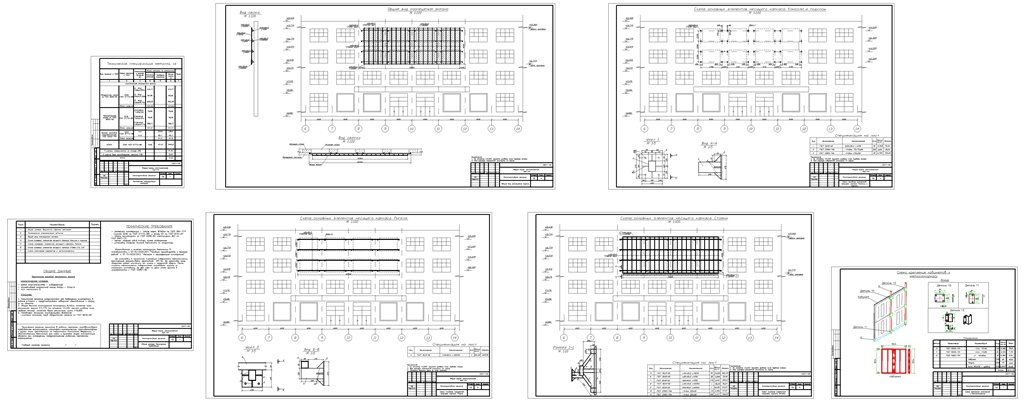

Состав: ВО, Каркас, Конструктивные решения, Крепление кабинетов, Спецификация Язык документа

Софт: AutoCAD 11

Файлы:
Пояснилка.docx
ИТОГ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Ah.Ruslanchik
Дата: 2017-10-30
Просмотры: 427
