Рекламный щит 3х6м

разработан проект металлоконструкций по рекламному щиту. размеры рекламного поля 3х6м. Щит рекламный состоит из несущего каркаса в виде коробчатой опоры и ограждающего блока форматом 3х6м для крепления рекламы.

Основные климатические, геологические и гидрогеологические данные:
- климатический район - III Б;
- снеговая нагрузка -120кг/м²;
- скоростной напор ветра -38кг/м²;
- расчетная зимняя температура -21 С;
- глубина промерзания грунта -0.9м.

Конструктивные решения.
При проектировании рекламной конструкции был произведен расчёт на ветровую нагрузку.
Рекламная конструкция выполняется в двустороннем варианте.
Общая высота конструкции состовляет 7.5 м.
Фундаменты предусматриваются монолитные из бетона класса B12.5, отметка верха фундамента соответствует уровню земли, низа -0.800
Стойка рекламной конструкции изготавливается из металлической полосы, обрамление из профиля стального гнутого замкнутого сварного
квадратного, рёбра жесткости из трубы стальной квадратной.

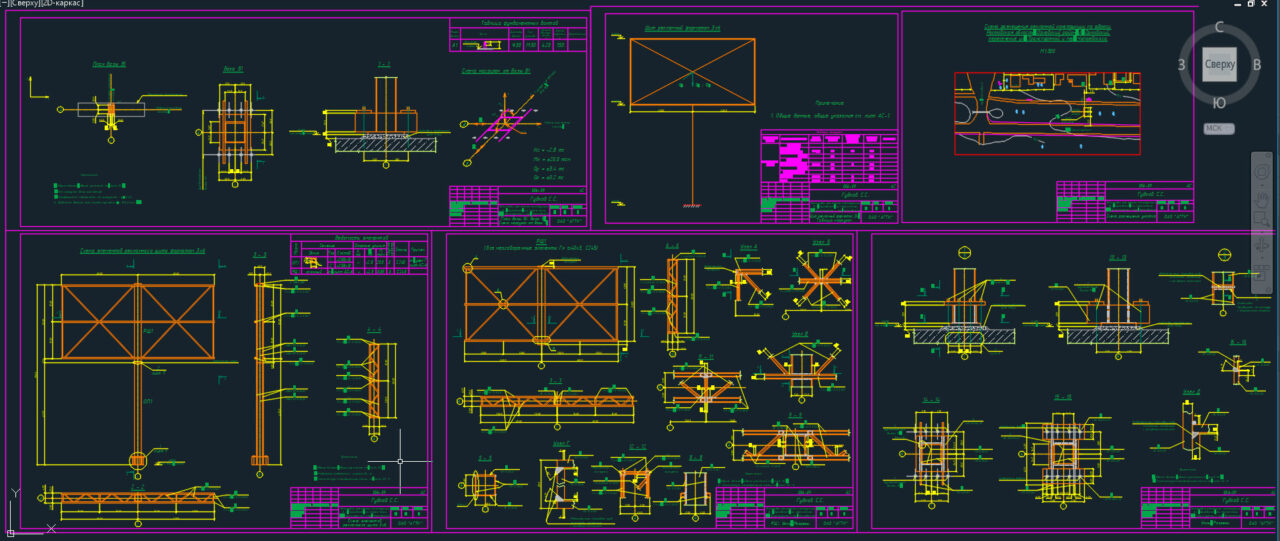

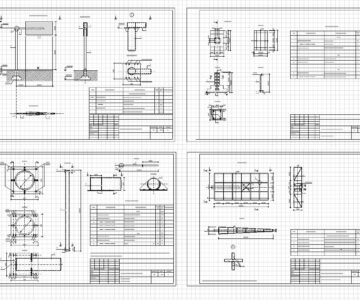

Состав: ВО, ТАблица нагрузок, План базы, Узлы, Спецификация. (проект 10 листов) Язык документа

Софт: AutoCAD 2007

Файлы:
Рекламный щит.dwg
