Стеллажные и гардеробные системы JOKER (диаметр 25 мм)

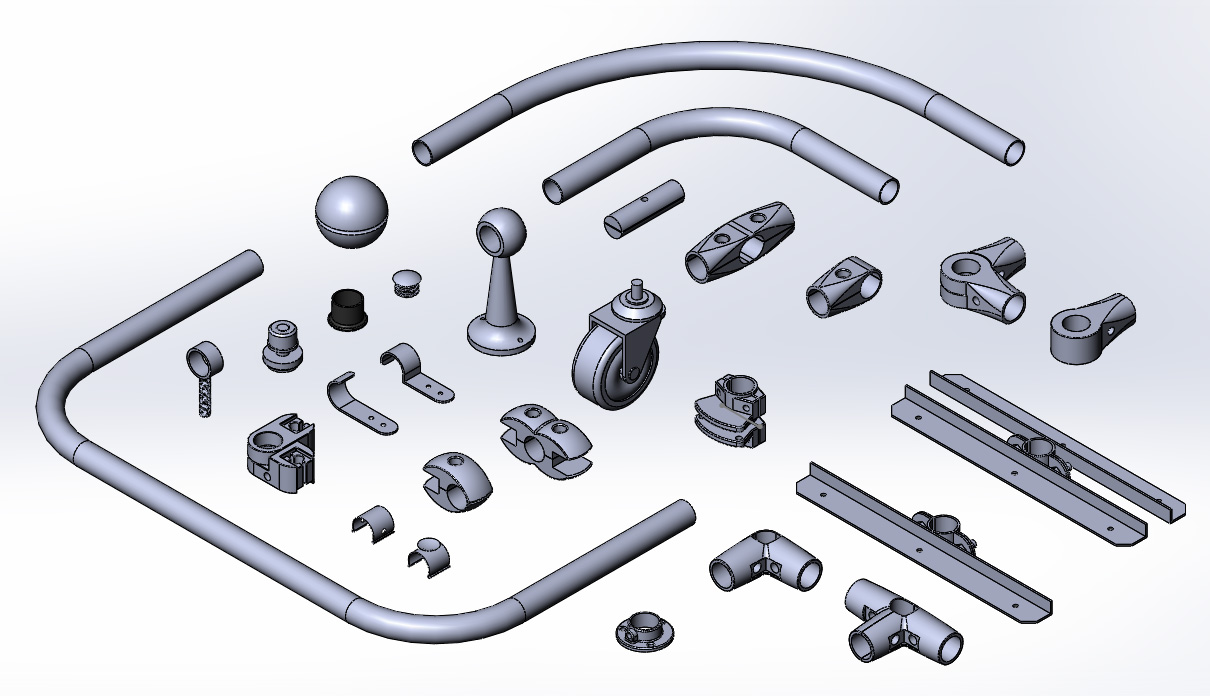

Набор фурнитуры JOKER для мебельщика в среде Solidworks 2018. Соединительные элементы предусматривают конструирование на базе трубы JOKER d=25мм. Соединители труб выполнены в виде конфигураций. Все детали моделировались на основе каталога МДМ-комплект.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2018

Файлы:

Каталог / Строительство / Торговое оборудование и рекламные конструкции / Стеллажные и гардеробные системы JOKER (диаметр 25 мм)

Joker_25\SB.SLDASM
Joker_25\Держатель вертикальной панели_25.SLDPRT
Joker_25\Держатель горизонтальной панели_25.SLDPRT
Joker_25\Держатель для панели и стекла_25.SLDPRT
Joker_25\Держатель панелей поворотный с уплотнителем_25.SLDPRT
Joker_25\Держатель панели _25.SLDPRT
Joker_25\Держатель проходной_25.SLDPRT
Joker_25\Держатель стекла с присоской_25.SLDPRT
Joker_25\Держатель трубы усиленный_25.SLDPRT
Joker_25\Заглушка металлопластиковая_25.SLDPRT
Joker_25\Заглушка-ножка пластик_25.SLDPRT
Joker_25\Ножка регулируемая_25.SLDPRT
Joker_25\Опора колесная поворотная_25.SLDPRT
Joker_25\П-образный элемент_25.SLDPRT
Joker_25\Поворотный соединитель_усиленный_25.SLDPRT
Joker_25\Полкодержатель 300 мм_25.SLDPRT
Joker_25\Полкодержатель 60 мм
Joker_25\Резервная копия (1) Держатель для панели и стекла_25.SLDPRT
Joker_25\Резервная копия (1) Соединитель перпендикулярный_25.SLDPRT
Joker_25\Сектор 370_25.SLDPRT
Joker_25\Соединитель внутренний с винтом_25.SLDPRT
Joker_25\Соединитель перпендикулярный_25.SLDPRT
Joker_25\Угловой соединитель 3-х труб_25.SLDPRT
Joker_25\Угловой соединитель 4-х труб_25.SLDPRT
Joker_25\Угол 90гр_25.SLDPRT
Joker_25\Фланец_25.SLDPRT
Joker_25\Шар_окончание трубы.SLDPRT
Joker_25
