Ангар (здание из конструкций типа «ОРСК»)

420

100

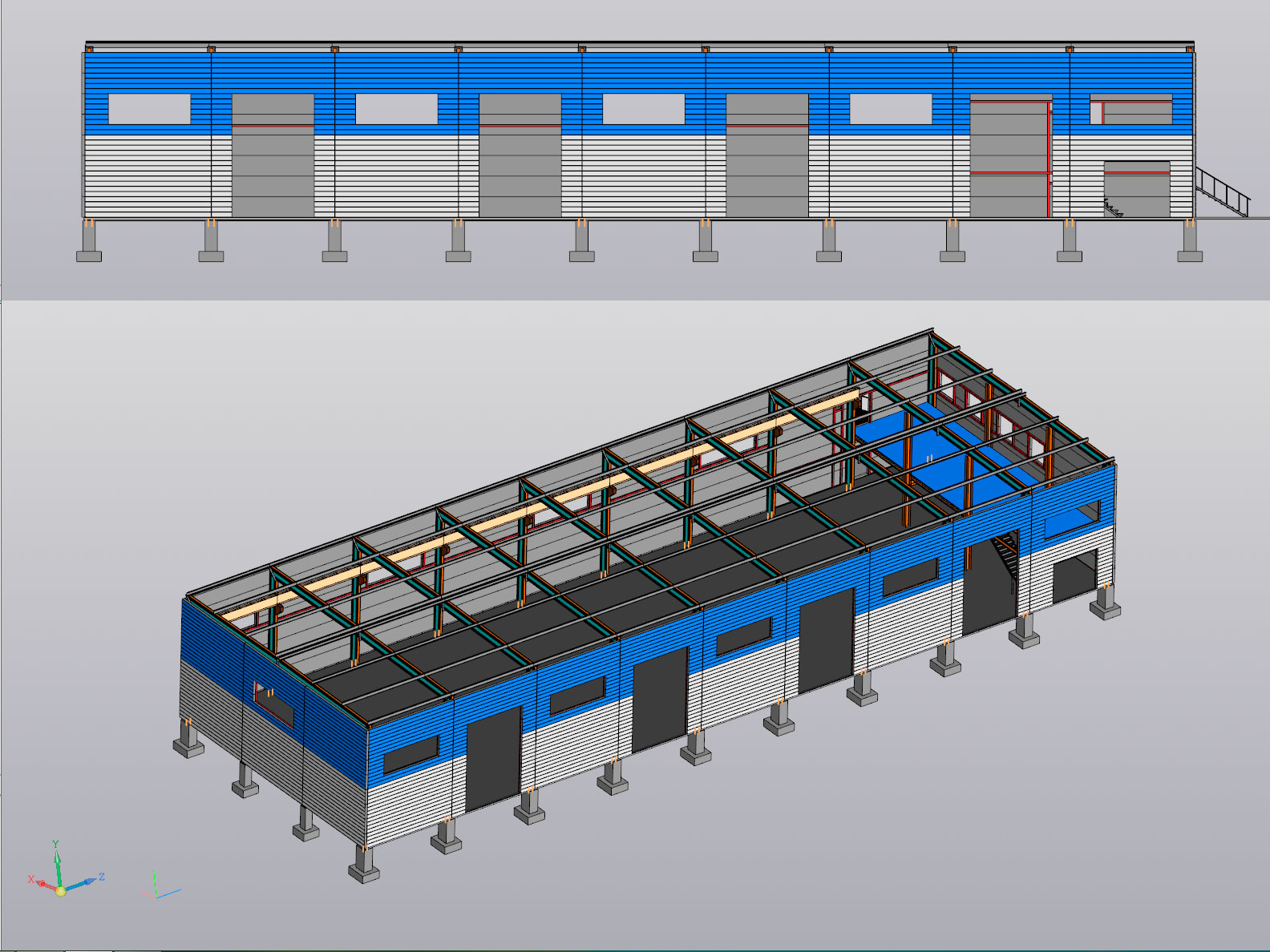

3D модель Ангар (здание из конструкций типа «ОРСК»)

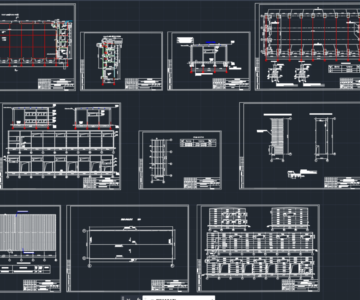

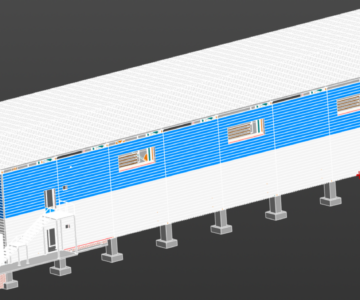

ЗДАНИЕ ИЗ КОНСТРУКЦИЙ ТИПА «ОРСК» Длина здания 53700, ширина 18000,высота 8560,фасад-раскладка сэндвич панелей, с секцией АБК 2 этажа с моделью меж.этажного перекрытия , фундаментом, модель полов финишного покрытия на нулевой отметке.

3D Модели Ангар ангар типа ОРСК. быстровозводимое здание Металлоконструкции сэндвич-панели

Автор

Дмитрий Кононов

Дата

18.08.2023

Язык

Русский

Состав

3D Cборка, модель из нескольких деталей.

Софт

КОМПАС-3D 19.1 Как открыть?

Содержимое архива

АБК
- !!! Сборка здания.a3d
- !!Сборка фундаментов и армирования под автотранспорт
  - !!Сборка фундаментов и армирования под автотранспорт.a3d
  - Подколонник Ф1верх 600х800Н1500.m3d
  - Подколонник Ф2верх 500х500Н1500.m3d
  - Подошва для колонны 442х448х20мм.m3d
  - Подошва колонны 650х350х16.m3d
  - Подошва фундамента Ф1 600х1400хН500.m3d
  - Подошва фундамента Ф2 1100х1100Н500.m3d
  - Сборка Фундамент Ф1.a3d
  - Сборка фундамент Ф2.a3d
  - Сборка фундаментного поля.a3d
  - Шпилька 36мм L400.m3d
- Армирование под автотранспорт
  - Арматура D10 L1400.a3d
  - Арматура D10.a3d
  - Армирование 1 блок 6000х1000.a3d
  - Армирование 10 блок 660х576.a3d
  - Армирование 11 блок 1400х660.a3d
  - Армирование 12 блок 1400х660.a3d
  - Армирование 13 блок 1400х660.a3d
  - Армирование 14 блок.a3d
  - Армирование 15 блок 1400х660.a3d
  - Армирование 16 блок 5270х942.a3d
  - Армирование 17 блок 5330х942.a3d
  - Армирование 18 блок 5340х942.a3d
  - Армирование 19 блок 5330х943.a3d
  - Армирование 20 блок 5343х962.a3d
  - Армирование 20 блок 6000х1000.a3d
  - Армирование 21 блок 5324х942.a3d
  - Армирование 21 блок 6000х1000.a3d
  - Армирование 22 блок 5247х942.a3d
  - Армирование 22 блок 6000х1000.a3d
  - Армирование 23 блок 5033х942.a3d
  - Армирование 24 блок 5183х945.a3d
  - Армирование 25 блок 1400х1000.a3d
  - Армирование 26 блок 1400х1000.a3d
  - Армирование 27 блок 1400х1000.a3d
  - Армирование 28 блок 1400х1000.a3d
  - Армирование 29 блок 1400х1000.a3d
  - Армирование 3 блок 6000х1000.a3d
  - Армирование 30 блок 1400х1000.a3d
  - Армирование 31 блок 1400х1000.a3d
  - Армирование 32 блок 1400х1000.a3d
  - Армирование 33 блок 1400х1000.a3d
  - Армирование 4 под воротами блок 6000х1000.a3d
  - Армирование 5 блок 6000х1000.a3d
  - Армирование 6 блок 6000х1000.a3d
  - Армирование 7 блок 6000х1000.a3d
  - Армирование 8 блок 6000х1000.a3d
  - Армирование 9 блок 6000х1000.a3d
  - Армирование блок 6000х1000.a3d
  - Армирование под 1ми воротами от гл.входа блок 6000х1000.a3d
  - Сборка армосеткиD10 6000 х 16131.a3d
- Армирование подколонника фундаментаФ1 800х600Н1500
  - !!! Армирование подколонника ф1.a3d
  - Арматура D12 L1000.a3d
  - Арматура D12 L1400.a3d
  - Арматура D12 L500.a3d
  - Арматура D12 L700.a3d
  - Армирование подколонника фундаментаФ1.cdw
  - Армирование подколонника ф1 1сетка.a3d
  - Сборка подколонника ф1 и армирования.a3d
- Армирование подошвы фундамента 1400х1200Н500
  - !!! Сборка армокаркаса подошвы Ф1.a3d
  - Арматура D12 L1100.a3d
  - Арматура D12 L1300.a3d
  - Арматура D12 L1400.a3d
  - Арматура D12 L400.a3d
  - Сборка армирования подошвы фундамента Ф1.cdw
  - Сборка армирования подошвы фундамента Ф1 1сетка.a3d
- Армирование подошвы фундамента Ф2 1100х1100х500
  - !!! Сборка армирования подколонника фундамента Ф2.a3d
  - !!Сборка армирования подошвы фундамента Ф2.a3d
  - Арматура D12 L1000.a3d
  - Арматура D12 L1400.a3d
  - Арматура D12 L400.a3d
  - Сборка армирования подколонника фундамента Ф2.cdw
  - Сборка армирования подошвы фундамента Ф2.cdw
  - Сетка арматурная D12 для подошвы фундамента Ф2.a3d
  - Сетка арматурная для подколонника Ф2.a3d
- Лестница внури здания
  - !!!Сборка лестницы внутри здания..a3d
  - Вторая забежная ступень..a3d
  - Вторая забежная ступень.a3d
  - Забежная ступ четвертая.m3d
  - Забежная ступень4я.a3d
  - Заглушка для 1й забежной ступени 63х50х5.m3d
  - Заглушка для 3й забежной ступени 45х103.m3d
  - Заглушка для 3й забежной ступени 45х137.m3d
  - Заглушка для 4й забежной ступени.m3d
  - Каркас новой третьей забежной ступени.a3d
  - Каркас второй забежной ступени.a3d
  - Каркас первой забежной ступени.a3d
  - Каркас ступени из уголка 1200х300х50.a3d
  - Каркас четвертой забежной ступени.a3d
  - Косоур второго марша.a3d
  - Косоур левый для 4й и 3й забежной ступени.a3d
  - Косоур первого марша правый.a3d
  - Косоур первого марша.a3d
  - лист для 4й забежной ступени.m3d
  - Лист для второй забежной ступени.m3d
  - Лист для третьей забежной ступени.m3d
  - Лист первой забежной ступени 627х1166х2.m3d
  - Лист ступени внутри уголков 1183х283х2.m3d
  - Новая третья ступень.a3d
  - Опорная пластина для набежных ступеней.m3d
  - Первая забежная ступень..a3d
  - пол..m3d
  - Сборка ступени из уголков и листа металла1200х300х50..a3d
  - Связка-косоур 1й и 2й ступени.a3d
  - Стойка угловая 80х40х3 L1030.a3d
  - Стойка.a3d
  - Третья забежная ступень с каркасом и листом.a3d
  - Третья забежная ступень..a3d
  - Уголок 50х50х3 L1175.a3d
  - Уголок 50х50х3 L1190,78.a3d
  - Уголок 50х50х3 L1200.a3d
  - Уголок 50х50х3 L1200А.a3d
  - Уголок 50х50х3 L1314.a3d
  - Уголок 50х50х3 L1320,48.a3d
  - Уголок 50х50х3 L1331,22.a3d
  - Уголок 50х50х3 L1333.a3d
  - Уголок 50х50х3 L1335.a3d
  - Уголок 50х50х3 L1645.a3d
  - Уголок 50х50х3 L1720.a3d
  - Уголок 50х50х3 L200.a3d
  - Уголок 50х50х3 L200А.a3d
  - Уголок 50х50х3 L300.a3d
  - Уголок 50х50х3 L645.a3d
  - Уголок 50х50х3 L650.a3d
  - Уголок 50х50х3 L656,34.a3d
  - Уголок 50х50х3 L707.a3d
  - Уголок левый опора ступеней 1го марша 50х50х3 L200.a3d
  - Уголок нижний левый первой ступени.a3d
  - Уголок нижний правый первой ступени.a3d
  - Уголок правый к центральной колонне и второй забежной ступени.a3d
  - Уголок правый между третьей прямой и первой забежной ступенями.a3d
  - Уголок правый опора ступеней 1го марша 50х50х3 L200.a3d
  - Уголок упорный левый верхнего марша ступени 50х50х3.a3d
  - Уголок упорный левый для 4й забежной ступени.a3d
  - Уголок упорный правый верхнего марша ступени 50х50х3.a3d
- Наружная лестница на лево
  - Наружная лестинца на лево
    - !!! Сборка наружной лестницы на лево.a3d
    - 6 Стойка поручня площадки 40х40х2L925.a3d
    - 7 Стойка поручня площадки 40х40х2L922.a3d
    - Заглушка опоры верхняя угловая.m3d
    - Заглушка опоры 100х100х5.m3d
    - Заглушка угловой опоры промежуточной площадки.m3d
    - Косоур второго марша левый.a3d
    - Косоур второго марша.a3d
    - Косоур первого марша левый.a3d
    - Косоур правый первого марша.a3d
    - Опора верхней площадки 100х100х3L1593.a3d
    - Опора верхней площадки 100х100х3L3403.a3d
    - Опора промежуточной площадки 100х100х3L1593.a3d
    - Опорный фланец 200х200х10.m3d
    - Основание.m3d
    - Поручень 1й 40х40х2L3550.a3d
    - Поручень 2го марша 40х40х2L3550.a3d
    - Поручень 2й 40х40х2L785,5.a3d
    - Поручень верхней площадки 40х40х2L2050.a3d
    - Поручень верхней площадки 40х40х2L2100.a3d
    - Поручень верхней площадки 40х40х2L854.a3d
    - Промежуточная площадка.a3d
    - Сборка верхняя площадка.a3d
    - Стойка поручня лестницы 40х40х2L900.a3d
    - Стойка поручня площадки 40х40х2L900.a3d
    - Труба 80х40х3 L1000.a3d
    - Труба 80х40х3 L1144.a3d
    - Труба 80х40х3 L1200.a3d
    - Труба 80х40х3 L1292.a3d
    - Труба 80х40х3 L1970.a3d
    - Труба 80х40х3 L2020 поперечина верхней площадки.a3d
    - Труба 80х40х3 L2100.a3d
    - Труба 80х40х3 L774,85.a3d
  - Просечной лист для площадки
    - пв506(1).m3d
    - пв506(2).m3d
    - пв506.a3d
    - Просечка двойная.a3d
    - Просечка836х2100.a3d
    - просечной лист 1292х1080 факт.a3d
    - просечной лист 1292х1080.a3d
  - Ступень из уголков 50х и просечка
    - Просечной лист для ступени
      - пв506(1).m3d
      - пв506(2).m3d
      - пв506.a3d
    - Сборка каркаса ступени из уголков 50х.a3d
    - Уголок 50х50х3 L1200.a3d
    - Уголок 50х50х3 L300.a3d
- Наружная лестница направо
  - Наружная лестинца направо
    - !!! Сборка наружной лестницы направо.a3d
    - 6 Стойка поручня площадки 40х40х2L925.a3d
    - 7 Стойка поручня площадки 40х40х2L922.a3d
    - Заглушка опоры верхняя угловая.m3d
    - Заглушка опоры 100х100х5.m3d
    - Заглушка угловой опоры промежуточной площадки.m3d
    - Косоур второго марша левый.a3d
    - Косоур второго марша.a3d
    - Косоур первого марша левый.a3d
    - Косоур правый первого марша.a3d
    - Опора верхней площадки 100х100х3L1593.a3d
    - Опора верхней площадки 100х100х3L3403.a3d
    - Опора промежуточной площадки 100х100х3L1593.a3d
    - Опорный фланец 200х200х10.m3d
    - Основание.m3d
    - Поручень 1й 40х40х2L3550.a3d
    - Поручень 2го марша 40х40х2L3550.a3d
    - Поручень 2й 40х40х2L785,5.a3d
    - Поручень верхней площадки 40х40х2L2050.a3d
    - Поручень верхней площадки 40х40х2L2100.a3d
    - Поручень верхней площадки 40х40х2L854.a3d
    - Промежуточная площадка.a3d
    - Сборка верхняя площадка.a3d
    - Стойка поручня лестницы 40х40х2L900.a3d
    - Стойка поручня площадки 40х40х2L900.a3d
    - Ступень из уголков 50х и просечка
      - Просечной лист для ступени

        пв506(1).m3d

        пв506(2).m3d

        пв506.a3d
      - Сборка каркаса ступени из уголков 50х.a3d
      - Уголок 50х50х3 L1200.a3d
      - Уголок 50х50х3 L300.a3d
    - Труба 80х40х3 L1000.a3d
    - Труба 80х40х3 L1144.a3d
    - Труба 80х40х3 L1200.a3d
    - Труба 80х40х3 L1292.a3d
    - Труба 80х40х3 L1970.a3d
    - Труба 80х40х3 L2020 поперечина верхней площадки.a3d
    - Труба 80х40х3 L2100.a3d
    - Труба 80х40х3 L774,85.a3d
  - Просечной лист для площадки
    - пв506(1).m3d
    - пв506(2).m3d
    - пв506.a3d
    - Просечка двойная.a3d
    - Просечка836х2100.a3d
    - просечной лист 1292х1080 факт.a3d
    - просечной лист 1292х1080.a3d
- опора подкрановая на колонну
  - !!! Сборка покрановая опора.a3d
  - Боковина подкрановой опоры.m3d
  - Верхняя площадка подкрановой опоры.m3d
  - Фронтальная пластина подкрановой опоры.m3d
- Рама типа ОРСК
  - Колонна ОРСК
    - !!! Сборка колонна ОРСК.a3d
    - Боковая стенка рамы левая.m3d
    - Боковая стенка рамы правая.m3d
    - Подошва колонны 650х350х16.m3d
    - Фланец рамы колонны верхний.m3d
    - швеллер180 левый.a3d
    - швеллер180 правый.a3d
  - Сборка фермы ангара типа ОРСК.a3d
  - Сборка рама ангара типа ОРСК.a3d
  - Элемент фермы ОРСК
    - Боковая стенка рамы фермы левая.m3d
    - Боковая стенка рамы фермы правая.m3d
    - Сборка элемента фермы ОРСК.a3d
    - фланец конька фермы.m3d
    - Фланец фермы нижний.m3d
    - швеллер180 для фермы левый.a3d
    - швеллер180 для фермы правый.a3d
- Сборка каркаса здания
  - !!Сборка каркаса здания.a3d
  - Балка Б1 - Двутавр-35К1 L5670.a3d
  - Балка Б2 Двутавр 25Б1 L5675.a3d
  - Балка Б2 Двутавр 25Б1 L5900.a3d
  - Балка Б2 Двутавр 25Б1 L6000.a3d
  - Балка Б3 - Двутавр-35К1 L5670.a3d
  - Боковая стенка рамы левая.m3d
  - Боковая стенка рамы правая.m3d
  - Боковая стенка рамы фермы левая.m3d
  - Боковая стенка рамы фермы правая.m3d
  - Боковая стенка рамы.m3d
  - Боковая стенка фермы.m3d
  - Колонна.a3d
  - Подколонник Ф1верх 600х800Н1500.m3d
  - Подколонник Ф2верх 500х500Н1500.m3d
  - Подкрановая балка.m3d
  - Подошва для колонны 442х448х20мм.m3d
  - Подошва колонны 650х350х16.m3d
  - Подошва фундамента Ф1 600х1400хН500.m3d
  - Подошва фундамента Ф2 1100х1100Н500.m3d
  - Покрытие по профлисту.a3d
  - Прогон П1 Швеллер22П L5980.a3d
  - Профлист Н75-750-0,7 ГОСТ 24045-94.m3d
  - Профлист на перекрыте 2-го этажа АБК.a3d
  - Профлист обрезаный до 606мм Н75-750-0,7 ГОСТ 24045-94.m3d
  - Ригель 1500х100х100х3.a3d
  - Ригель 2140х100х100х3.a3d
  - Ригель 2743х100х100х3.a3d
  - Ригель 500х100х100х3.a3d
  - Ригель 5186х100х100х3.a3d
  - Ригель 5496х100х100х3.a3d
  - Ригель 5652х100х100х3.a3d
  - Ригель 5666х100х100х3.a3d
  - Ригель 5746х100х100х3.a3d
  - Ригель 5816х100х100х3.a3d
  - Ригель 6045х100х100х3.a3d
  - Ригель3374х100х100х3.a3d
  - Сборка Фундамент Ф1.a3d
  - Сборка фундамент Ф2.a3d
  - Сборка элемента фермы.a3d
  - Стяжка плюс кафель на пол 2го этажа.m3d
  - фланец конька фермы.m3d
  - Фланец рамы колонны верхний.m3d
  - Фланец фермы нижний.m3d
  - ЦПС М150 армирован 100х100D5мм толщина 80мм.m3d
  - Чистовое покрытие пола 30мм.m3d
  - швеллер180 для фермы левый.a3d
  - швеллер180 для фермы правый.a3d
  - швеллер180 левый.a3d
  - швеллер180 правый.a3d
  - швеллер180.a3d
- Сборка сендвич панелей
  - !!! Сборка здания с сендвич панелями.a3d
  - Сендвич панельПС10син 5980х1000х150.m3d
  - Сендвич панельПС11 690х1000х150.m3d
  - Сендвич панельПС11 927х1000х150.m3d
  - Сендвич панельПС11син 1250 х1000х150.m3d
  - Сендвич панельПС11син 690х1000х150.m3d
  - Сендвич панельПС12 1600х1000х150.m3d
  - Сендвич панельПС12.1 130х1000х150.m3d
  - Сендвич панельПС12.1 354х1000х150.m3d
  - Сендвич панельПС12.1син 354х1000х150.m3d
  - Сендвич панельПС12.1син 450х1000х150.m3d
  - Сендвич панельПС12.2 1250х1000х150.m3d
  - Сендвич панельПС12.2син 1490х1000х150.m3d
  - сендвич панельПС12.3 880х1000х150.m3d
  - Сендвич панельПС12.3син 1130 х1000х150.m3d
  - сендвич панельПС12.3син 880х1000х150.m3d
  - Сендвич панельПС14 1000 х1000х150.m3d
  - сендвич панельПС14син 1000х1000х150.m3d
  - Сендвич панельПС15 4380 х1000х150.m3d
  - Сендвич панельПС15П360 х1000х150.m3d
  - Сендвич панельПС15син 4380 х1000х150.m3d
  - Сендвич панельПС16син 1600 х1000х150.m3d
  - Сендвич панельПС18 5660х1000х150.m3d
  - Сендвич панельПС18 В ОК 5660х1000х150.m3d
  - Сендвич панельПС18 Н ОК 5660х1000х150.m3d
  - Сендвич панельПС18син Н ОК 5660х1000х150.m3d
  - Сендвич панельПС1син 6130х1000х150.m3d
  - Сендвич панельПС21 5940 х1000х150.m3d
  - Сендвич панельПС21 ниж 5940 х1000х150.m3d
  - Сендвич панельПС21син 5940 х1000х150.m3d
  - Сендвич панельПС23Б син 6116 х1000х150.m3d
  - Сендвич панельПС23В син 5940х1000х150.m3d
  - Сендвич панельПС23К 5660х1000х150.m3d
  - Сендвич панельПС23К син 5660х1000х150.m3d
  - Сендвич панельПС23син 5980х1000х150.m3d
  - Сендвич панельПС24 5980х1000х150.m3d
  - Сендвич панельПС26 990х1000х150.m3d
  - сендвич панельПС27 830х1000х150.m3d
  - сендвич панельПС27син830х1000х150.m3d
  - Сендвич панельПС28 син1126 х1000х150.m3d
  - Сендвич панельПС29 6116 х1000х150.m3d
  - Сендвич панельПС2син 5980х1000х150.m3d
  - Сендвич панельПС30 син 6116 х1000х150.m3d
  - Сендвич панельПС30зерк син 6116 х1000х150.m3d
  - Сендвич панельПС31 1660 х1000х150.m3d
  - Сендвич панельПС32 1080 х1000х150.m3d
  - Сендвич панельПС33 5940х1000х150.m3d
  - Сендвич панельПС34 5940х1000х150.m3d
  - Сендвич панельПС35 син 5940х1000х150.m3d
  - Сендвич панельПС37 син970х1000х150.m3d
  - Сендвич панельПС5 6130х1000х150.m3d
  - Сендвич панельПС5син 6130х1000х150.m3d
  - Сендвич панельПС6 6130х1000х150.m3d
  - Сендвич панельПС7 5980х1000х150.m3d
  - Сендвич панельПС7.1 6130 х1000х150.m3d
  - Сендвич панельПС8 5980х1000х150.m3d
  - Сендвич панельПС9 6130х1000х150.m3d
  - Сендвич панельПСсин 990х1000х150.m3d
