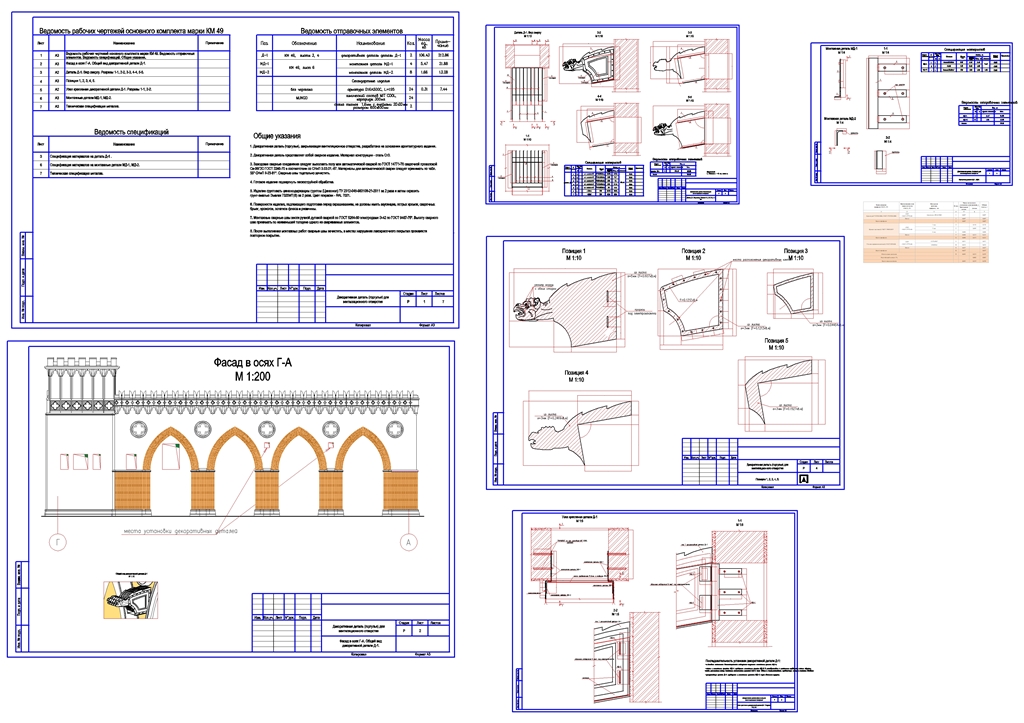

Декоративная решётка дымоудаления "Горгульи".Выполнить из чёрного металла лист-3 мм и лист 5 мм + кронштейны к ним."Тело" горгулий вырезать на станке с ЧПУ, кроме лица.Лицо выполнить на кузнечном участке (работа не сложная), после сварить лицо с телом проволокой 1,2 мм и сварные швы зачистить.Для жёсткости конструкции можно приварить стальной пруток сквозь всю конструкцию, просверлив (прожечь) отверстия и обварить по контуру.
