Ограждение с распашной калиткой

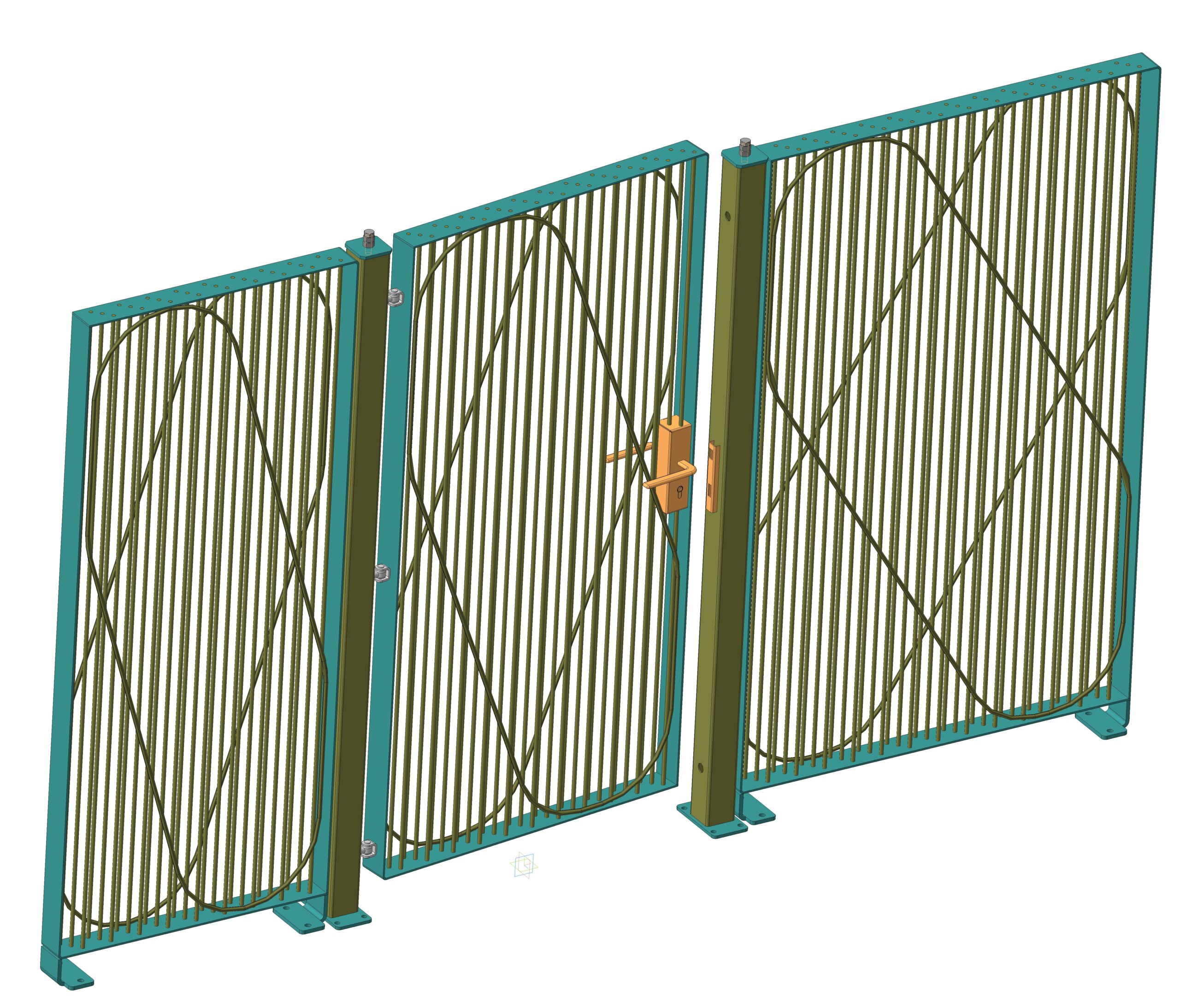

Ограждение с распашной калиткой обладает простой и технологичной формой изготовления, доступной ценой и прочной конструкцией. Ограждение предназначено для ограждения внутригородских и загородных построек. Калитка укомплектована столбами квадратного профиля 80х80 мм δ=3 мм и полным комплектом аксессуаров (замок, ручка, притворная планка, стопоры и метизы).
Конструкция калитки предусматривает открытие как снаружи, так и изнутри, при этом благодаря регулируемым петлям, может открывать на 150°. Каркас калитки и ограждения выполнен из эмалированной профильной полосы δ=5 мм с заполнением (сваркой) эмалированного прутка D=10 мм L=1725 мм. Внутренняя и наружная поверхность калитки и ограждения усилены декоративными элементами, выполненными из аналогичного прутка D=10 мм.

Состав: 3d сборка, секция калитки, секция ограждения

Софт: КОМПАС-3D 15

Файлы:

Каталог
Строительство
Архитектурные формы
Ограждение с распашной калиткой

Ограждение с распашной калиткой.a3d

Секция калитки 900х1800/

Секция калитки 900х1800/Столб замка/

Секция калитки 900х1800/Столб замка/Заглушка.m3d

Секция калитки 900х1800/Столб замка/Патрубок 80х80х3 L=1800.m3d

Секция калитки 900х1800/Столб замка/ГОСТ 5915-70 Гайка М16x1,5-6H.04.m3d

Секция калитки 900х1800/Столб замка/Столб замка.a3d

Секция калитки 900х1800/Столб замка/Кронштейн EN.FUR.04.02.m3d

Секция калитки 900х1800/Столб замка/Пятка.m3d

Секция калитки 900х1800/Столб замка/ГОСТ 15591-70 Болт М16х50.m3d

Секция калитки 900х1800/Замок дверной Zamek METALPLAST ZZB-1/

Секция калитки 900х1800/Замок дверной Zamek METALPLAST ZZB-1/Корпус Zamek METALPLAST ZZB-1.m3d

Секция калитки 900х1800/Замок дверной Zamek METALPLAST ZZB-1/Коробка EN.FUR.04.01.m3d

Секция калитки 900х1800/Замок дверной Zamek METALPLAST ZZB-1/Скважина IAL-1.m3d

Секция калитки 900х1800/Замок дверной Zamek METALPLAST ZZB-1/Ручка.m3d

Секция калитки 900х1800/Замок дверной Zamek METALPLAST ZZB-1/Замок дверной Zamek METALPLAST ZZB-1.a3d

Секция калитки 900х1800/Секция калитки.a3d

Секция калитки 900х1800/Секция ограждения 900х1800/

Секция калитки 900х1800/Секция ограждения 900х1800/Элемент декоративный 700х1700.m3d

Секция калитки 900х1800/Секция ограждения 900х1800/Кронштейн EN.FUR.05.03.m3d

Секция калитки 900х1800/Секция ограждения 900х1800/Планка нижняя.m3d

Секция калитки 900х1800/Секция ограждения 900х1800/Пруток D=10 L=1725.m3d

Секция калитки 900х1800/Секция ограждения 900х1800/Планка верхняя.m3d

Секция калитки 900х1800/Секция ограждения 900х1800/Секция калитки 900х1800.a3d

Секция калитки 900х1800/Столб навесов/

Секция калитки 900х1800/Столб навесов/Заглушка.m3d

Секция калитки 900х1800/Столб навесов/Патрубок 80х80х3 L=1800.m3d

Секция калитки 900х1800/Столб навесов/ГОСТ 5915-70 Гайка М16x1,5-6H.04.m3d

Секция калитки 900х1800/Столб навесов/Столб навесов.a3d

Секция калитки 900х1800/Столб навесов/Петля дверная Zawias/

Секция калитки 900х1800/Столб навесов/Петля дверная Zawias/Петля дверная Zawias.a3d

Секция калитки 900х1800/Столб навесов/Петля дверная Zawias/Скоба ZAW.00.01.m3d

Секция калитки 900х1800/Столб навесов/Петля дверная Zawias/Палец ZAW.00.03.m3d

Секция калитки 900х1800/Столб навесов/Петля дверная Zawias/Гайка ZAW.00.04.m3d

Секция калитки 900х1800/Столб навесов/Петля дверная Zawias/Шатун ZAW.00.02.m3d

Секция калитки 900х1800/Столб навесов/Пятка.m3d

Секция калитки 900х1800/Столб навесов/ГОСТ 15591-70 Болт М16х50.m3d

Секция ограждения 760х1800/

Секция ограждения 760х1800/Элемент декоративный 700х1700.m3d

Секция ограждения 760х1800/Кронштейн EN.FUR.05.03.m3d

Секция ограждения 760х1800/Планка нижняя.m3d

Секция ограждения 760х1800/Пруток D=10 L=1725.m3d

Секция ограждения 760х1800/Планка верхняя.m3d

Секция ограждения 760х1800/Секция ограждения 760х1800.a3d

Секция ограждения 1100х1800/

Секция ограждения 1100х1800/Элемент декоративный 1050х1700.m3d

Секция ограждения 1100х1800/Кронштейн EN.FUR.05.03.m3d

Секция ограждения 1100х1800/Планка нижняя.m3d

Секция ограждения 1100х1800/Пруток D=10 L=1725.m3d

Секция ограждения 1100х1800/Планка верхняя.m3d

Секция ограждения 1100х1800/Секция ограждения 1100х1800.a3d
