Проектирование деревянного однопролетном одноэтажного промышленного здания в городе Нежин

Кафедра будівництва
Дисципліна: «Конструкції з дерева і пластмас»
Тема: «Проектування дерев’яного однопрогінного одноповерхового промислового будинку в місті Ніжин».
Херсон 2016

Відповідно до завдання виконується конструювання та підпір геометричних параметрів дерев'яної клеєфанерної плити покриття з утепленням.
В наступній частині проекту виконується конструювання та розрахунок пятикутної металодерев’яної ферми.

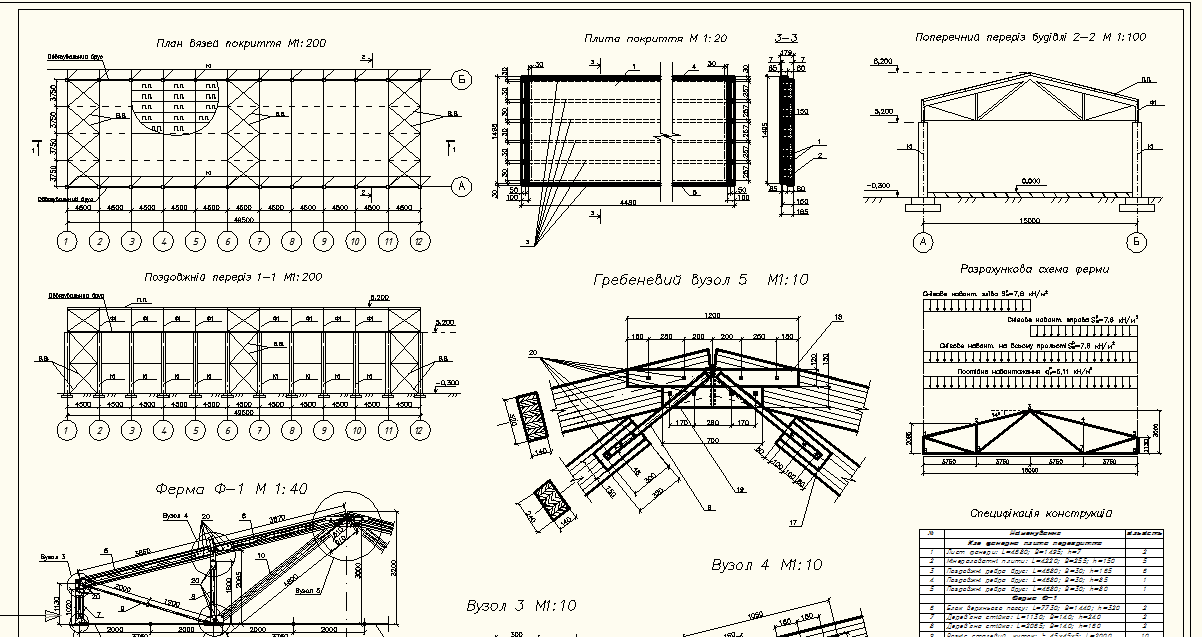

Графічна частина містить: поперечний та повздовжній перерізи будівлі, план покриття, креслення ферми, креслення кожного вузла окремо, креслення плити покриття, та розрахункову схему ферми.

Відповідно до завдання:
місце будівництва: Ніжин;
довжина металеводерев’яної ферми 15м;
висота ферми в коньковому вузлі 3м;
Крок конструкцій за завданням 4,5м.

Зміст

Вступ
1.Коротка характеристика району будівництва
2. Конструювання та розрахунок плити покриття
2.1 Конструювання клеєфанерної утепленої плити покриття
2.2. Розрахунок навантаження на 1м2 плити
2.3. Визначення зведених поперечних характеристик перерізу
2.4. Перевірка нижньої та верхньої обшивок на міцність і стійкість
3. Конструювання та розрахунок основної несучої конструкції (ферми)
3.1. Розрахунок геометричних розмірів ферми
3.2. Визначення зусиль в стержнях ферми
3.3. Визначення розмірів поперечних перерізів
3.3.1. Розрахунок елементів верхнього поясу
3.3.2. Розрахунок стиснутих елементів
Висновок
Список використаної літератури

Состав: План вязей покриття; Плита покриття; Поздовжный переріз; Поперечній переріз; Розрахункова схема ферми; Ферма; Гребневий вузол; Вузол 1; Вузол 2% Вузол 3; Вузол 4; Спцифікація конструкцій. Язык документа
