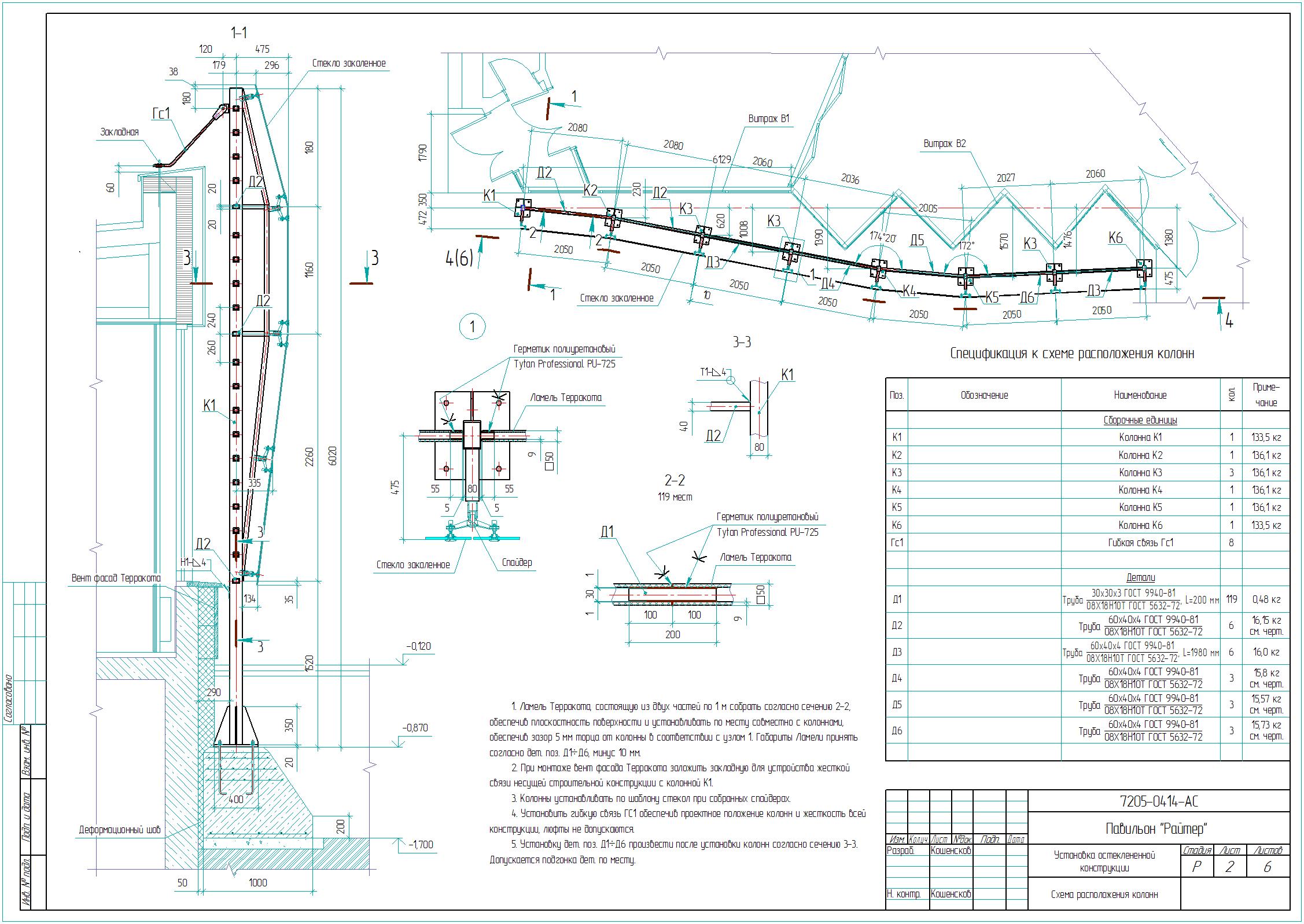

Данная работа была выполнена для установки остекленной конструкции в качестве фальшь-стены фасада павильона "Райтер" в центре города Волгограда. Конструкция представляет собой замоноличенные в основание 8 колонн выполненные из нержавеющей трубы 120х80х4 с шагом 2 м к которым крепятся через спайдер Z09 закаленные стекла толщиной 10 мм. Рабочая документация выполнена в разделах АС и КЖ
- Главная -
- Чертежи -
- Строительство -
- Архитектурные формы -
- Установка остеклененной конструкции
Установка остеклененной конструкции
0
133
665
1
0
80
Автор
Андрей
Дата
27.10.2015
Язык
Русский
Состав
рабочая документация АС и КЖ
Софт
КОМПАС-3D 15 SP2
Как открыть?
Содержимое архива
-
7205-0414-КЖ.cdw
-
7205-0414-АС _Колонна.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
