Металлоконструкция жилого комплекса под остекленение

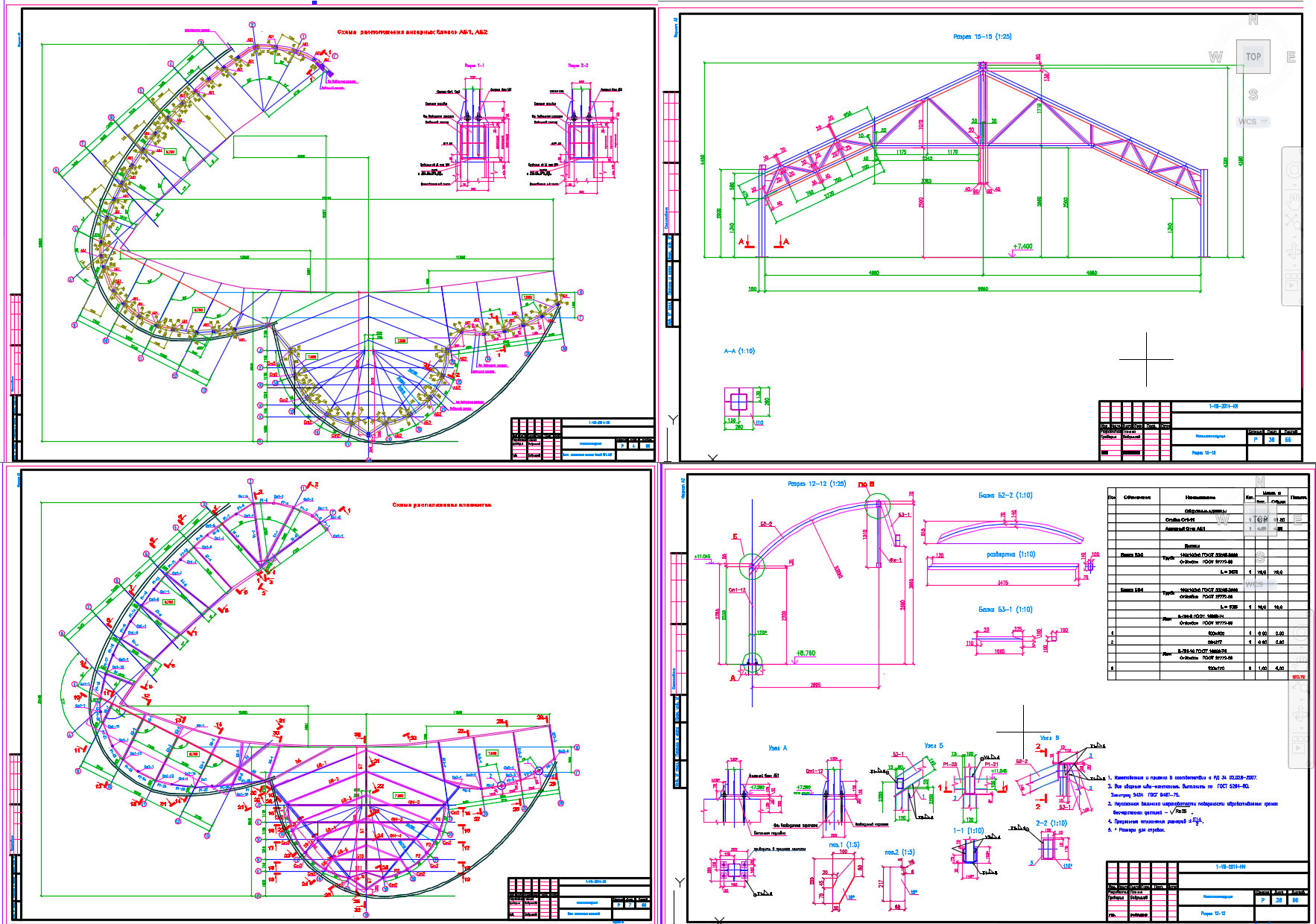

Металлоконструкция мансардного этажа жилого комплекса под остекление, с рассчитанной снеговой и ветровой нагрузкой. В архиве только чертежи автокад. Основными несущими конструкциями каркаса являются однопролетные рамы из гнутосварных труб. Сопряжение стоек рам с фундаментом- жесткое. Устойчивость и геометрическая неизменяемость здания обеспечивается: в поперечном направлении-конструкциями несущих рам; в продольном-системой вертикальных связей и распорок. Все расчеты пространственной системы каркаса производились на расчетном комплексе "SCAD" - напряжения в элементах конструкции и перемещения узлов пространственной схемы находятся в пределах существующих норм.

Рачет конструкции произведен на эксплуатационные, технологические и атмосферные нагрузки в соответствии со СНиП 2.01.07-85* "Нагрузки и воздействия. Согласно заданию на проектирвания, для расчета были приняты следующие районы по климатическим характеристикам:
- район строительства - Московская область, ;
- расчетный вес снегового покрова для III района - 180 ;
- нормативный скоростной напор ветра для района - 23 ;
- Температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92 -30С.

Все металлоконструкции запроектированны в соответствии со СНиП II-23-87* "Стальные конструкции". Изготовление конструкций выполнить по ГОСТ 23118-99
